ABB Frekvensomformer ACH580-01-026A-4+J400+N2901, 11 kW, 3 × 380–480 V, IP21

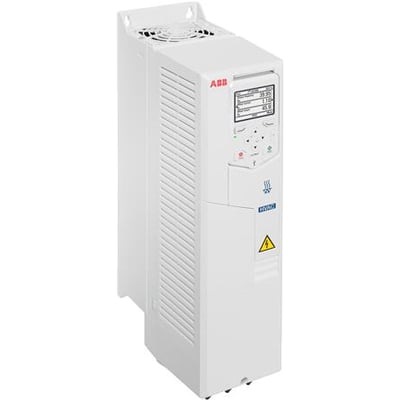

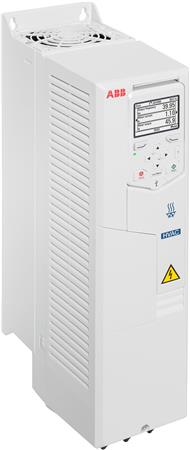

ABB ACH580-01-frekvensomformer til HVAC med 11 kW og IP21, set skråt forfra med betjeningspanel og ventilationsriller.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv55,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 frekvensomformer til HVAC med 11 kW, 3 × 380–480 V, 25 A, IP21, assistentbetjeningspanel og STO SIL3/PLe. Læs mere…
  • Varenr.:
    2165006510
  • EAN nr.:
    6438177459491
  • Typenr.:
    ACH580-01-026A-4+J400+N2901
pr. stk. inkl. moms
12.948,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Frekvensomformeren har et assistentbetjeningspanel, der viser parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry kan bruges som PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Komplet produktkonfiguration: ACH580-01-026A-4+J400+N2901. ABB SmartGuide er en digital manual med guides til udpakning, installation, første opstart og avanceret opsætning. Den findes på https://drives-abb.swipeguide.com/.

Tekniske data

  • Netspænding: 3 faser, 380–480 V; netspændingstolerance: 10 %.
  • Netfrekvens: 50/60 Hz; netfrekvenstolerance: 5 %.
  • Nominel effekt: 11 kW. Maksimal effekt ved kvadratisk og lineær belastning: 11 kW.
  • Effekt ved tung last: 7,5 kW.
  • Nominel udgangsstrøm: 25 A; strøm ved tung last: 17 A.
  • Motorspænding: 3 faser, 0–480 V. Maksimal udgangsspænding: 480 V.
  • Maksimal udgangsfrekvens: 500 Hz.
  • Safe Torque Off (STO) er inkluderet, SIL3/PLe.
  • Kapslingsklasse: IP21. Beskyttelsesgrad (NEMA): 1.
  • Byggestørrelse: R2. Integreret bremsemodstand: ja.
  • Dimensioner (H × B × D): 473 × 125 × 228,5 mm; leverandørbeskrivelsen angiver dybden afrundet til 229 mm. Vægt: 6,6 kg.
  • Maksimal motorkabellængde: 100 m. Leverandøren angiver, at denne længde overholder EMC-direktivet.
  • Effektforbrug: 383 W.
  • Godkendt til anvendelse i industrielle områder samt bolig- og kontormiljøer. 4-kvadrantdrift er ikke mulig.

Tilslutninger og kommunikation

  • Analoge ind-/udgange: 2/2.
  • Digitale ind-/udgange: produktbeskrivelsen angiver 6/3, mens attributdata angiver 6 digitale indgange og 0 digitale udgange.
  • BACnet MS/TP, Modbus RTU og N2 er angivet som inkluderede fieldbus-protokoller.
  • Attributdata angiver understøttelse af BACnet, Modbus, LON, EtherNet/IP, TCP/IP, DeviceNet og CAN. Supplerende attributdata angiver også PROFIBUS og PROFIsafe.
  • PROFINET IO er angivet som understøttet i de primære attributdata, men som ikke understøttet i supplerende attributdata. Datagrundlaget er derfor ikke entydigt på dette punkt.
  • Hardwareinterfaces: 1 USB, 1 RS485 og 5 øvrige. Antallet af TTY-, RS232-, RS422-, parallel- og industrielle Ethernet-interfaces er angivet til 0. Optisk interface: nej.
  • Ekstern 24 V DC-styrespænding er ikke inkluderet. Tilbehørsmodulet CMOD-01 kan vælges separat.

Pluskoder og identifikation

  • +J400: assistentbetjeningspanel.
  • +N2901: europæisk sprogpakke med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU.
  • Typenummer: ACH580-01-026A-4+J400+N2901.
  • Produktnummer: 2165006510.
  • EAN: 6438177459491.

Specifikationer

  • Varenummer:
    2165006510
  • EAN nummer:
    6438177459491
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-026A-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    125.0 mm
  • Dybde:
    228.5 mm
  • Effektforbrug:
    383.0 W
  • Højde:
    473.0 mm
  • Integreret bremsemodstand:
    True
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    11.0 kW
  • Max effekt ved liniær belastning:
    11.0 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    25.0 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
