Schneider Electric ATV320D15N4C frekvensomformer, 15 kW, 3 x 400 V, IP20

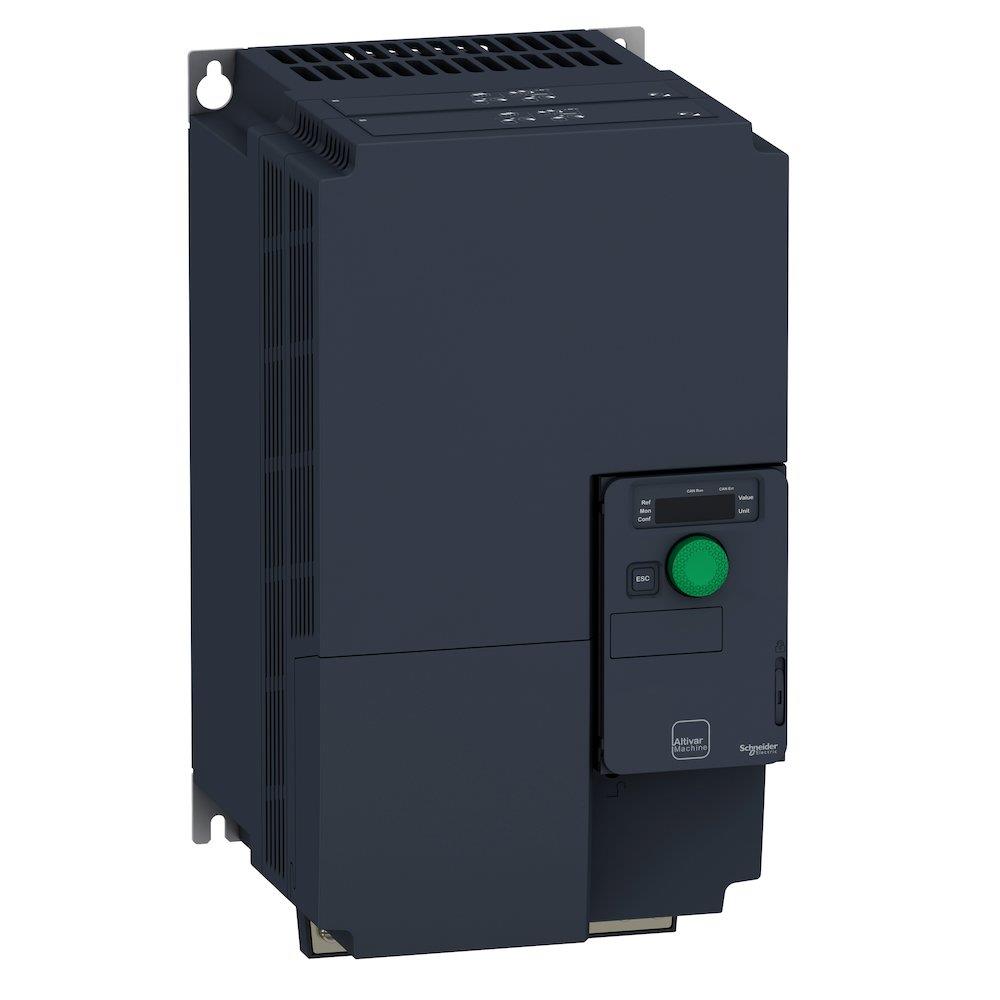

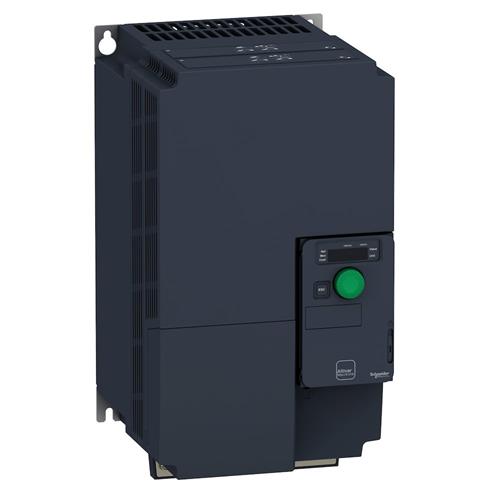

Schneider Electric ATV320D15N4C frekvensomformer på 15 kW med grønt betjeningshjul, set skråt forfra.Schneider Electric ATV320D15N4C frekvensomformer på 15 kW set mere direkte forfra med ventilationsriller øverst.Schneider Electric ATV320D15N4C frekvensomformer på 15 kW set skråt fra siden med synlige monteringsbeslag.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv55,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
Kompakt ATV320-frekvensomformer til maskinanvendelser med 15 kW, 3 x 400 V, integreret bremsemodstand og kommunikationsmuligheder til automatiseringssystemer. Læs mere…
  • Varenr.:
    7565729696
  • EAN nr.:
    3606489917821
  • Typenr.:
    ATV320D15N4C
pr. stk. inkl. moms
17.149,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til maskinanvendelser

Schneider Electric Altivar Machine ATV320D15N4C er en frekvensomformer udviklet til OEM'er og industrielle maskinanvendelser. Den kompakte konstruktion gør det muligt at montere drevene lodret ved siden af hinanden i maskinrammer. Enheden monteres lodret på et panel via fire fastgørelseshuller.

Frekvensomformeren har en nominel effekt på 15 kW og tilsluttes 3-faset 400 V. Den er beregnet til industrielle områder og ikke til bolig- og kontormiljøer.

Funktioner og anvendelse

ATV320-serien dækker både enkle og avancerede maskinkrav. Funktionerne omfatter motorstyring med flux vector control uden sensor, moment- og hastighedsnøjagtighed ved meget lav hastighed samt et udvidet frekvensområde til højhastighedsmotorer. Den understøtter også parallel tilslutning af motorer og styring af synkronmotorer med åben sløjfe.

Typiske anvendelser omfatter pakning, materialehåndtering, tekstil, materialebearbejdning, mekaniske aktuatorer og hejsning. Enheden kan anvendes ved omgivelsestemperaturer op til 50 °C uden derating, op til 60 °C med derating og op til 70 °C i flere minutter uden derating. Printkortene er belagt til klasse 3C3, angivet med IEC 3-3 i leverandørdataene.

Tekniske specifikationer

  • Type: ATV320D15N4C
  • Konvertertype: spændingskonverter
  • Effekt: 15 kW ved både kvadratisk og lineær belastning
  • Indgang: 3 faser, 3 x 400 V, 50/60 Hz; angivet spændingsområde 380–500 V AC
  • Udgang: 3 faser, nominel udgangsstrøm 66 A og maksimal udgangsspænding 550 V
  • Maksimal udgangsfrekvens: 599 Hz
  • Netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
  • Kapslingsklasse: IP20; beskyttelsesgrad: NEMA 1
  • Mål: 180 mm bred, 330 mm høj og 198 mm dyb
  • Vægt: 6,9 kg
  • Betjeningselement og PC-tilslutning
  • Integreret bremsemodstand og mulighed for 4-kvadrantdrift
  • Indgange og udgange: 6 digitale indgange, 3 analoge indgange, 1 digital udgang og 1 analog udgang
  • Hardwareinterfaces: 1 RS485-interface og 1 andet interface. Ingen TTY-, RS232-, parallel-, USB-, RS422- eller industriel Ethernet-hardwareinterface

Kommunikation og tilbehør

Frekvensomformeren understøtter Modbus, EtherNet/IP, TCP/IP, PROFIsafe, PROFIBUS, DeviceNet, CAN og øvrige bussystemer. Leverandørbeskrivelsen angiver desuden CANopen og Modbus RTU som indbyggede kommunikationsmuligheder samt EtherNet/IP, Modbus TCP, EtherCAT, PROFIBUS, PROFINET og DeviceNet som tilvalg. KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-i, Foundation Fieldbus, LON, SUCONET, SafetyBUS p, INTERBUS og BACnet er angivet som ikke understøttet.

Der findes monteringstilbehør og eksternt tilbehør som bremsemodstande, netdrossler, motordrossler og ekstra EMC-filtre. Tilbehør og muligheder afhænger af drevets størrelse.

Software og standarder

ATV320 kan integreres i Schneider Electrics EcoStruxure Machine via DTM. Konfiguration, styring og diagnosticering kan udføres i SoMachine- og SoMove-software med samme DTM-softwarekomponent. Serien er angivet som værende i overensstemmelse med IEC-, UL-, TÜV- og KC-standarder.

SVHC-oplysninger

Leverandørdataene angiver følgende SVHC-stoffer over 0,1 %: bly, Trimellitic anhydride, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, Bumetrizole, Diboron-trioxide, Dicumyl peroxide, Hexahydromethylphthalic, Lead tetroxide, Lead-monoxide, Lead-titanium-trioxide, Octrizole og Phenol, methylstyrenated.

Specifikationer

  • Varenummer:
    7565729696
  • EAN nummer:
    3606489917821
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ATV320D15N4C
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • Antal anologe indgange:
    3.0
  • Antal anologe udgange:
    1.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    1.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    1.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    0.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    180.0 mm
  • Dybde:
    198.0 mm
  • Effekt:
    15kW
  • Højde:
    330.0 mm
  • Kapslingsklasse IP:
    IP20
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    15.0 kW
  • Max effekt ved liniær belastning:
    15.0 kW
  • Max. udgangsfrekvens:
    599.0 Hz
  • Max. Udgangsspænding:
    550.0 V
  • Netfrekvens:
    50/60 Hz
  • Nominel udgangsstrøm I2N:
    66.0 A
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Spænding:
    3x400V
  • SVHC stof over 0,1%:
    Bly, Trimellitic anhydride, 1-methyl-2-pyrrolidone, 119344-86-4, 2,4,6-tri-tert-butylphenol, 2-ethoxyethyl acetate, Bumetrizole, Diboron-trioxide, Dicumyl peroxide, Hexahydromethylphthalic, Lead tetroxide, Lead-monoxide, Lead-titanium-trioxide, Octrizole,
  • Producent/forhandler:
    Schneider Electric
