ABB ACH580-01 frekvensomformer, 3 × 380–480 V, 5,5 kW, IP21

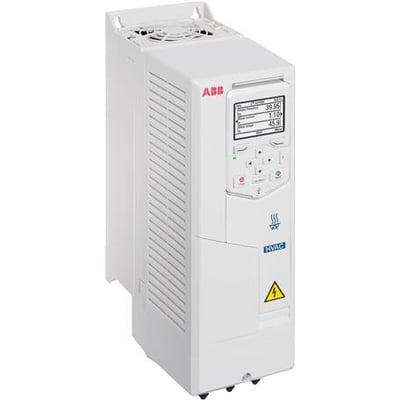

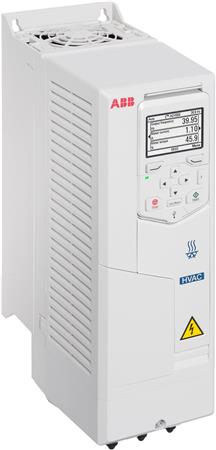

ABB ACH580-01 frekvensomformer til HVAC med assistentpanel, vist skråt forfra med display og betjeningsknapper.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11 - lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11 - lørdag d. 21/11
GLS Erhverv49,00 kr.Onsdag d. 11/11 - mandag d. 23/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11 - mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB ACH580-01 til HVAC-applikationer med assistentpanel, STO (SIL3/PLe), 5,5 kW og IP21. BACnet MS/TP, Modbus RTU og N2 er inkluderet. Læs mere…
  • Varenr.:
    2165006536
  • EAN nr.:
    6438177459477
  • Typenr.:
    ACH580-01-12A7-4+J400+N2901
pr. stk. inkl. moms
8.692,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frekvensomformer til HVAC

ABB ACH580-01 tilhører Industry-specific-serien og er beregnet til HVAC-applikationer. Assistentbetjeningspanelet giver overblik over parametre, driftsværdier og alarmer. En PC kan tilsluttes via betjeningspanelet, og Drive Composer entry er det tilhørende PC-værktøj. Fieldbus-protokoller og I/O-udvidelsesmoduler fås som tilbehør.

Den komplette produktkonfiguration er ACH580-01-12A7-4+J400+N2901. +J400 angiver assistentbetjeningspanel, og +N2901 angiver en europæisk sprogpakke med koderne EN, DE, ES, PT, FR, CZ, HU, SE, DK, NL, SV, CZ, DA og DU.

Tekniske data

  • Konvertertype: spændingskonverter
  • Netspænding: 3 faser, 380–480 V; netfrekvens: 50/60 Hz
  • Nominel effekt: 5,5 kW; maksimal effekt ved kvadratisk og lineær belastning: 5,5 kW
  • Nominel udgangsstrøm: 12,6 A
  • Effekt ved tung last: 4 kW; strøm ved tung last: 9,4 A
  • Udgang: 3 faser; motorspænding: 0–480 V; maksimal udgangsspænding: 480 V
  • Maksimal udgangsfrekvens: 500 Hz
  • Safe Torque Off (STO) er inkluderet og angivet til SIL3/PLe
  • Kapslingsklasse: IP21; beskyttelsesgrad: NEMA 1
  • Relativ symmetrisk netspændingstolerance: 10 %; netfrekvenstolerance: 5 %
  • Byggestørrelse: R1; dimensioner, højde × bredde × dybde: 373 × 125 × 223 mm; vægt: 4,6 kg
  • Maksimal motorkabellængde: 100 m; datagrundlaget angiver overholdelse af EMC-direktivet
  • Integreret bremsemodstand: ja
  • Effektforbrug: 213 W
  • Anvendelse i industrielle områder samt bolig- og kontormiljøer er angivet som tilladt

I/O og kommunikation

Den udvidede produktbeskrivelse angiver 2 analoge indgange, 2 analoge udgange, 6 digitale indgange og 3 digitale udgange. BACnet MS/TP, Modbus RTU og N2 er angivet som inkluderet. De øvrige protokoloplysninger angiver understøttelse af BACnet, Modbus, TCP/IP, EtherNet/IP, DeviceNet, CAN, LON, PROFIBUS, PROFIsafe og PROFINET IO. PROFINET IO er dog både angivet som understøttet og ikke understøttet i de forskellige attributoplysninger. Attributterne angiver desuden 2 analoge indgange, 2 analoge udgange, 6 digitale indgange og 0 digitale udgange, hvilket afviger fra den udvidede produktbeskrivelse.

Registreret som ikke understøttet i attributoplysningerne: SERCOS, INTERBUS, INTERBUS-Safety, DeviceNet Safety, AS-interface sikkerhed, AS-i, KNX, Data-Highway, Foundation Fieldbus, SUCONET, SafetyBUS p samt øvrige bussystemer.

  • Ekstern 24 V DC-styrespænding er ikke inkluderet; CMOD-01 kan vælges som tilbehør
  • Hardwareinterfaces: 1 RS485, 1 USB og 5 øvrige interfaces
  • Registreret antal interfaces: 0 TTY, 0 RS232, 0 RS422, 0 parallelle, 0 industrielle Ethernet-interfaces og 0 PROFINET-interfaces
  • Optisk interface: nej
  • 4-kvadrantdrift: nej

Produktidentifikation

  • Typenummer: ACH580-01-12A7-4+J400+N2901
  • Produktnummer: 2165006536
  • EAN: 6438177459477

Specifikationer

  • Varenummer:
    2165006536
  • EAN nummer:
    6438177459477
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    ACH580-01-12A7-4+J400+N2901
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Frekvensomformer
  • 4-kvadrant drift muligt:
    False
  • Antal anologe indgange:
    2.0
  • Antal anologe udgange:
    2.0
  • Antal digitale indgange:
    6.0
  • Antal digitale udgange:
    0.0
  • Antal HW-interfaces PROFINET:
    0.0
  • Antal HW-snitflader andre:
    5.0
  • Antal HW-snitflader industriel Ethernet:
    0.0
  • Antal HW-snitflader parallel:
    0.0
  • Antal HW-snitflader RS232:
    0.0
  • Antal HW-snitflader RS422:
    0.0
  • Antal HW-snitflader RS485:
    1.0
  • Antal HW-snitflader seriel TTY:
    0.0
  • Antal HW-snitflader USB:
    1.0
  • Antal indgangsfaser:
    3
  • Antal udgangsfaser:
    3
  • Anvendelse i bolig- og kontormiljø tilladt:
    True
  • Anvendelse i industrielle områder tilladt:
    True
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    125.0 mm
  • Dybde:
    223.0 mm
  • Effektforbrug:
    213.0 W
  • Højde:
    373.0 mm
  • Integreret bremsemodstand:
    True
  • Kapslingsklasse IP:
    IP21
  • Konvertertype:
    Spændingskonverter
  • Max effekt ved kvadratisk belastning:
    5.5 kW
  • Max effekt ved liniær belastning:
    5.5 kW
  • Max. udgangsfrekvens:
    500.0 Hz
  • Max. Udgangsspænding:
    480.0 V
  • Med betjeningselement:
    True
  • Med PC-tilkobling:
    True
  • Netfrekvens:
    50/60 Hz
  • Netspænding:
    380 - 480 V
  • Nominel udgangsstrøm I2N:
    12.6 A
  • Optisk interface:
    False
  • Relativ symmetrisk netfrekvenstolerance:
    5.0 %
  • Relativ symmetrisk netspændingstolerance:
    10.0 %
  • Understøttende protokol for BACnet:
    True
  • Understøtter AS-interface sikkerhed på jobbet:
    False
  • Understøtter ASI-protokol:
    False
  • Understøtter CAN-protokol:
    True
  • Understøtter Data-Highway protokol:
    False
  • Understøtter DeviceNet protokol:
    True
  • Understøtter EtherNet/IP protokol:
    True
  • Understøtter KNX protokol:
    False
  • Understøtter protokol for DeviceNet Safety:
    False
  • Understøtter protokol for Foundation Fieldbus:
    False
  • Understøtter protokol for INTERBUS-Safety:
    False
  • Understøtter protokol for LON:
    True
  • Understøtter protokol for MODBUS:
    True
  • Understøtter protokol for øvrige bussystemer:
    False
  • Understøtter protokol for PROFINET IO:
    True
  • Understøtter protokol for SERCOS:
    False
  • Understøtter protokol for TCP/IP:
    True
  • Producent/forhandler:
    ABB
