Acti9 Active iCV40 ARC gnistdetektor, MCB+RCD+AFD, 1P+N, C10A, 30 mA, A9TDFC610

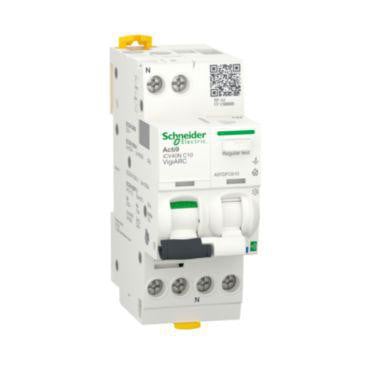

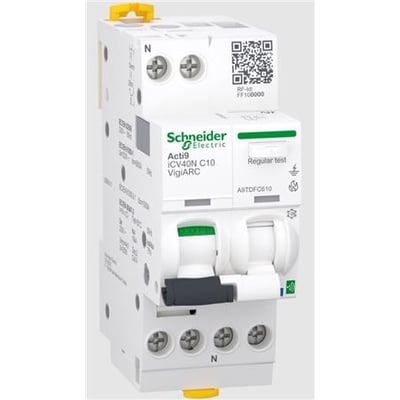

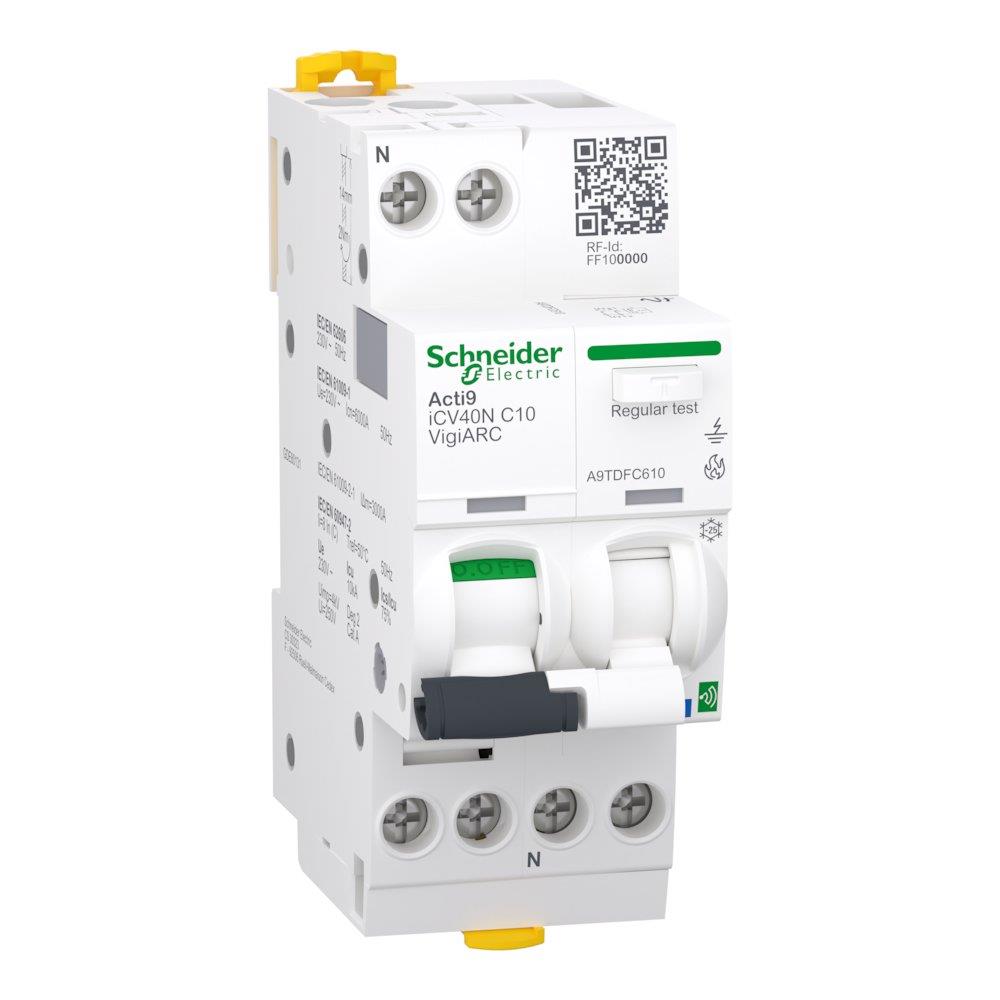

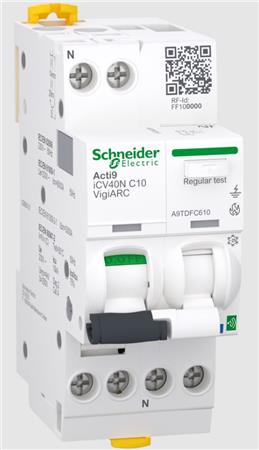

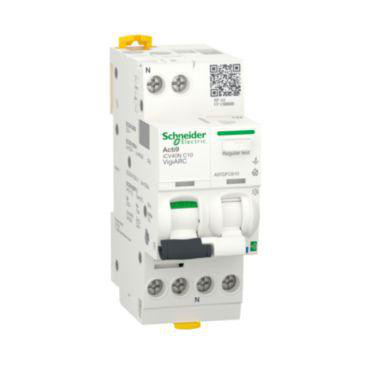

Schneider Electric Acti9 Active iCV40 ARC gnistdetektor, 1P+N og 10 A, set skråt forfra med betjeningsgreb og tilslutninger.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor, 1P+N og 10 A, set skråt forfra med de to betjeningsgreb.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor med 10 A, set tættere skråt forfra med testknap, mærkning og terminaler.Schneider Electric Acti9 Active iCV40 ARC gnistdetektor, 1P+N og 10 A, set skråt forfra med grøn testmarkering og terminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 Active iCV40 ARC kombinerer MCB, RCD og AFD i en 1P+N-enhed med 10 A, C-karakteristik og 30 mA fejlstrømsbeskyttelse. Læs mere…
  • Varenr.:
    3322051116
  • EAN nr.:
    3606481906571
  • Typenr.:
    A9TDFC610
pr. stk. inkl. moms
2.329,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Acti9 Active iCV40 ARC er en gnist- og lysbuedetektor med MCB-, RCD- og AFD-funktion samlet i én RCBO-enhed. Den har 1P+N-konfiguration med én beskyttet pol, 10 A mærkestrøm og C-karakteristik. Fejlstrømsbeskyttelsen er klasse A-Si med en følsomhed på 30 mA og uden tidsforsinkelse.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. Den er beregnet til montering på DIN-skinne.

Funktioner og kommunikation

Acti9 Active-produkter kan kommunikere med EcoStruxure Panel Server-gateway i versionerne Entry, Universal og Advanced. Enheden har foralarmering ved overbelastning, jordlækage og overspænding.

  • Målinger: U, I, P, effektfaktor, intern temperatur og driftstid.
  • Beskyttelseslog med dato for første ON-operation, dato for aktivering eller tryk på testknappen mærket T samt antal og årsag til udkoblinger.
  • Fabriksmonteret udvidelse: brandsikringsswitch.
  • Styrespændings-tillægsmodul: AC.
  • Aflåsningsmekanisme og parallel omkobling af N-neutral.

Tekniske data

  • Spændingstype: AC; mærkespænding: 230 V; frekvens: 50 Hz.
  • Mærkestrøm: 10 A; udløserkarakteristik: C.
  • Poltal: 1P+N, 2 poler i alt og én beskyttet pol; modulbredde: 2 moduler.
  • Fejlstrømstype: A; fejlstrømsafbryderklasse: A-Si; nominel fejlstrøm: 0,03 A.
  • Nominel kortslutningsbrydeevne: 6 kA ved 230 V AC iht. EN/IEC 61009-2-1. Angivet brydekapacitet iht. EN/IEC 60947-2: 10 kA ved 230 V AC.
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1: 6 kA. Icu ved 400 V AC er angivet til 6 kA. Produktattributterne angiver desuden en brydeevne på 30 kA.
  • Nominel isolationsspænding Ui: 250 V AC; nominel impulsholdespænding Uimp: 4 kV.
  • Energibegrænsningsklasse: 3; overspændingskategori: 3; forureningsgrad: 2.
  • Elektrisk udholdenhed: op til 20.000 cyklusser; mekanisk udholdenhed: op til 20.000 cyklusser.
  • Effekttab: 2,55 W.
  • Beskyttelsesgrad: IP20 iht. IEC/EN 60529; IP40 i modulært kabinet eller gruppetavle.
  • Farve: hvid, RAL 9003.
  • Mål: 36 mm bred, 93 mm høj og 62 mm dyb. Indbygningsdybde: 44 mm.
  • Standarder: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 61009-2-1 og EN/IEC 60947-2.
  • SVHC-stoffer over 0,1 %: bly, diborontrioxid og blymonoxid.
  • Oprindelsesland: ES.
  • Typenummer: A9TDFC610. Produktnummer: 3322051116. EAN: 3606481906571.

Specifikationer

  • Varenummer:
    3322051116
  • EAN nummer:
    3606481906571
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDFC610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.55 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    10.0 A
  • Mærkstrøm:
    10A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
