Gnistdetektor, Acti9 iCV40 ARC, 1P+N, B10 A, 30 mA

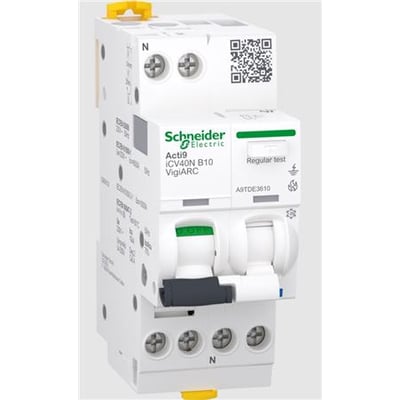

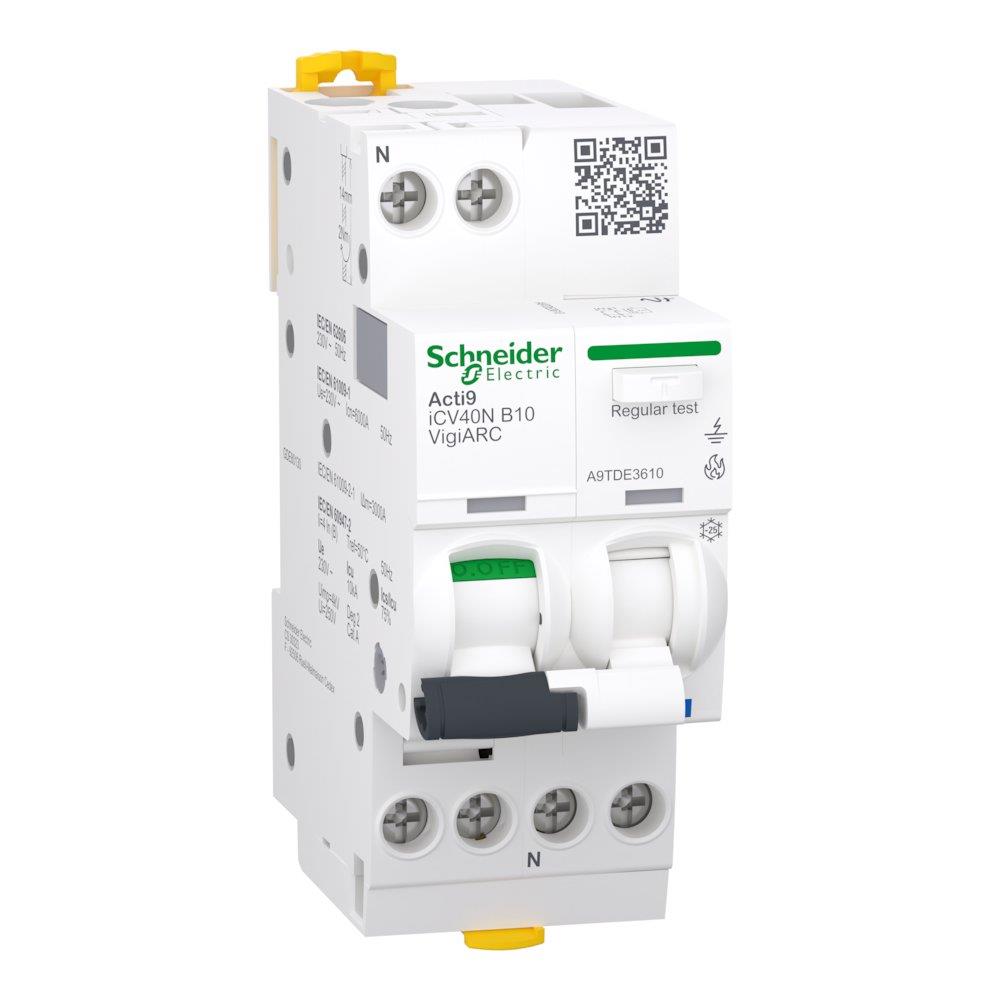

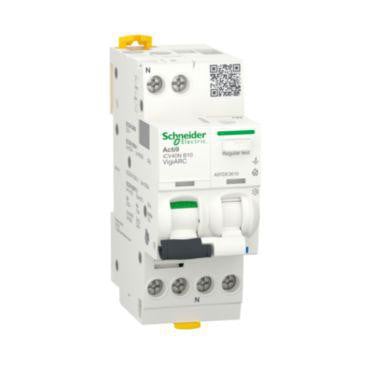

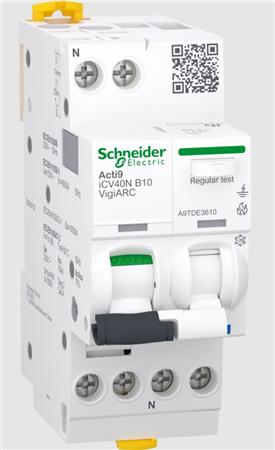

Schneider Electric Acti9 iCV40 ARC gnistdetektor, hvid kombiafbryder med B10A-mærkning, testknap og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor set skråt forfra med synlige terminaler, testknap og betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor fylder billedet; frontens mærkning, testknap og tilslutninger ses tydeligt.Schneider Electric Acti9 iCV40 ARC gnistdetektor vist i mindre format set skråt forfra med betjeningsgreb og terminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv55,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer gnistdetektion, automatsikring og fejlstrømsbeskyttelse i en 1P+N-enhed med 10 A, B-karakteristik og 30 mA fejlstrøm. Læs mere…
  • Varenr.:
    3322051048
  • EAN nr.:
    3606481906465
  • Typenr.:
    A9TDE3610
pr. stk. inkl. moms
1.862,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Acti9 iCV40 ARC er en kombineret gnist- og lysbuedetektor med MCB-, RCD- og AFD-funktioner i én RCBO-enhed. Den har 1P+N-konfiguration med 1 beskyttet pol, en mærkestrøm på 10 A og B-karakteristik. Fejlstrømsbeskyttelsen er type A med en nominel fejlstrøm på 30 mA og uden tidsforsinkelse. Enheden har en fabriksmonteret brandsikringsswitch.

Produktet beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. De 2 Visitrip-indikatorer viser det fejlramte kredsløb og hjælper med at identificere fejltypen.

Tekniske specifikationer

  • Mærkespænding: 230 V AC, 50 Hz
  • Mærkestrøm: 10 A; udløserkarakteristik: B
  • Fejlstrømstype: A; nominel fejlstrøm: 30 mA
  • Nominel kortslutningsbrydeevne: 6 kA ved 230 V AC iht. EN/IEC 61009-2-1 og 10 kA ved 230 V AC iht. EN/IEC 60947-2
  • Attributterne angiver desuden Icu på 6 kA ved 400 V AC og Icn på 6 kA iht. EN 61009-1
  • Nominel isolationsspænding Ui: 250 V; nominel impulsholdespænding Uimp: 4 kV
  • Energibegrænsningsklasse: 3; overspændingskategori: III; forureningsgrad: 2
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser hver
  • Effekttab: 2,55 W

Montering og mål

Enheden monteres på DIN-skinne. Bredden er 4 × 9 mm, i alt 36 mm. Målene er 36 mm (B) × 93 mm (H) × 62 mm (D), og indbygningsdybden er 44 mm.

Kapslingsgraden er IP20 iht. IEC/EN 60529 og IP40, når produktet er monteret i et modulært kabinet eller en gruppetavle. Farven er hvid, RAL 9003.

Standarder og produktdata

Produktet er i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. Serien er Acti9 iC40. Typebetegnelse: A9TDE3610. Produktnummer: 3322051048. EAN: 3606481906465. Oprindelsesland: ES.

Dataene angiver følgende SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.

Specifikationer

  • Varenummer:
    3322051048
  • EAN nummer:
    3606481906465
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDE3610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.55 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    B
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    10.0 A
  • Mærkstrøm:
    10A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Producent/forhandler:
    Schneider Electric
