Gnistdetektor, MCB+RCD+AFD, Acti9 iCV40 ARC, 1P+N, C10 A, 30 mA

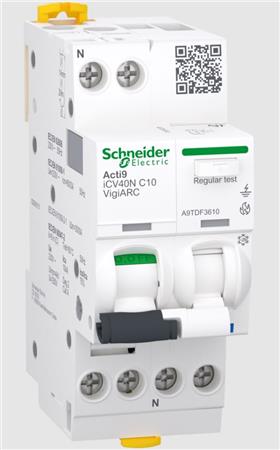

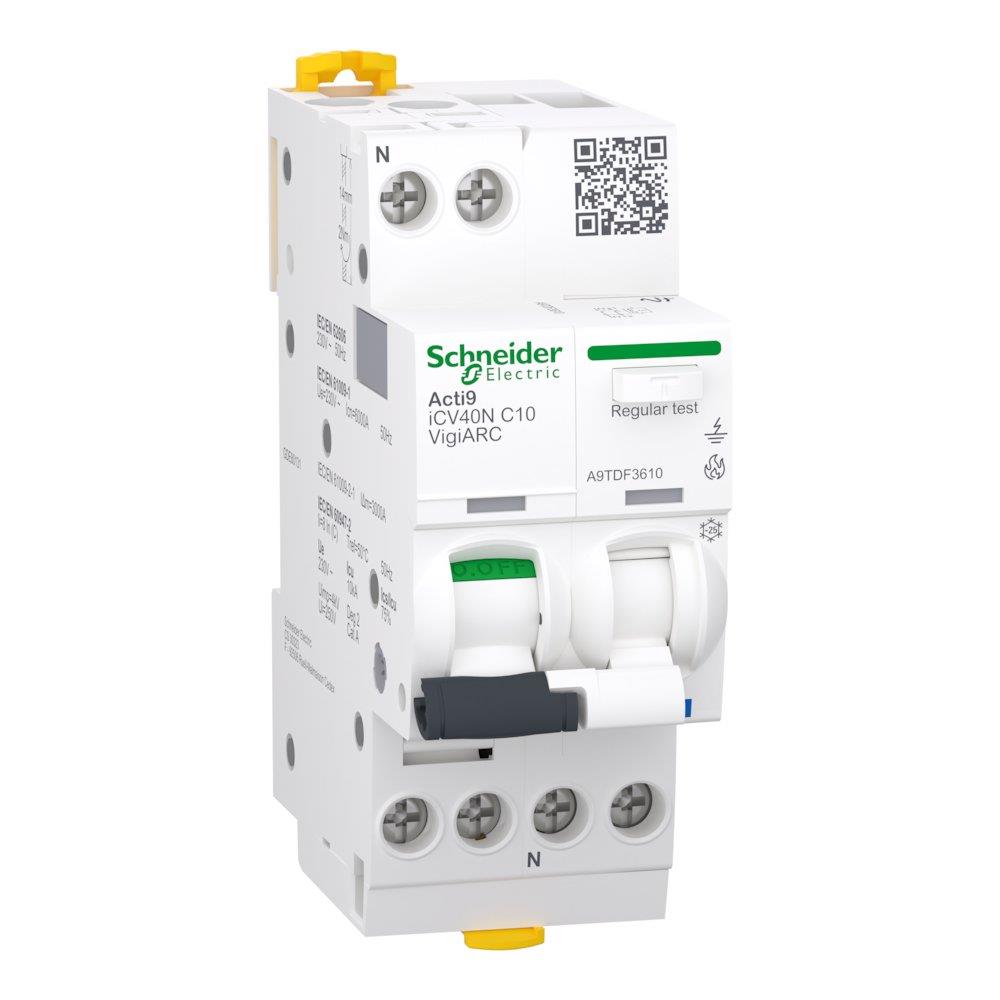

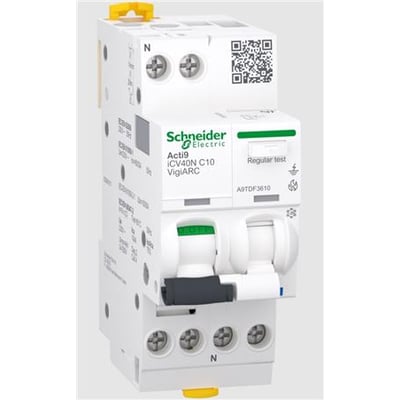

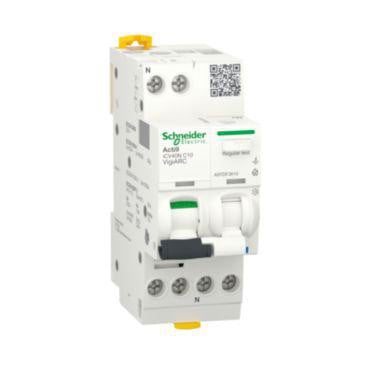

Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og C10A, set skråt forfra med betjeningsgreb.Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og C10A, set næsten lige forfra.Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og C10A, set forfra med mærkninger og tilslutninger.Schneider Electric Acti9 iCV40 ARC gnistdetektor, 1P+N og C10A, set skråt forfra i mindre størrelse.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Acti9 iCV40 ARC kombinerer gnist-/lysbuedetektering, automatsikring og fejlstrømsbeskyttelse i én 1P+N-enhed med C-karakteristik, 10 A og 30 mA. Læs mere…
  • Varenr.:
    3322051129
  • EAN nr.:
    3606481906588
  • Typenr.:
    A9TDF3610
pr. stk. inkl. moms
1.796,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og beskyttelse

Acti9 iCV40 ARC er en kombineret MCB+RCD+AFD-enhed (RCBO) med gnist- og lysbuedetektering, automatsikring og fejlstrømsbeskyttelse. Den har 1P+N, én beskyttet pol, 10 A mærkestrøm og C-karakteristik. Fejlstrømsbeskyttelsen er klasse A med en følsomhed på 30 mA og øjeblikkelig afbrydelse uden tidsforsinkelse.

Enheden beskytter mod kortslutning, kabeloverbelastning, elektrisk stød ved indirekte kontakt og brandfare. De to Visitrip-indikatorer viser det berørte kredsløb og hjælper med at identificere fejltypen.

Tekniske specifikationer

  • Spændingstype: AC; mærkespænding: 230 V AC; frekvens: 50 Hz.
  • Nominel isolationsspænding Ui: 250 V AC; nominel impulsholdespænding Uimp: 4 kV.
  • Kortslutningsværdier angivet i produktdataene: 6 kA iht. EN 61009-1 og op til 6 kA ved 230 V AC iht. EN/IEC 61009-2-1. Dataene angiver desuden Icu på 6 kA ved 400 V AC, 10 kA ved 230 V AC iht. EN/IEC 60947-2 samt en separat brydeevne på 30 kA.
  • To poler i alt, heraf én beskyttet pol; neutralen er parallelkoblet.
  • Modulbredde: 2; fysisk bredde: 36 mm, svarende til 4 × 9 mm. Indbygningsdybde: 44 mm.
  • Mål: 36 mm bred, 93 mm høj og 62 mm dyb. Farve: hvid, RAL 9003.
  • Forureningsgrad 2, overspændingskategori 3 og energibegrænsningsklasse 3. Effekttab: 2,55 W.
  • Elektrisk og mekanisk udholdenhed: op til 20.000 cyklusser for hver.
  • Kapslingsklasse IP20 iht. IEC/EN 60529; IP40 ved montering i modulært kabinet eller gruppetavle.
  • Monteres på DIN-skinne og har aflåsningsmekanisme. Fabriksmonteret udvidelse: brandsikringsswitch. Styrespænding for tillægsmodul: AC.
  • Oprindelsesland: ES.
  • Produktnummer: 3322051129. Type: A9TDF3610. EAN: 3606481906588.
  • Produktdataene angiver SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.

Standarder

Produktet er angivet i overensstemmelse med EN/IEC 62606, EN/IEC 61009-1 og EN/IEC 61009-2-1. IEC/EN 60529 er angivet for kapslingsklassen.

Specifikationer

  • Varenummer:
    3322051129
  • EAN nummer:
    3606481906588
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9TDF3610
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Ampere:
    10 A
  • Antal beskyttede poler:
    1.0
  • Antal poler:
    2.0
  • Antal poler (total):
    2.0
  • Bredde:
    36 mm
  • Brydeevne:
    30kA
  • Effekttab:
    2.55 W
  • Energibegræsningsklasse:
    3.0
  • Fabriksmonteret udvidelse:
    Brandsikringsswitch
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    True
  • Forureningsgrad:
    2.0
  • Frekvens:
    50.0 Hz
  • Indbygningsdybde:
    44.0 mm
  • Kapslingsklasse IP:
    IP20
  • Kurve:
    C
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    10.0 A
  • Mærkstrøm:
    10A
  • Max ledertværsnit entrådet:
    - mm²
  • Max ledertværsnit flertrådet:
    - mm²
  • Med aflåsningsmekanisme:
    True
  • Modul-bredde:
    2.0
  • Monteringsmetode:
    DIN-skinne
  • Nominel brydeevne kA:
    10
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    250.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    - °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    True
  • Poler:
    1
  • Poltal:
    1P + N
  • Spændingstype:
    AC
  • Styrespændings-tillægsmodul:
    AC
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead-monoxide
  • Udløserkarakteristik:
    C
  • Udløsestrøm:
    30 mA
  • Producent/forhandler:
    Schneider Electric
