TeSys U grundmodul LUB120, 12 A, 3-polet

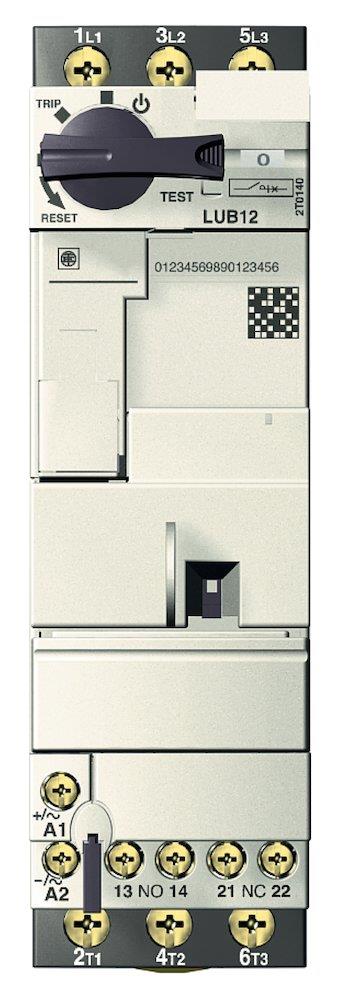

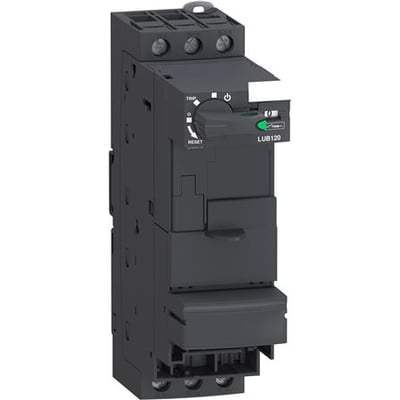

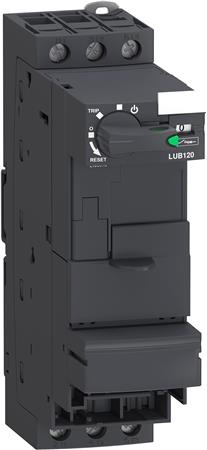

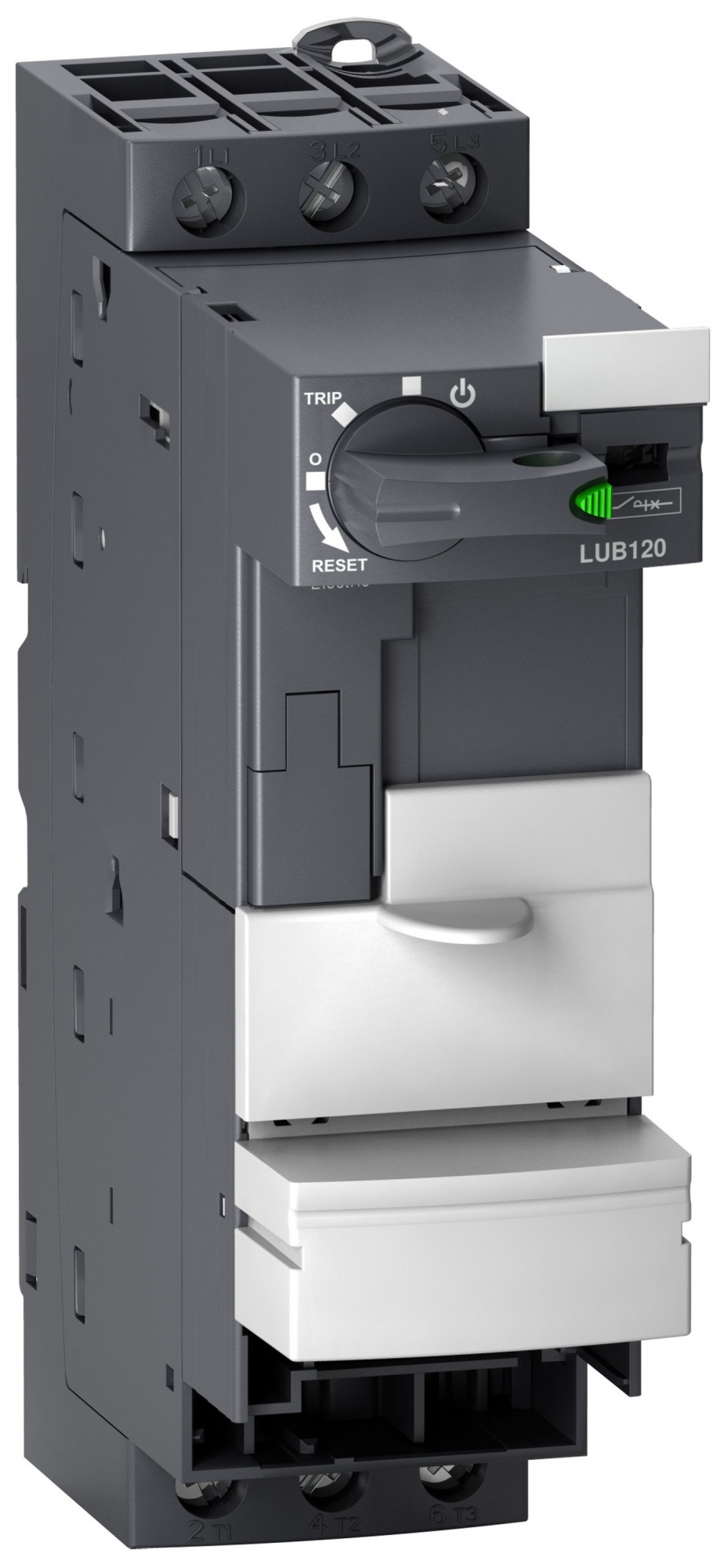

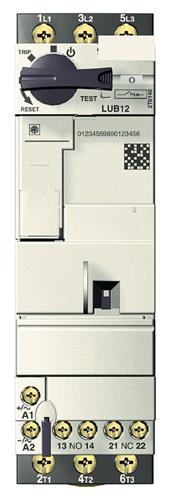

Schneider Electric TeSys U LUB120 grundmodul, 12 A og 3-polet, set forfra med betjeningsknap og tilslutninger.Schneider Electric TeSys U LUB120 grundmodul, 12 A og 3-polet, set skråt forfra med mørkt hus og betjeningsknap.Schneider Electric TeSys U LUB120 grundmodul, 12 A og 3-polet, set tæt på oppefra med skrueterminaler og betjeningsknap.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
TeSys U-grundmodul til direkte motorstart med 12 A mærkestrøm, IP20 og mål på 45 × 154 × 126 mm. Læs mere…
  • Varenr.:
    7522500353
  • EAN nr.:
    3389110362794
  • Typenr.:
    LUB120
pr. stk. inkl. moms
707,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

TeSys U-grundmodul til motorstarter

LUB120 er et 45 mm grundmodul i TeSys U-serien til direkte motorstart (DOL). Grundmodulet indeholder adskiller og kontaktor, og øvrige moduler kan tilsluttes uden interne ledninger. TeSys U-systemet er beskrevet til motorstartere op til 32 A og 15 kW. Dette grundmodul er angivet til 12 A.

TeSys U-systemet kan konfigureres med en styreenhed, der klipses på: en standardenhed med overbelastnings- og kortslutningsbeskyttelse, en udvidelig enhed med alarm og fejldifferentiering eller en multifunktionsenhed med realtidsstyring af motorbelastning samt lokal eller fjernbaseret diagnosticering og parameteropsætning. Systemet kan også konfigureres med automationsmoduler og valgfrie 45 mm strømmoduler, herunder strømbegrænser og omskifterrelæ. Automationsmuligheder beskrevet for serien omfatter Modbus, CANopen, AS-Interface, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S via Advantys STB LE-modul eller et parallellink.

Tekniske specifikationer

  • Nominel driftstrøm: 12 A
  • Nominel drifteffekt ved AC-3, 400 V: 5,5 kW
  • Nominel drifteffekt ved AC-3, 230 V, 3-faset: 3 kW
  • Mærkeeffekt ved 460 V og 575 V, 60 Hz, 3-faset: 5,5 kW
  • Hovedstrømskreds og styrekreds med skrueforbindelser
  • Betjeningsspænding: AC/DC
  • Spolespænding: 24–240 V AC ved 50 Hz og 60 Hz samt 24–220 V DC
  • 1 NO- og 1 NC-hjælpekontakt
  • Kortslutningsudløser og temperaturkompenseret overbelastningsbeskyttelse
  • Indstillingsområde for overbelastningsudløser: 0–0 A
  • Betinget nominel kortslutningsstrøm, type 2: 50.000 A ved 230 V og 400 V
  • Betinget nominel kortslutningsstrøm, type 1: 10.000 A ved 480/277 V og 4.000 A ved 600/347 V
  • IEC 60947-4-3, klasse 2
  • Kapslingsklasse IP20; montageskinne kan anvendes
  • Mål: 45 mm bred, 154 mm høj og 126 mm dyb
  • Øvre omgivelsestemperaturgrænse uden begrænsning: 70 °C
  • 3 kommando-holdninger og 0 indikatorlys
  • Uden sikring og transformer; ekstern reset er ikke mulig; ikke egnet til nødstop

Kommunikation og øvrige oplysninger

Dette grundmodul understøtter ikke DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, EtherNet/IP, DeviceNet, MODBUS, AS-Interface, TCP/IP, CAN, Foundation Fieldbus, øvrige bussystemer, LON, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS. SVHC-oplysning: Bly over 0,1 %.

Specifikationer

  • Varenummer:
    7522500353
  • EAN nummer:
    3389110362794
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LUB120
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal indikatorlys:
    0.0
  • Antal kommando-holdninger:
    3.0
  • Betinget nominel kortslutningsstrøm type 2, 400 V:
    50000.0 A
  • Betinget nominel kortslutningsstrøm type 1, 480/277 V:
    10000.0 A
  • Betinget nominel kortslutningsstrøm type 1, 600/347 V:
    4000.0 A
  • Betinget nominel kortslutningsstrøm type 2, 230 V:
    50000.0 A
  • Bredde:
    45.0 mm
  • Dybde:
    126.0 mm
  • Ekstern reset er mulig:
    Nej
  • Højde:
    154.0 mm
  • I henhold til IEC 60947-4-3:
    Klasse 2
  • Indstillingsområde for overbelasningsudløser:
    0 - 0 A
  • Kapslingsklasse IP:
    IP20
  • Mærkeeffekt, 460 V, 60 Hz, 3-faset:
    5.5 kW
  • Mærkeeffekt, 575 V, 60 Hz, 3-faset:
    5.5 kW
  • Med kortslutningsudløser:
    Ja
  • Med sikring:
    Nej
  • Med transformer:
    Nej
  • Montageskinnemulighed:
    Ja
  • Nominel drift strøm på AC-3, 230 V, 3-faset:
    3.0 kW
  • Nominel drift strøm ved AC-3, 400 V:
    12.0 A
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominel driftstrøm Ie:
    12.0 A
  • Omgivelsestemperatur, øvre grænse uden begrænsning:
    70.0 °C
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 240 V
  • Spolespænding AC 60HZ:
    24 - 240 V
  • Spolespænding DC:
    24 - 220 V
  • SVHC stof over 0,1%:
    Bly
  • Temperaturkompenseret overbelastningsbeskyttelse:
    Ja
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type motorstarter:
    Direkte start (DOL)
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Nej
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Velegnet til nødstop:
    Nej
  • Producent/forhandler:
    Schneider Electric
