Beskrivelse
Anvendelse

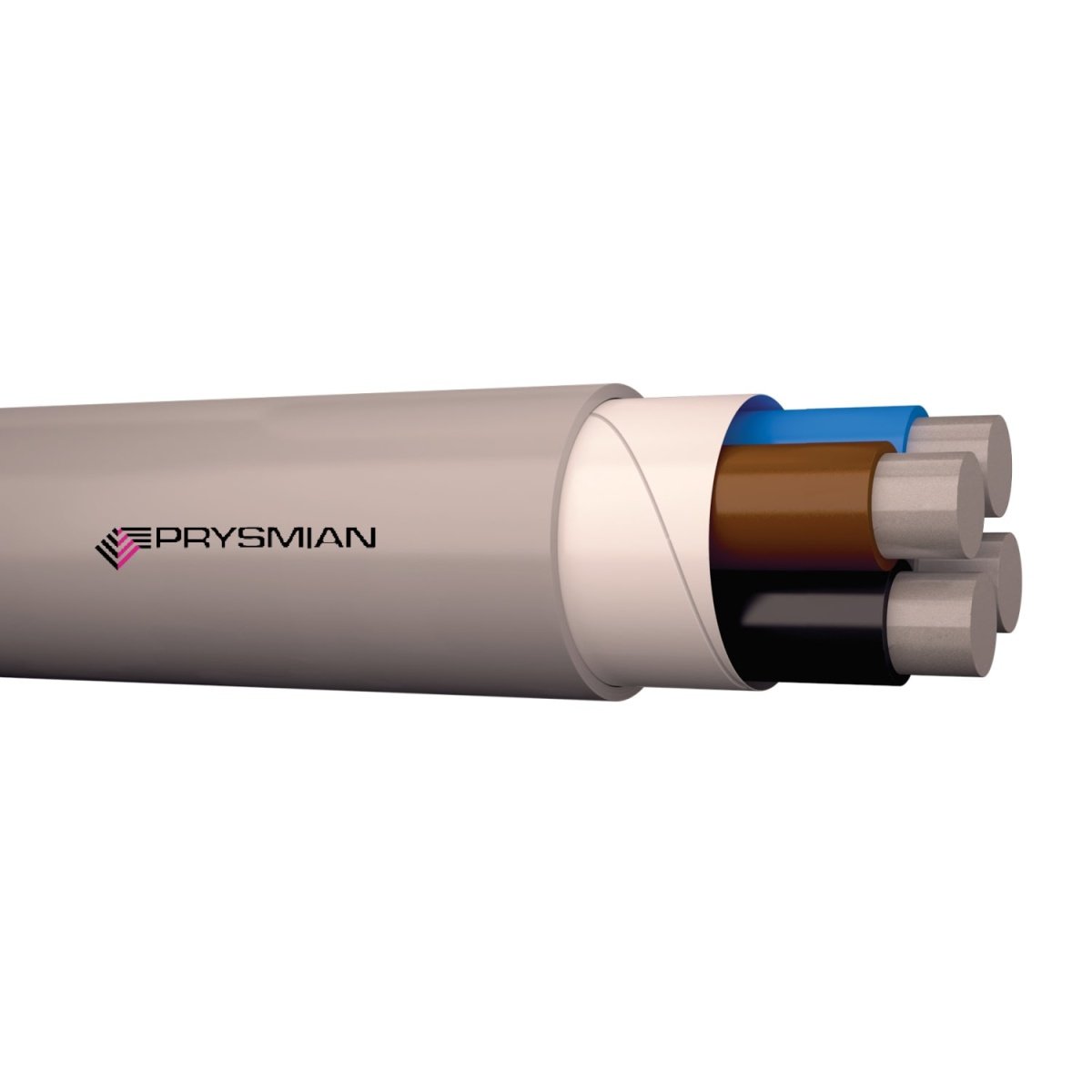

Kabel HIK-AL-M er et 4-leder forsyningskabel til fast installation. Det kan anvendes indendørs i tørre og fugtige områder, udendørs, i kabelbakker og direkte i jord. Kablet kan også nedpløjes med forsigtighed.
Konstruktion
- Massive aluminiumsledere, lederklasse 1, med blank overflade.
- Lederformen er rund ved tværsnit på 16–25 mm²; større tværsnit på 50–240 mm² er sektorformede.
- Lederisolering af XLPE (PEX).
- Fyldkappe af halogenfri compound eller tape.
- Grå yderkappe af HFFR-polyolefin med rivetråd under kappen. Kablet er UV-resistent og metermærket.
- Udvendig diameter: 22 mm.
- Ingen beskyttelsesleder, skærm, armering, blykappe eller koncentrisk leder.
Lederfarver

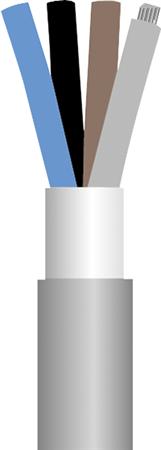

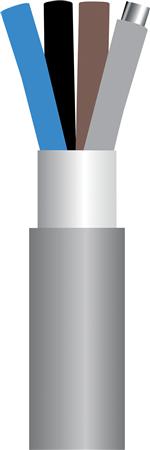

For 4-ledede kabler er lederfarverne blå, brun, sort og grå. Dataene angiver for 5-ledervarianten blå, brun, sort, grå og grøn/gul.
Elektriske og brandtekniske data
- Mærkespænding: 0,6/1 kV (U₀/U).
- Mærkespænding DC: 1500 V.
- Prøvespænding: 4 kV AC.
- Brandklasse: CPR Eca i henhold til EN 13501-6.
- Selvslukkende i henhold til IEC 60332-1 og IEC/EN 60332-1-2.
- Halogenfri i henhold til IEC 60754-1 og IEC 60754-2.
- Lav røgudvikling i henhold til IEC 61034 og EN 61034-2. Ved brand afgiver kablet ikke korrosive gasser.
- Strømbelastning i henhold til SB 2001:6.
- Kablet er ikke angivet med funktionsdygtighed eller isolationsevne i henhold til IEC 60331.
Temperatur og mekaniske data
- Maks. ledertemperatur: 90 °C.
- Maks. kortslutningstemperatur: 250 °C.
- Temperatur ved fast oplægning: -40 til +90 °C.
- Temperatur for bevægeligt kabel: -20 til +50 °C.
- Håndteringstemperatur angivet i produktdata: 0 til +50 °C. Supplerende data angiver maks. -20 °C ved oplægning og, at der skal udvises forsigtighed under 0 °C.
- Maks. tilladeligt træk: 30 N/mm².
- Maks. bøjningsradius: 15 x D.
Standarder og produktdata
Konstruktionsstandard: fabriksstandard. Angivne standarder og typer omfatter Cenelec HD 604-5D, IEC 60202-1, N1ZC7Z1-U (R-S) og N1A5Z1-U. Produktnummer: 4233901024. Typenummer: 20132899. EAN: 4741532901026.
Specifikationer
-
Varenummer:4233901024
-
EAN nummer:4741532901026Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:20132899Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal ledere:4.0
-
Armering:Nej
-
Beskyttelsesleder:Nej
-
Blykappe:Nej
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Farve yderkappe:Grå
-
Fiberoptiske elementer:Nej
-
Funktionsdygtighed:Nej
-
Godkendt udetemperatur, bevægeligt kabel:-20 - 50 °C
-
Godkendt udetemperatur, fast oplagt kabel:-40 - 90 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Ja
-
Halogenfri (i henhold til IEC 60754-2):Ja
-
Indvendig halvledende lag:Nej
-
Isolationsevne:Nej
-
Isolationsevne i henhold til IEC 60331:Nej
-
Koncentrisk leder:Ingen
-
Lamineret kappe:Nej
-
Langsgående vandtætte ledere:Nej
-
Lav røgudvikling i.h.t. EN 61034-2:Ja
-
Lav røgudvikling i.h.t. IEC 61034-2:Ja
-
Ledende belægning:Nej
-
Leder overflade:Blank
-
Lederform:Rund
-
Lederisolering:XLPE
-
Lederklasse:Klasse 1 = Fast leder
-
Ledermærkning:Farve
-
Ledermateriale:Aluminium
-
Mærkespænding DC:1500.0 V
-
Mærkespænding U0:0.6 kV
-
Materiale ydre beklædning:Polyolefin
-
Nominel diameter:22 mm
-
Nominel ledertværsnit:25.0 mm²
-
Nominel spænding U:1.0 kV
-
Oliebestandig i.h.t. IEC 60811-404:Nej
-
Reaktionsklasse brand i henhold til EN 13501-6:Eca
-
Skærm:Nej
-
Skærm langsgående vandtæt:Nej
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Udvendig diameter:22.0 mm
-
Ydre ledende lag:Nej
-
Producent/forhandler:Prysmian
