Beskrivelse
Anvendelse
Kabel HIK-AL-M kan anvendes til fast installation eller som forsyningskabel i tørre og fugtige områder, indendørs og udendørs samt nedgravet i jord. Det kan lægges i kabelbakker eller direkte i jorden og kan med forsigtighed nedpløjes. Installation udføres iht. SB, og strømbelastning er angivet iht. SB 2001:6.

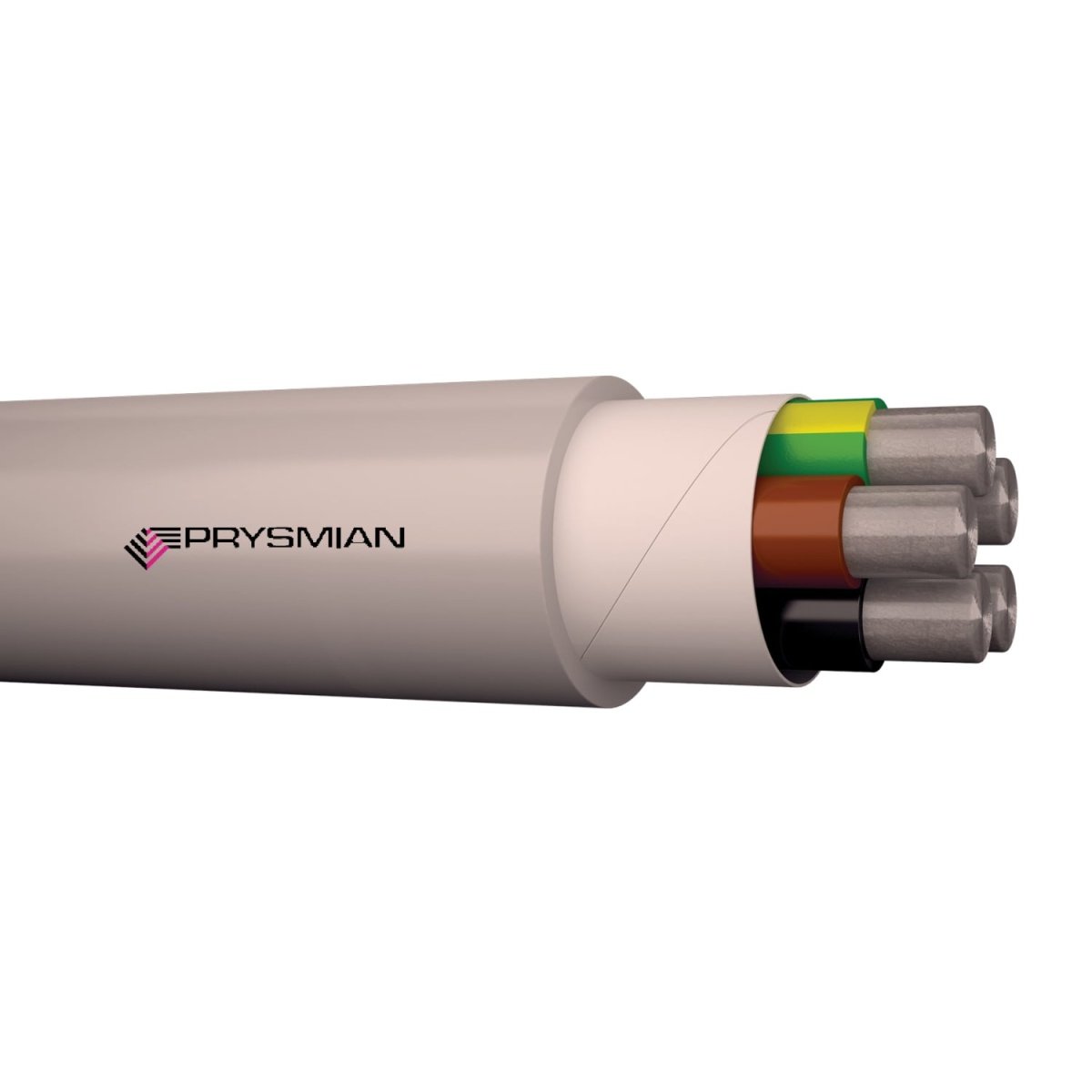

Konstruktion
- 5 ledere med massivt aluminium, lederklasse 1 og blank lederoverflade.
- Nominelt ledertværsnit: 25 mm². Lederen er rund; konstruktionen omfatter 16-25 mm² rund leder og 50-240 mm² sektorformet leder.
- Lederisolering: XLPE/PEX. Fyldkappe af halogenfri compound eller tape.
- Grå yderkappe af HFFR-polyolefin/halogenfri compound. Leverandørdata angiver desuden rivetråd under kappen, metermærkning og UV-resistens.

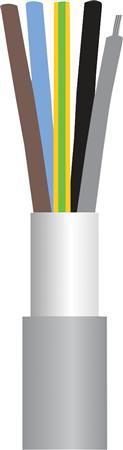

- 5-ledermærkning: blå, brun, sort, grå og grøn/gul. For 4-lederudgaven er farverne blå, brun, sort og grå.
- Udvendig diameter og nominel diameter: 24 mm.
Elektriske og brandtekniske specifikationer
- Mærkespænding: 0,6/1 kV (U₀: 0,6 kV, U: 1,0 kV). Mærkespænding DC: 1500 V.
- Prøvespænding: 4 kV AC.
- Maks. ledertemperatur: 90 °C. Kortslutningstemperatur: maks. 250 °C.
- Halogenfri iht. IEC 60754-1 og IEC 60754-2. Lav røgudvikling iht. IEC 61034 og EN 61034-2. Leverandørdata beskriver kablet som selvslukkende og angiver, at der ikke afgives korrosive gasser ved brand.
- Brandtekniske standarder: IEC 60332-1, IEC/EN 60332-1-2, IEC 60754-1, IEC 60754-2 og IEC 61034. CPR-reaktionsklasse: Eca iht. EN 13501-6.
Mekaniske specifikationer
- Tilladeligt træk: maks. 30 N/mm².
- Temperatur ved fast oplægning: -40 til +90 °C.
- Temperatur for bevægeligt kabel: -20 til +50 °C. Håndteringstemperatur er angivet til 0 til +50 °C; ved oplægning er maks. -20 °C angivet, og under 0 °C skal der udvises forsigtighed.
- Maks. bøjningsradius: 15 × D.
Øvrige data
Konstruktionsstandard er angivet som fabriksstandard. Leverandørdata angiver også IEC 60228, Cenelec HD 604-5D, IEC 60202-1, N1ZC7Z1-U (R-S) og N1A5Z1-U.
- Ingen skærm, armering, blykappe, tilledning eller koncentrisk leder.
- Ingen indvendigt halvledende lag, ydre ledende lag, ledende belægning, fiberoptiske elementer, lamineret kappe eller langsgående vandtætte ledere. Ingen vandtæt skærm.
- Ikke oliebestandigt iht. IEC 60811-404. Isolationsevne og funktionsdygtighed iht. IEC 60331 er angivet som nej.
- Produktnummer: 4233901037. Typenumre: 1247998 og 20132900. EAN: 4741532901033 og 5705154509021.
Specifikationer
-
Varenummer:4233901037
-
EAN nummer:4741532901033, 5705154509021Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1247998, 20132900Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Antal ledere:5.0
-
Armering:Nej
-
Beskyttelsesleder:Ja
-
Blykappe:Nej
-
Brandhæmmende:Iht. IEC/EN 60332-1-2
-
Farve yderkappe:Grå
-
Fiberoptiske elementer:Nej
-
Funktionsdygtighed:Nej
-
Godkendt udetemperatur, bevægeligt kabel:-20 - 50 °C
-
Godkendt udetemperatur, fast oplagt kabel:-40 - 90 °C
-
Halogenfri (i.h.t. EN 60754-1 / 2):Ja
-
Halogenfri (i henhold til IEC 60754-2):Ja
-
Indvendig halvledende lag:Nej
-
Isolationsevne:Nej
-
Isolationsevne i henhold til IEC 60331:Nej
-
Koncentrisk leder:Ingen
-
Lamineret kappe:Nej
-
Langsgående vandtætte ledere:Nej
-
Lav røgudvikling i.h.t. EN 61034-2:Ja
-
Lav røgudvikling i.h.t. IEC 61034-2:Ja
-
Ledende belægning:Nej
-
Leder overflade:Blank
-
Lederform:Rund
-
Lederisolering:XLPE
-
Lederklasse:Klasse 1 = Fast leder
-
Ledermærkning:Farve
-
Ledermateriale:Aluminium
-
Mærkespænding DC:1500.0 V
-
Mærkespænding U0:0.6 kV
-
Materiale ydre beklædning:Polyolefin
-
Nominel diameter:24 mm
-
Nominel ledertværsnit:25.0 mm²
-
Nominel spænding U:1.0 kV
-
Oliebestandig i.h.t. IEC 60811-404:Nej
-
Reaktionsklasse brand i henhold til EN 13501-6:Eca
-
Skærm:Nej
-
Skærm langsgående vandtæt:Nej
-
Tilladelig max. ledertemperatur:90.0 °C
-
Tilledning:Nej
-
Udvendig diameter:24.0 mm
-
Ydre ledende lag:Nej
-
Producent/forhandler:Prysmian
