Triarca kabelskab KSEÅ 30 18 09, 4-leder, 630 A, 60 moduler, grå, klasse II

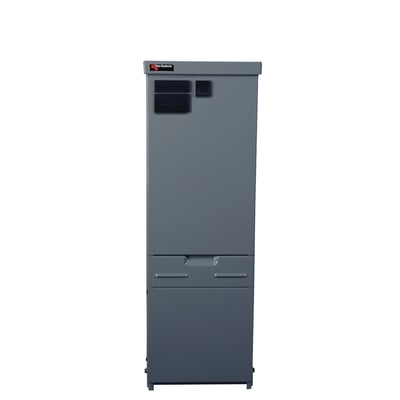

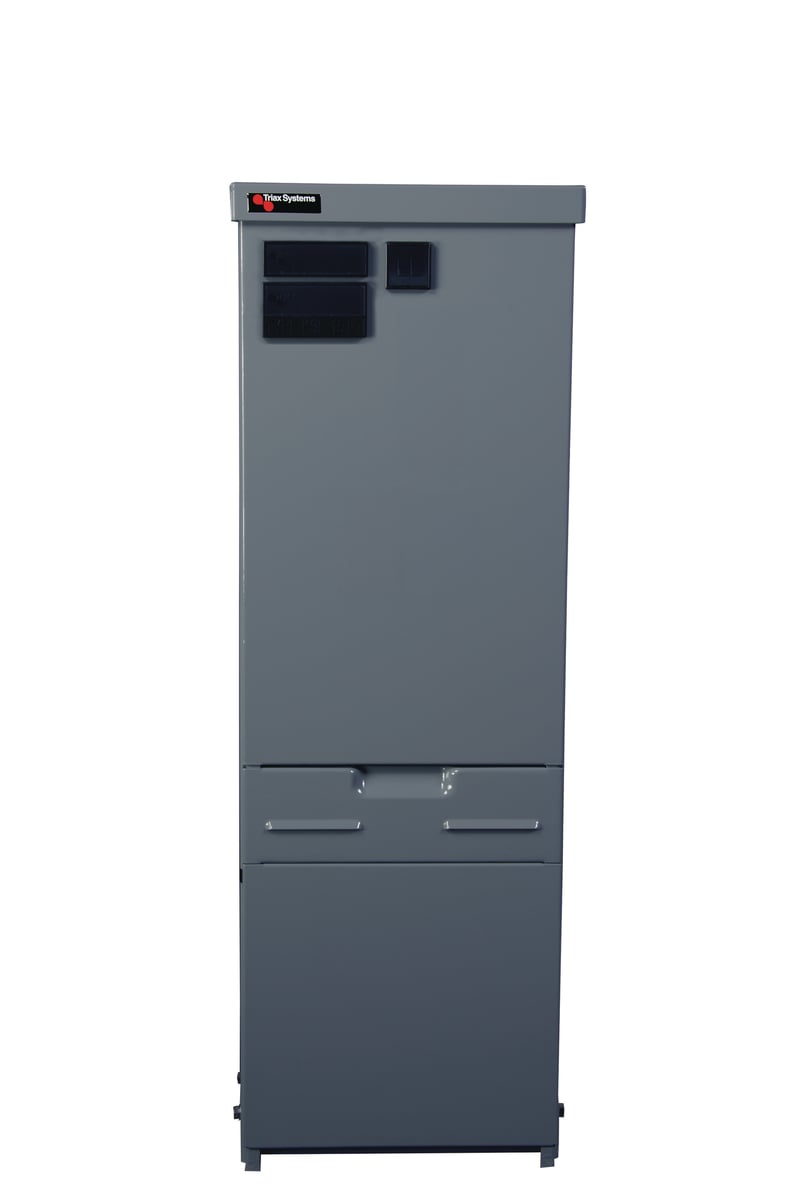

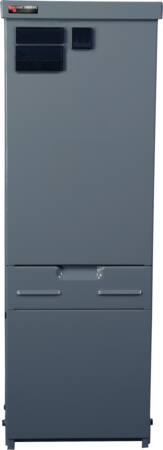

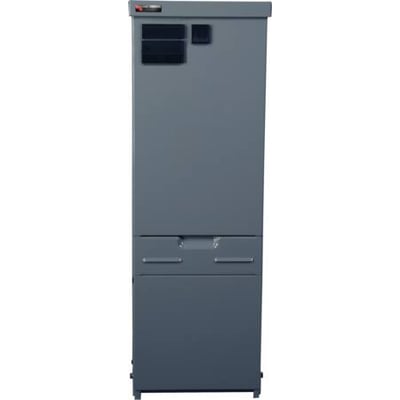

Gråt Triarca kabelskab KSEÅ 30 18 09 med lukket front og skiltelommer; 4-leder model med 630 A og 60 moduler.
PRISGARANTI
30+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Triarca KSE 30 18 09 er et gråt 4-leder kabelskab i galvaniseret stål med 630 A skinnesystem, 60 moduler og klasse II-isolering. Læs mere…
  • Varenr.:
    8211986232
  • EAN nr.:
    5711256986233
  • Typenr.:
    698623
pr. stk. inkl. moms
6.113,00 kr.

Måske interessant?

Beskrivelse

Triarca kabelskab til elforsyningsnet

KSEÅ 30 18 09 er et gråt 4-leder kabelskab fra Triarca med et 630 A skinnesystem og integreret N-skinne. Skabet er udviklet til det danske elforsyningsnetværk og leveres med skinnesystem. Denne model har 60 moduler og typebetegnelsen 698623.

Kapslingen er fremstillet af galvaniseret stål og overfladebehandlet med Rilsan. Overfladebehandlingen opfylder kravene til dobbeltisolering, klasse II, og er angivet med korrosionsklasse C4/C4n. Isoleringen er ifølge leverandøroplysninger testet ved 5,25 kV. Skabet er forberedt til DS/EN 61439.

Tekniske oplysninger

  • Udførelse: 4-leder
  • Skinnesystem: 630 A med integreret N-skinne
  • Moduler: 60
  • Materiale: galvaniseret stål
  • Tag: rustfrit stål
  • Overfladebehandling: Rilsan
  • Isolering: klasse II
  • Tætningsgrad: IP34D
  • IP 20-afdækning
  • Dobbelt skilterammer og trekantlås i plastikhus
  • Mål ifølge produktoplysninger: 700 x 396 x 198 mm (højde x bredde x dybde)
  • En anden leverandørbeskrivelse angiver målene 700 x 392 x 198 mm
  • Vægt: 29,8 kg
  • Varenummer: 8211986232
  • EAN: 5711256986233
  • Typenummer: 698623

Farve og tilbehør

KSE-kapslinger leveres som standard i Triarca-grøn eller grå, RAL 7037. Andre farver kan også fås. Der findes tilbehør, forlængersæt og løse reservedele, herunder låger og topdæksel.

Følgende komponenter er angivet som mulige kombinationer til KSE-skabet:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – DZ-sikringsliste, 2 x 63 A, 2,5–35 mm², 11 moduler
  • 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler
  • 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
  • 595925 – OC-dobbelt klemmesæt, 70–240 mm² SE/50–185 SM, DIN 2
  • 225931, 225932, 225933, 225934 og 225935 – pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 x DZ 63 A, varenummer 596006
  • 848611 og 848612 – patronhåndtag til sikringsliste 596006, henholdsvis 1-polet og 3-polet
  • 251886 og 251884 – sammenkoblingsbeslag til KSE og KSM ved side-om-side-montering, henholdsvis grå og grøn
  • 848618 og 848613 – beslag til parallelføring, henholdsvis DIN 00 og DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tomme firkantsokkel, One Tool
  • Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm

Andre størrelser i KSE-serien

Leverandørmaterialet angiver også følgende 4-leder- og 5-lederudgaver. Bredde er angivet som udvendigt mål, og modulantal og vægt følger leverandørens størrelsesoversigt.

  • 4-leder KSE 30 09 09: grå, varenummer 698566, og grøn, 698567; bredde 198 mm, 27 moduler, 20 kg
  • 4-leder KSE 30 12 09: grå, varenummer 698587, og grøn, 968588; bredde 264 mm, 38 moduler, 22,8 kg
  • 4-leder KSE 30 15 09: grå, varenummer 698617, og grøn, 698618; bredde 330 mm, 49 moduler, 26,5 kg
  • 4-leder KSE 30 18 09: grå, varenummer 698623, og grøn, 698624; bredde 396 mm, 60 moduler, 29,8 kg
  • 4-leder KSE 30 21 09: grå, varenummer 698638, og grøn, 698639; bredde 462 mm, 71 moduler, 34 kg
  • 4-leder KSE 30 27 09: grå, varenummer 698659, og grøn, 698660; bredde 594 mm, 93 moduler, 39,5 kg
  • 4-leder KSE 30 36 09: grå, varenummer 698680, og grøn, 698681; bredde 792 mm, 126 moduler, 57,5 kg
  • 4-leder KSE 30 45 09: grå, varenummer 698701, og grøn, 698702; bredde 990 mm, 159 moduler, 72,5 kg
  • 5-leder KSE 30 18 09: grå, varenummer 698610, og grøn, 698609; bredde 392 mm, 60 moduler, 29,8 kg
  • 5-leder KSE 30 21 09: grå, varenummer 698611, og grøn, 698613; bredde 462 mm, 71 moduler, 34 kg
  • 5-leder KSE 30 27 09: grå, varenummer 698612, og grøn, 698615; bredde 607 mm, 93 moduler, 43,5 kg
  • 5-leder KSE 30 36 09: grå, varenummer 698813, og grøn, 698035; bredde 792 mm, 126 moduler, 60 kg
  • 5-leder KSE 30 45 09: grå, varenummer 698795, og grøn, 698796; bredde 990 mm, 159 moduler, 72,5 kg. Leverandøroversigten angiver desuden AH428 ved den grå udgave.

Specifikationer

  • Varenummer:
    8211986232
  • EAN nummer:
    5711256986233
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    698623
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelskabe
  • Bestykket med samleskinne:
    True
  • Bredde:
    396.0 mm
  • Dybde:
    198.0 mm
  • Højde:
    700.0 mm
  • Materiale:
    Stål
  • Producent/forhandler:
    TRIARCA
