Beskrivelse
Kabelskab til elforsyningsnettet

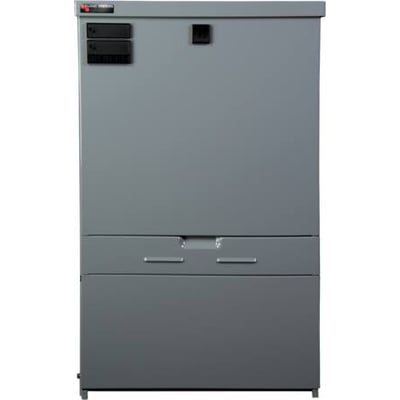

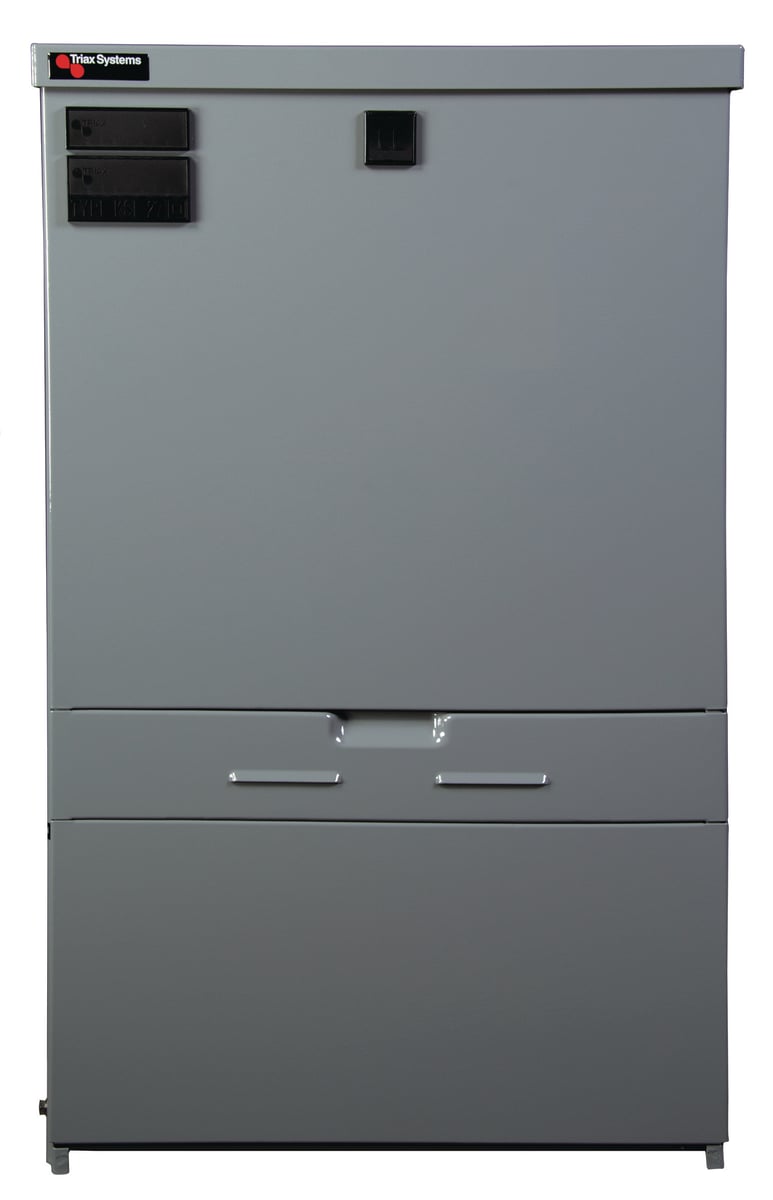

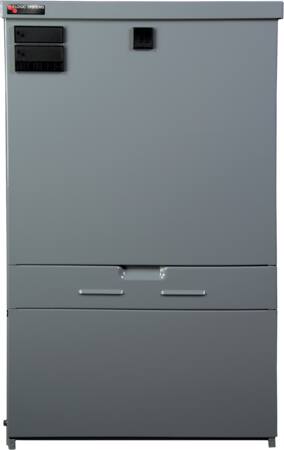

Triarca KSE 30 27 09 er et gråt kabelskab til det danske elforsyningsnet. Skabet er udført som 4-ledermodel med et 630 A skinnesystem, integreret N-skinne og 93 moduler. Det leveres med skinnesystem og IP 20-afdækning.
Kapslingen er fremstillet af galvaniseret stålplade med Rilsan-overfladebehandling, der opfylder kravene til dobbeltisolering, klasse II. Isoleringen er testet ved 5,25 kV. Skabet har kapslingsgrad IP34D og er forberedt til DS/EN 61439.
Tekniske oplysninger
- Model: KSE 30 27 09, 4-leder
- Typebetegnelse: 698659
- Strømværdi: 630 A
- Materiale: galvaniseret stål; Triarcas kabelskabe beskrives med tag i rustfrit stål
- Overfladebehandling: Rilsan
- Isolationsklasse: klasse II
- Korrosionsklasse: C4n
- Kapslingsgrad: IP34D; skinnesystemet har IP 20-afdækning
- Udvendige mål: 700 × 595 × 198 mm. Den oplyste bredde i produktegenskaberne er 594 mm.
- Bredde i variantoversigten: 594 mm
- Moduler: 93
- Vægt: 39,5 kg
- Farve: grå, RAL 7037
- Udstyret med samleskinne, integreret N-skinne, dobbelte skilterammer og trekantlås i plastikhus
KSE er Triarcas originale kabelskabsserie, udviklet til det danske elforsyningsnet. Serien fås også i Triarca-grøn, og andre farver er mulige. Der kan desuden fås tilbehør, forlængersæt og løse reservedele som låger og topdæksel.
Kompatibelt tilbehør
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940 – sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981 – sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
- 225931, 225932, 225933, 225934 og 225935 – pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, varenr. 596006
- 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – sammenkoblingsbeslag til KSE og KSM, side om side, grå
- 251884 – sammenkoblingsbeslag til KSE og KSM, side om side, grøn
- 848618 – beslag til parallelføring, DIN 00
- 848613 – beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel, One Tool
- Aflastningsbøjler med modlæg: 546122, 18–22 mm; 546126, 22–26 mm; 546130, 26–30 mm; 546134, 30–34 mm; 546138, 34–38 mm; 546142, 38–42 mm; 546146, 42–46 mm; 546150, 46–50 mm; 546154, 50–54 mm; 546158, 54–58 mm; 546164, 58–64 mm; 546176, 70–76 mm
Andre størrelser i KSE-serien
Variantoversigten angiver udvendig bredde, modulantal og vægt for modellerne nedenfor. Farverne er grå og grøn, med varenummer angivet for hver variant.
- 4-leder KSE 30 09 09: bredde 198 mm, 27 moduler, 20 kg; grå 698566, grøn 698567
- 4-leder KSE 30 12 09: bredde 264 mm, 38 moduler, 22,8 kg; grå 698587, grøn 968588
- 4-leder KSE 30 15 09: bredde 330 mm, 49 moduler, 26,5 kg; grå 698617, grøn 698618
- 4-leder KSE 30 18 09: bredde 396 mm, 60 moduler, 29,8 kg; grå 698623, grøn 698624
- 4-leder KSE 30 21 09: bredde 462 mm, 71 moduler, 34 kg; grå 698638, grøn 698639
- 4-leder KSE 30 27 09: bredde 594 mm, 93 moduler, 39,5 kg; grå 698659, grøn 698660
- 4-leder KSE 30 36 09: bredde 792 mm, 126 moduler, 57,5 kg; grå 698680, grøn 698681
- 4-leder KSE 30 45 09: bredde 990 mm, 159 moduler, 72,5 kg; grå 698701, grøn 698702
- 5-leder KSE 30 18 09: bredde 392 mm, 60 moduler, 29,8 kg; grå 698610, grøn 698609
- 5-leder KSE 30 21 09: bredde 462 mm, 71 moduler, 34 kg; grå 698611, grøn 698613
- 5-leder KSE 30 27 09: bredde 607 mm, 93 moduler, 43,5 kg; grå 698612, grøn 698615
- 5-leder KSE 30 36 09: bredde 792 mm, 126 moduler, 60 kg; grå 698813, grøn 698035
- 5-leder KSE 30 45 09: bredde 990 mm, 159 moduler, 72,5 kg; grå 698795, grøn 698796
Specifikationer
-
Varenummer:8211986591
-
EAN nummer:5711256986592Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:698659Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bestykket med samleskinne:Ja
-
Bredde:594.0 mm
-
Dybde:198.0 mm
-
Højde:700.0 mm
-
Materiale:Stål
-
Producent/forhandler:TRIARCA
