Beskrivelse

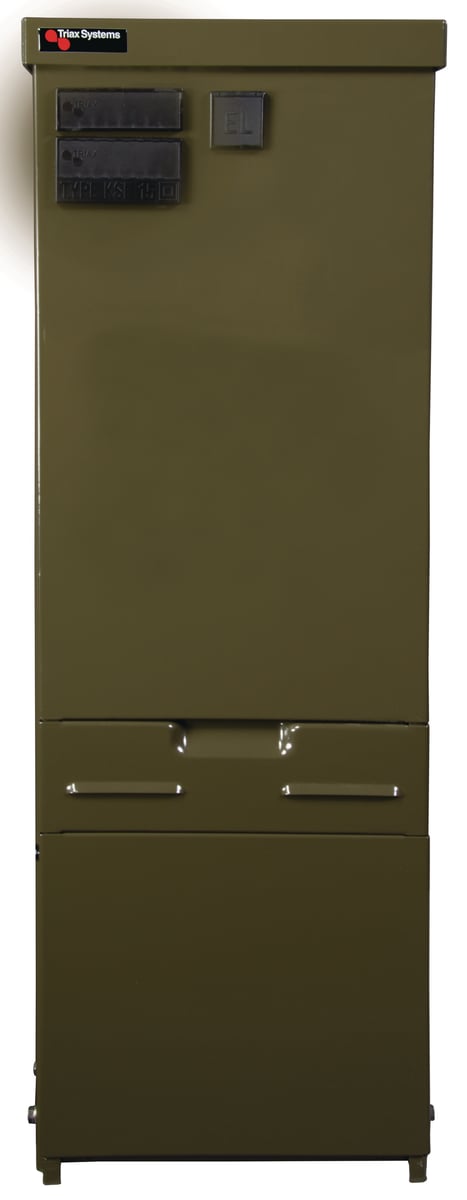

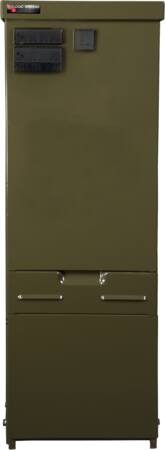

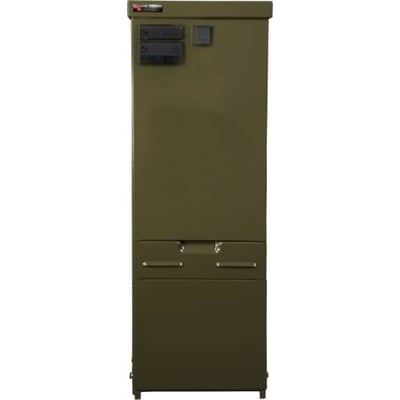

Triarca kabelskab KSEØ 301509
KSEØ 301509 er et grønt kabelskab fra Triarcas KSE-serie, udviklet til det danske elforsyningsnet. Skabet er udført med et 4-leder skinnesystem på 630 A, integreret N-skinne og IP 20-afdækning. Det har 49 moduler og er bestykket med samleskinne.
Kapslingen er fremstillet af sendzimirgalvaniseret stål med tag af rustfrit stål. Overfladen er behandlet med Rilsan. Isoleringen opfylder kravene til klasse II og er testet med en spænding på 5,25 kV. Skabet er forberedt til DS/EN 61439, og den oplyste tæthedsgrad er IP34D. Overfladebehandlingen er oplyst med korrosionsklasse C4n, minimum C4.
- Farve: grøn. KSE-serien leveres også i grå, RAL 7037, og andre farver er mulige.
- Dobbelt skilterammer og trekantlås i plastikhus.
- Typebetegnelse: 698618.
- Produktnummer: 8211986180.
- EAN: 5711256986189.
- Vægt: 26,5 kg.
Mål
Produktattributterne angiver højde 675 mm, bredde 330 mm og dybde 198 mm. Supplerende produktdata angiver udvendige mål på 700 × 330 × 198 mm.
Tilbehør og kompatible dele
Der kan anvendes tilbehør og forlængersæt til KSE-skabet. Løse reservedele omfatter blandt andet låger og topdæksel. Følgende dele er angivet som kompatible eller anvendelige sammen med skabet:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler.
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler.
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler.
- 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler.
- 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler.
- 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler.
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler.
- 595917 – OC-afgangsklemmesæt til 16–35 mm², DIN 00.
- 595918 – OC-afgangsklemmesæt til 25–95 mm², DIN 00.
- 595919 – OC-afgangsklemmesæt til 50–95 mm², DIN 2/FSD.
- 595920 – OC-afgangsklemmesæt til 95–240 mm², DIN 2/FSD.
- 595991 – OC-afgangsklemmesæt til 95–300 mm², DIN 2.
- 595925 – OC-dobbeltklemmesæt til 70–240 mm², SE/50–185 SM, DIN 2.
- 225931, 225932, 225933, 225934 og 225935 – pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, 596006.
- 848611 – patronhåndtag, 1-pol, til sikringsliste 596006.
- 848612 – patronhåndtag, 3-pol, til sikringsliste 596006.
- 251886 – sammenkoblingsbeslag til KSE og KSM, side om side, grå.
- 251884 – sammenkoblingsbeslag til KSE og KSM, side om side, grøn.
- 848618 – beslag til parallelføring, DIN 00.
- 848613 – beslag til parallelføring, DIN 2.
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel, One Tool.
- Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm.
Størrelser i KSE-serien
Leverandørdataene angiver nedenstående størrelser og varianter. Bredde, modulantal og vægt er gengivet som oplyst.
- 4-leder, KSE 30 09 09: grå, varenummer 698566, bredde 198 mm, 27 moduler, 20 kg; grøn, varenummer 698567, samme mål og vægt.
- 4-leder, KSE 30 12 09: grå, varenummer 698587, bredde 264 mm, 38 moduler, 22,8 kg; grøn, varenummer 968588, samme mål og vægt.
- 4-leder, KSE 30 15 09: grå, varenummer 698617, bredde 330 mm, 49 moduler, 26,5 kg; grøn, varenummer 698618, samme mål og vægt.
- 4-leder, KSE 30 18 09: grå, varenummer 698623, bredde 396 mm, 60 moduler, 29,8 kg; grøn, varenummer 698624, samme mål og vægt.
- 4-leder, KSE 30 21 09: grå, varenummer 698638, bredde 462 mm, 71 moduler, 34 kg; grøn, varenummer 698639, samme mål og vægt.
- 4-leder, KSE 30 27 09: grå, varenummer 698659, bredde 594 mm, 93 moduler, 39,5 kg; grøn, varenummer 698660, samme mål og vægt.
- 4-leder, KSE 30 36 09: grå, varenummer 698680, bredde 792 mm, 126 moduler, 57,5 kg; grøn, varenummer 698681, samme mål og vægt.
- 4-leder, KSE 30 45 09: grå, varenummer 698701, bredde 990 mm, 159 moduler, 72,5 kg; grøn, varenummer 698702, samme mål og vægt.
- 5-leder, KSE 30 18 09: grå, varenummer 698610, bredde 392 mm, 60 moduler, 29,8 kg; grøn, varenummer 698609, samme mål og vægt.
- 5-leder, KSE 30 21 09: grå, varenummer 698611, bredde 462 mm, 71 moduler, 34 kg; grøn, varenummer 698613, samme mål og vægt.
- 5-leder, KSE 30 27 09: grå, varenummer 698612, bredde 607 mm, 93 moduler, 43,5 kg; grøn, varenummer 698615, samme mål og vægt.
- 5-leder, KSE 30 36 09: grå, varenummer 698813, bredde 792 mm, 126 moduler, 60 kg; grøn, varenummer 698035, samme mål og vægt.
- 5-leder, KSE 30 45 09: grå, varenummer 698795, bredde 990 mm, 159 moduler, angivet vægt 72,5 kg samt AH428 i leverandørdata; grøn, varenummer 698796, bredde 990 mm, 159 moduler, 72,5 kg.
Specifikationer
-
Varenummer:8211986180
-
EAN nummer:5711256986189Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:698618Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bestykket med samleskinne:Ja
-
Bredde:330 mm
-
Dybde:198 mm
-
Højde:675 mm
-
Materiale:Stål
-
Producent/forhandler:TRIARCA
