Triarca kabelskab KSEÅ 30 21 09, 4-leder, 630 A, 71 moduler, klasse II, grå

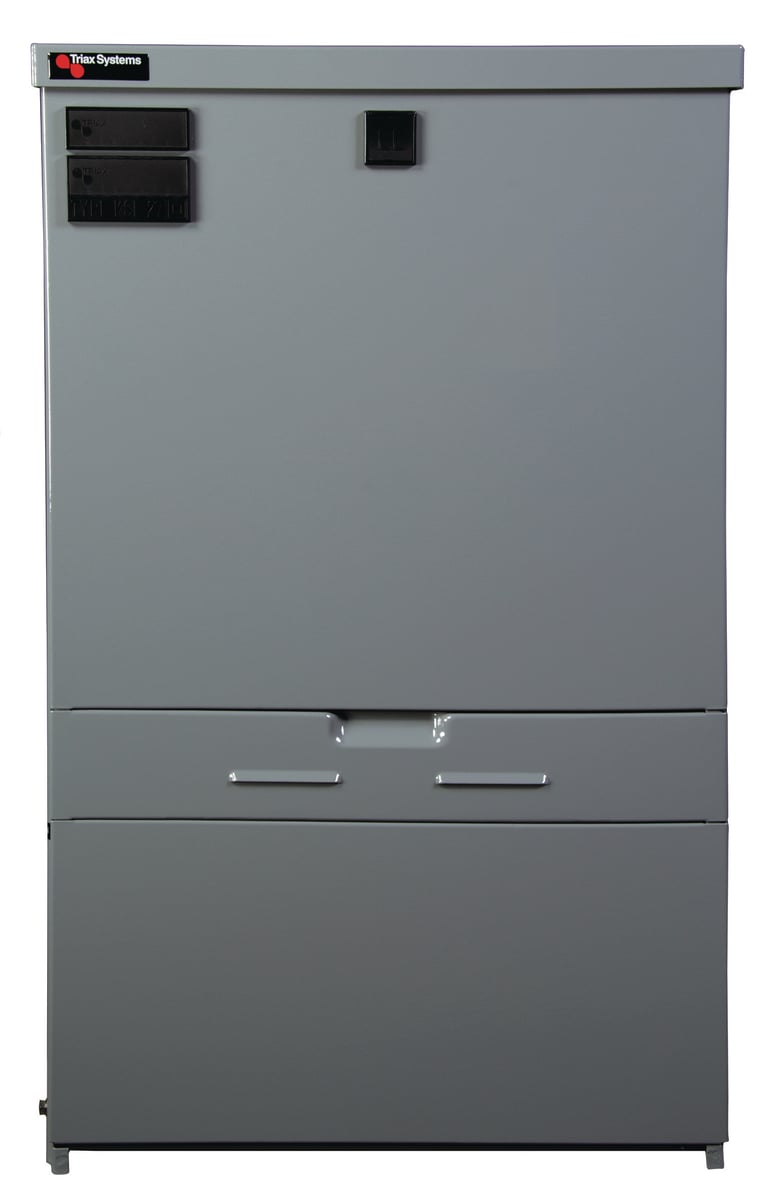

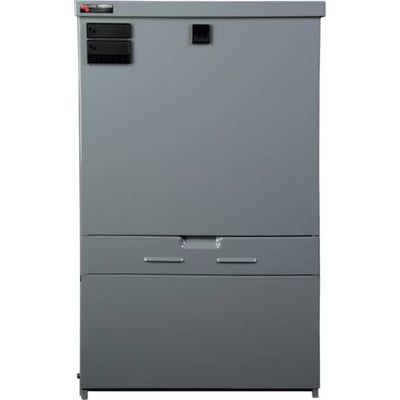

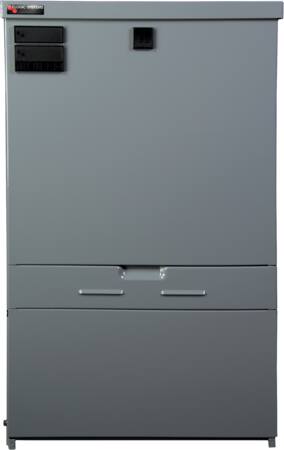

Gråt Triarca KSEÅ 30 21 09 kabelskab set forfra med lukket låge og mærkefelter.Triarca KSEÅ 30 21 09 kabelskab set tættere forfra med synligt logo, skilterammer og lågegreb.
PRISGARANTI
10+ stk. på lager
Levering til din adresse 99,00 kr. (leveres fra i morgen til torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fra i morgen til torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Gråt Triarca KSEÅ-kabelskab med 4-leder 630 A skinnesystem, integreret N-skinne, 71 moduler og klasse II-isolering. Læs mere…
  • Varenr.:
    8211986384
  • EAN nr.:
    5711256986387
  • Typenr.:
    698638
pr. stk. inkl. moms
6.823,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Triarca KSEÅ 30 21 09 er et gråt kabelskab til det danske elforsyningsnet. Skabet har et 4-leder 630 A skinnesystem med integreret N-skinne og IP 20-afdækning. Det opfylder kravene til dobbeltisolering, klasse II.

Kapslingen er fremstillet af galvaniseret stål. Triarcas KSE-serie beskrives med sendzimirgalvaniseret stål og tag i rustfrit stål. Overfladebehandlingen er angivet som pulverlakering i produktattributterne, mens leverandørbeskrivelsen specificerer en Rilsan-belægning. Korrosionsklassen er angivet som minimum C4 og som C4n i den tekniske beskrivelse.

Tekniske specifikationer

  • Model: KSEÅ 30 21 09 / KSE 30 21 09
  • Type: 698638
  • Varenummer: 8211986384
  • EAN: 5711256986387
  • Udførelse: 4-leder, 630 A, 71 moduler
  • Farve: grå, RAL 7037
  • Materiale: galvaniseret stål
  • Isolering: klasse II, dobbeltisoleret; isoleringen er testet med 5,25 kV
  • Kapslingsklasse: IP 34D
  • Afdækning til skinnesystem: IP 20
  • Forberedt til DS/EN 61439
  • Monteringsplade: ja
  • Højde: 700 mm
  • Dybde: 198 mm
  • Bredde: 462 mm ifølge produktattributter og serieoversigt
  • Vægt: 34 kg
  • Produktbeskrivelsen angiver også udvendige mål på 700 × 460 × 198 mm.
  • Skabet har dobbelte skilterammer og trekantlås i plastikhus.

Tilbehør og kombinationsmuligheder

KSE-skabet kan kombineres med tilbehør, forlængersæt og reservedele. Følgende kompatible dele er angivet i leverandørmaterialet:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
  • 595940 – sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
  • 595981 – sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
  • 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
  • Pasindsatser til sikringsliste 596006: 10 A (225931), 16 A (225932), 25 A (225933), 35 A (225934) og 50 A (225935)
  • 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
  • 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
  • 251886 – sammenkoblingsbeslag til KSE og KSM, side om side, grå
  • 251884 – sammenkoblingsbeslag til KSE og KSM, side om side, grøn
  • 848618 – beslag til parallelføring, DIN 00
  • 848613 – beslag til parallelføring, DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel (One Tool)
  • Aflastningsbøjler med modlæg: 546122, 18–22 mm; 546126, 22–26 mm; 546130, 26–30 mm; 546134, 30–34 mm; 546138, 34–38 mm; 546142, 38–42 mm; 546146, 42–46 mm; 546150, 46–50 mm; 546154, 50–54 mm; 546158, 54–58 mm; 546164, 58–64 mm; 546176, 70–76 mm.
  • Løse reservedele omfatter blandt andet låger og topdæksel.

Andre størrelser i KSE-serien

Serieoversigten indeholder følgende 4-leder-varianter. Målene nedenfor er udvendig bredde; moduler og vægt er angivet efter leverandørens oversigt:

  • KSE 30 09 09: 198 mm, 27 moduler, 20 kg; grå 698566, grøn 698567
  • KSE 30 12 09: 264 mm, 38 moduler, 22,8 kg; grå 698587, grøn 968588
  • KSE 30 15 09: 330 mm, 49 moduler, 26,5 kg; grå 698617, grøn 698618
  • KSE 30 18 09: 396 mm, 60 moduler, 29,8 kg; grå 698623, grøn 698624
  • KSE 30 21 09: 462 mm, 71 moduler, 34 kg; grå 698638, grøn 698639
  • KSE 30 27 09: 594 mm, 93 moduler, 39,5 kg; grå 698659, grøn 698660
  • KSE 30 36 09: 792 mm, 126 moduler, 57,5 kg; grå 698680, grøn 698681
  • KSE 30 45 09: 990 mm, 159 moduler, 72,5 kg; grå 698701, grøn 698702

Serieoversigten indeholder også følgende 5-leder-varianter:

  • KSE 30 18 09: 392 mm, 60 moduler, 29,8 kg; grå 698610, grøn 698609
  • KSE 30 21 09: 462 mm, 71 moduler, 34 kg; grå 698611, grøn 698613
  • KSE 30 27 09: 607 mm, 93 moduler, 43,5 kg; grå 698612, grøn 698615
  • KSE 30 36 09: 792 mm, 126 moduler, 60 kg; grå 698813, grøn 698035
  • KSE 30 45 09: 990 mm, 159 moduler, 72,5 kg; grå 698795, grøn 698796

KSE-serien fås ifølge leverandørmaterialet som standard i Triarca-grøn eller grå. Andre farver er også angivet som en mulighed.

Specifikationer

  • Varenummer:
    8211986384
  • EAN nummer:
    5711256986387
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    698638
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Bredde:
    462.0 mm
  • Dybde:
    198.0 mm
  • Højde:
    700.0 mm
  • Materiale:
    Stål
  • Med monteringsplade:
    Ja
  • Overfladebehandling:
    Pulverlakering
  • Producent/forhandler:
    TRIARCA
