Triarca kabelskab KSEØ 30 12 09, 4-leder, 630 A, 38 moduler, grøn, klasse II

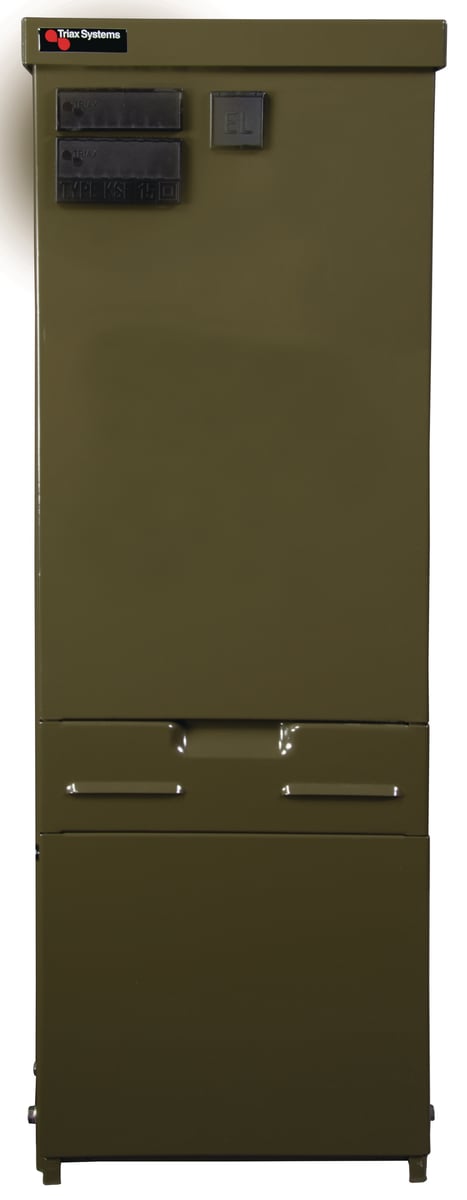

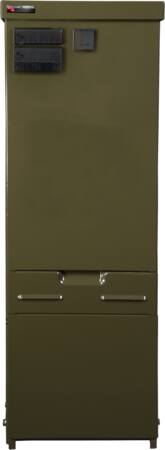

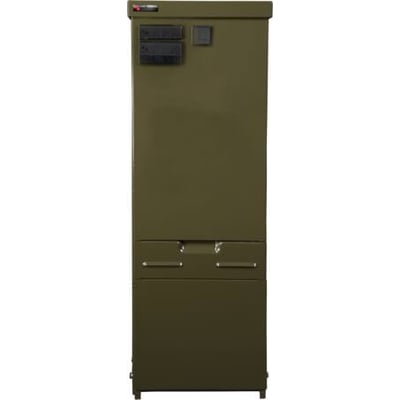

Grønt Triarca KSEØ 30 12 09-kabelskab set forfra med todelt låge, mærkefelter og håndtag.Grønt Triarca KSEØ 30 12 09-kabelskab set forfra med synligt Triarc Systems-logo, mærkefelter og håndtag.
PRISGARANTI
40+ stk. på lager
Levering til din adresse 99,00 kr. (leveres fra i morgen til torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fra i morgen til torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Grønt Triarca KSEØ-kabelskab med 4-leder, 630 A skinnesystem, integreret N-skinne, 38 moduler og klasse II-isolering. Mål: 700 × 264 × 198 mm. Læs mere…
  • Varenr.:
    8211985880
  • EAN nr.:
    5711256985885
  • Typenr.:
    698588
pr. stk. inkl. moms
4.580,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Triarca KSEØ 30 12 09 er et grønt kabelskab til det danske elforsyningsnet. Skabet er udført som 4-leder med et 630 A skinnesystem og integreret N-skinne. Det leveres med IP 20-afdækning og har kapslingsklasse IP 34D.

Kapslingen er fremstillet af galvaniseret stål med Rilsan-overfladebehandling, der opfylder kravene til dobbeltisolering, klasse II. Skabet har dobbelt skilterammer og trekantlås i plastikhus. KSE-kabelskabe er forberedt til DS/EN 61439, og isoleringen er testet med en spænding på 5,25 kV. Produktbeskrivelsen angiver korrosionsklasse C4.

Tekniske specifikationer

  • Model: KSEØ 30 12 09
  • Typebetegnelse: 698588
  • Antal ledere: 4
  • Skinnesystem: 630 A med integreret N-skinne
  • Moduler: 38
  • Farve: grøn, Triarca-grøn
  • Materiale: galvaniseret stål; tag af rustfrit stål
  • Overfladebehandling: Rilsan
  • Isolationsklasse: klasse II
  • Kapslingsklasse: IP 34D; IP 20-afdækning
  • Udvendige mål: 700 × 264 × 198 mm (højde × bredde × dybde)
  • Udvendig bredde: 264 mm

KSE-serien leveres som standard i Triarca-grøn eller grå (RAL 7037). Andre farver kan også vælges. Til serien findes tilbehør, forlængersæt og reservedele, herunder låger og topdæksler.

Kompatibelt tilbehør

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
  • 595940 – sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
  • 595981 – sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
  • 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
  • 225931, 225932, 225933, 225934 og 225935 – pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, 596006
  • 848611 og 848612 – patronhåndtag til sikringsliste, henholdsvis 1-polet og 3-polet
  • 251886 – sammenkoblingsbeslag til KSE og KSM, side/side, grå
  • 251884 – sammenkoblingsbeslag til KSE og KSM, side/side, grøn
  • 848618 – beslag til parallelføring, DIN 00
  • 848613 – beslag til parallelføring, DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8" firkantsokkel (One Tool)
  • Aflastningsbøjler med modlæg: 546122, 18–22 mm; 546126, 22–26 mm; 546130, 26–30 mm; 546134, 30–34 mm; 546138, 34–38 mm; 546142, 38–42 mm; 546146, 42–46 mm; 546150, 46–50 mm; 546154, 50–54 mm; 546158, 54–58 mm; 546164, 58–64 mm; 546176, 70–76 mm

Til projektering af kabelskabet findes Easy Planner på kabelskab.dk. Adgang kan kræve login eller anmodning om adgang, og der kan hentes dokumentation.

Andre størrelser i KSE-serien

Serien omfatter også 4-leder- og 5-ledervarianter. Nedenfor er de øvrige størrelser angivet med udvendig bredde, modulantal, vægt og varenummer fra variantoversigten.

  • 4-leder KSE 30 09 09: grå 698566 og grøn 698567; bredde 198 mm, 27 moduler, 20 kg
  • 4-leder KSE 30 15 09: grå 698617 og grøn 698618; bredde 330 mm, 49 moduler, 26,5 kg
  • 4-leder KSE 30 18 09: grå 698623 og grøn 698624; bredde 396 mm, 60 moduler, 29,8 kg
  • 4-leder KSE 30 21 09: grå 698638 og grøn 698639; bredde 462 mm, 71 moduler, 34 kg
  • 4-leder KSE 30 27 09: grå 698659 og grøn 698660; bredde 594 mm, 93 moduler, 39,5 kg
  • 4-leder KSE 30 36 09: grå 698680 og grøn 698681; bredde 792 mm, 126 moduler, 57,5 kg
  • 4-leder KSE 30 45 09: grå 698701 og grøn 698702; bredde 990 mm, 159 moduler, 72,5 kg
  • 5-leder KSE 30 18 09: grå 698610 og grøn 698609; bredde 392 mm, 60 moduler, 29,8 kg
  • 5-leder KSE 30 21 09: grå 698611 og grøn 698613; bredde 462 mm, 71 moduler, 34 kg
  • 5-leder KSE 30 27 09: grå 698612 og grøn 698615; bredde 607 mm, 93 moduler, 43,5 kg
  • 5-leder KSE 30 36 09: grå 698813 og grøn 698035; bredde 792 mm, 126 moduler, 60 kg
  • 5-leder KSE 30 45 09: grå 698795 og grøn 698796; bredde 990 mm, 159 moduler, 72,5 kg

Specifikationer

  • Varenummer:
    8211985880
  • EAN nummer:
    5711256985885
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    698588
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Bestykket med samleskinne:
    Ja
  • Bredde:
    264.0 mm
  • Dybde:
    198.0 mm
  • Højde:
    700.0 mm
  • Materiale:
    Stål
  • Producent/forhandler:
    TRIARCA
