Beskrivelse

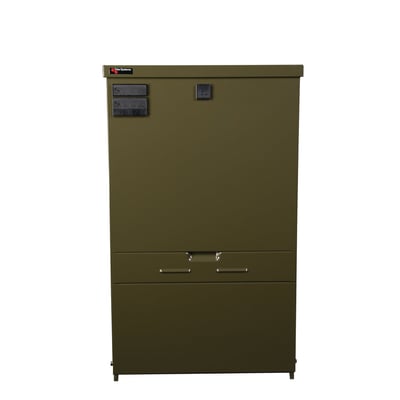

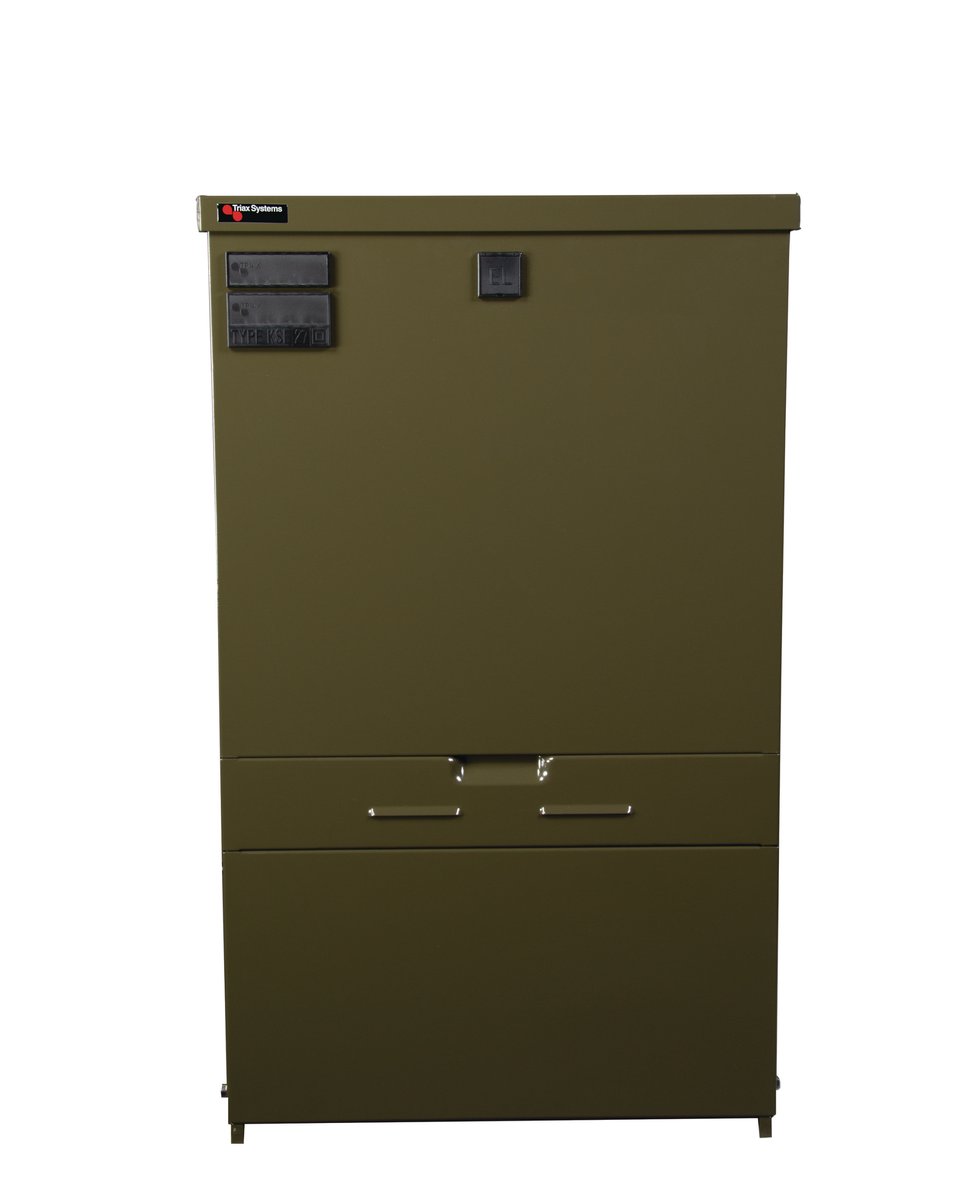

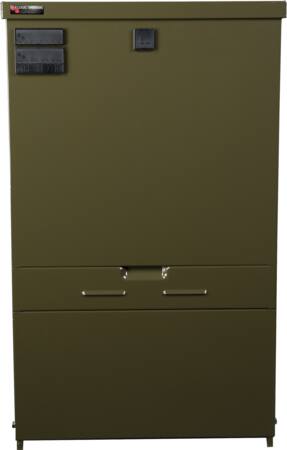

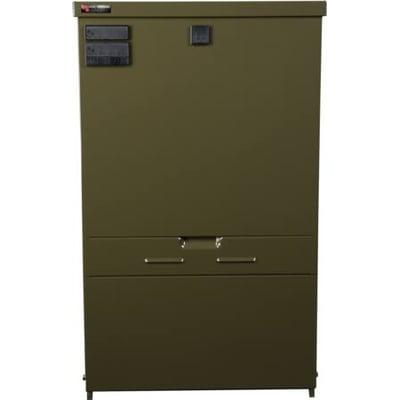

Triarca KSEØ 302709 er et grønt kabelskab til det danske elforsyningsnet. Skabet har et 4-leder 630 A skinnesystem med integreret N-skinne og IP 20-afdækning. Kapslingen opfylder kravene til dobbeltisolering, klasse II.
Tekniske specifikationer
- Type: KSE 30 27 09, 93M
- Varenummer: 698660
- Produktnummer: 8211986601
- EAN: 5711256986608
- Antal ledere: 4
- Skinnesystem: 630 A med integreret N-skinne
- Modulkapacitet: 93 moduler
- Tætningsgrad: IP34D; skinnesystemet leveres med IP 20-afdækning
- Isolering: klasse II, testet med 5,25 kV
- Standard: forberedt til DS/EN 61439
- Materiale: galvaniseret Sendzimir-stål; Triarcas kabelskabe beskrives med tag i rustfrit stål
- Overflade: Rilsan-belægning; overfladebehandling er også angivet som pulverlakering
- Korrosionsklasse: C4n
- Farve: grøn. KSE-serien leveres også i grå, RAL 7037, og andre farver kan vælges
- Højde: 700 mm. Bredde: 594 mm ifølge attributdata. Dybde: 198 mm. Leverandørens beskrivelse angiver udvendige mål som 700 × 595 × 198 mm
- Vægt: 39,5 kg
- Skabet har dobbelt skilterammer og trekantlås i plastikhus
KSE er Triarcas kabelskabsserie, udviklet til det danske elforsyningsnet og leveret med skinnesystem. Til serien findes tilbehør, forlængersæt og reservedele, herunder låger og topdæksler.
Komponenter og tilbehør
Følgende komponenter er angivet som tilbehør eller dele, der kan anvendes sammen med KSE-serien:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – Sikringsliste DZ 2 × 63 A, 2,5–35 mm², 11 moduler
- 595940 – Sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981 – Sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbeltklemmesæt, 70–240 mm² SE/50–185 SM, DIN 2
- 225931 – Pasindsats 10 A til sikringsliste 2 × DZ 63 A, 596006
- 225932 – Pasindsats 16 A til sikringsliste 2 × DZ 63 A, 596006
- 225933 – Pasindsats 25 A til sikringsliste 2 × DZ 63 A, 596006
- 225934 – Pasindsats 35 A til sikringsliste 2 × DZ 63 A, 596006
- 225935 – Pasindsats 50 A til sikringsliste 2 × DZ 63 A, 596006
- 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – Sammenkoblingsbeslag til KSE og KSM, side om side, grå
- 251884 – Sammenkoblingsbeslag til KSE og KSM, side om side, grøn
- 848618 – Beslag til parallelføring, DIN 00
- 848613 – Beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tommers firkantsokkel (One Tool)
- Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm
Planlægning af kabelskabet
Ved valg af komponenter til installationen skal antal tilgange og afgange samt kabeldimensioner og kabeldiametre afklares. Det skal også vurderes, om kabelføringen skal sløjfes videre til næste kabelskab; FSD kan anvendes til dette. Vælg desuden aflastningsbøjle til hvert kabel. Pasindsats er relevant, hvis sikringsliste 596006 indgår. Afhængigt af installationen kan der også være behov for beslag til parallelføring og installationsværktøj.
Specifikationer
-
Varenummer:8211986601
-
EAN nummer:5711256986608Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:698660Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bredde:594.0 mm
-
Dybde:198.0 mm
-
Højde:700.0 mm
-
Materiale:Stål
-
Med monteringsplade:Ja
-
Overfladebehandling:Pulverlakering
-
Producent/forhandler:TRIARCA
