Beskrivelse

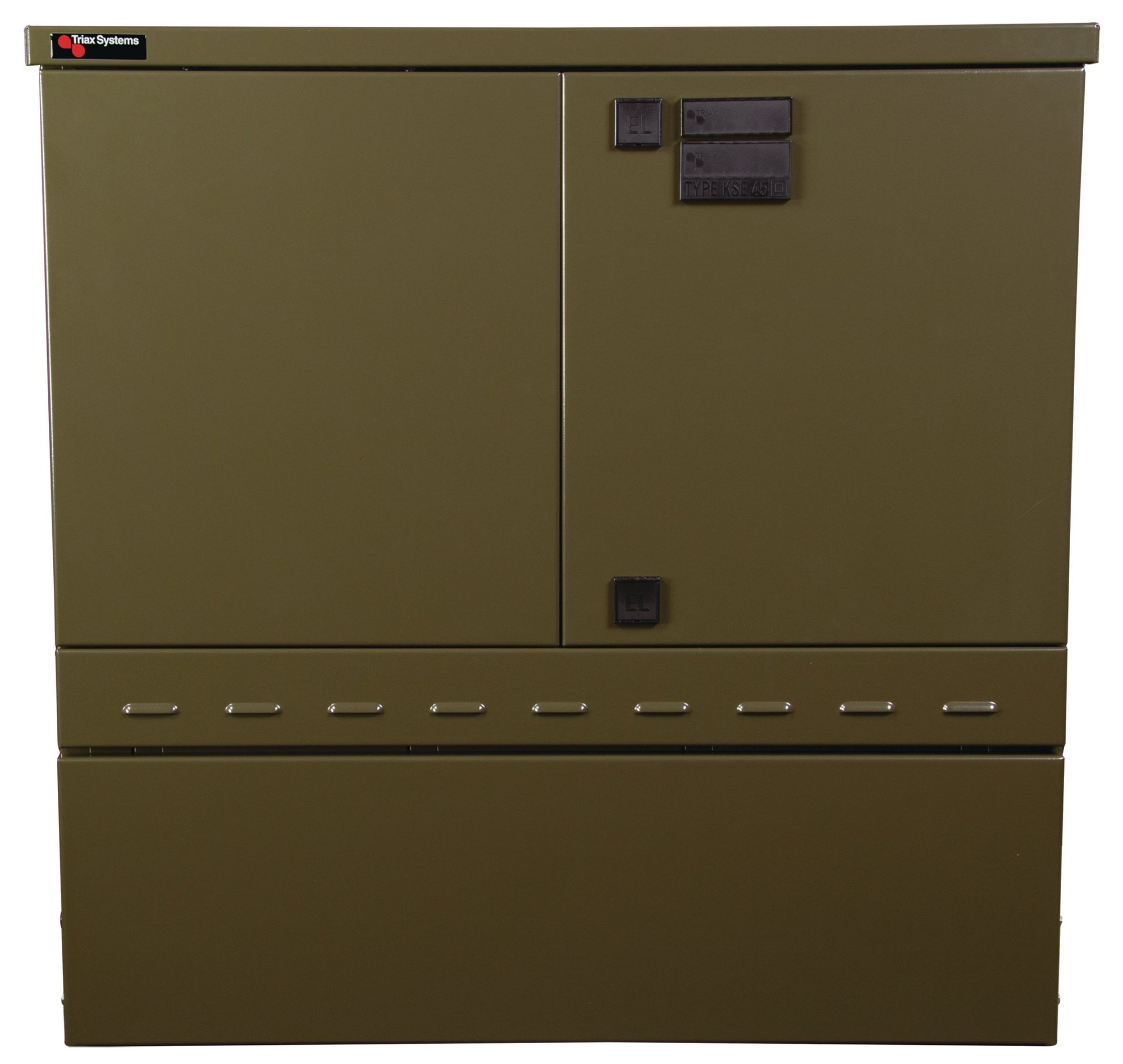

Triarca KSEØ 304509 er et grønt kabelskab med 4-leder 630 A skinnesystem og integreret N-skinne. Skabet er fremstillet af galvaniseret stål med Rilsan-overfladebehandling, der opfylder kravene til dobbeltisolering, klasse II.
Tekniske specifikationer
- Skinnesystem: 4-leder, 630 A, med integreret N-skinne
- Afdækning: IP 20
- Kapslingsklasse: IP 34D
- Isolationsklasse: klasse II
- Korrosionsklasse: C4n, minimum C4
- Materiale: galvaniseret stål
- Overfladebehandling: Rilsan
- Udvendige mål (højde x bredde x dybde): 700 x 990 x 198 mm
- Moduler: 159
- Vægt: 72,5 kg
- Varenummer: 8211987024
- Typenummer: 698702
- EAN: 5711256987025

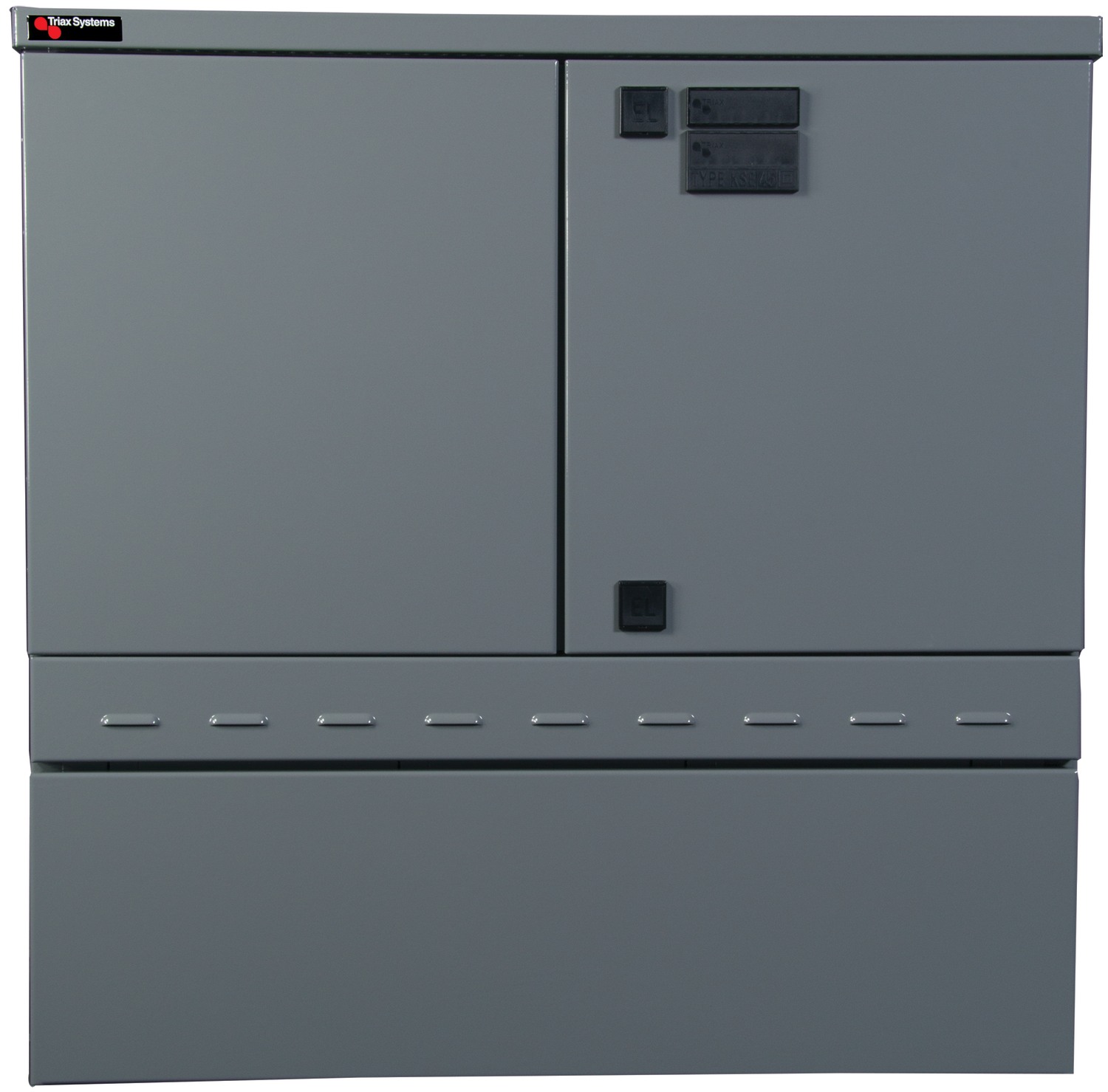

KSE-kapslingerne er udviklet til det danske elforsyningsnetværk og leveres med skinnesystem. Serien har dobbelt skilterammer og trekantlås i plastikhus. Standardfarverne for KSE-serien er Triarca-grøn og grå (RAL 7037); andre farver kan også vælges.
Tilbehør og kompatible komponenter
KSE-kabelskabet kan kombineres med følgende komponenter og tilbehør:
- 595934 – IC indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – Sikringsliste DZ 2 x 63 A, 2,5–35 mm², 11 moduler
- 595940 – Sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981 – Sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
- 225931 – Pasindsats 10 A til sikringsliste 2 x DZ 63 A, 596006
- 225932 – Pasindsats 16 A til sikringsliste 2 x DZ 63 A, 596006
- 225933 – Pasindsats 25 A til sikringsliste 2 x DZ 63 A, 596006
- 225934 – Pasindsats 35 A til sikringsliste 2 x DZ 63 A, 596006
- 225935 – Pasindsats 50 A til sikringsliste 2 x DZ 63 A, 596006
- 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – Sammenkoblingsbeslag til KSE og KSM, side om side, grå
- 251884 – Sammenkoblingsbeslag til KSE og KSM, side om side, grøn
- 848618 – Beslag til parallelføring, DIN 00
- 848613 – Beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8" firkantsokkel (One Tool)
- 546122 – Aflastningsbøjle med modlæg, 18–22 mm
- 546126 – Aflastningsbøjle med modlæg, 22–26 mm
- 546130 – Aflastningsbøjle med modlæg, 26–30 mm
- 546134 – Aflastningsbøjle med modlæg, 30–34 mm
- 546138 – Aflastningsbøjle med modlæg, 34–38 mm
- 546142 – Aflastningsbøjle med modlæg, 38–42 mm
- 546146 – Aflastningsbøjle med modlæg, 42–46 mm
- 546150 – Aflastningsbøjle med modlæg, 46–50 mm
- 546154 – Aflastningsbøjle med modlæg, 50–54 mm
- 546158 – Aflastningsbøjle med modlæg, 54–58 mm
- 546164 – Aflastningsbøjle med modlæg, 58–64 mm
- 546176 – Aflastningsbøjle med modlæg, 70–76 mm
Skabets konfiguration afhænger blandt andet af antal tilgange og afgange samt kabeldimensioner og kabeldiametre. Ved sløjfning videre til næste kabelskab kan FSD anvendes. Der kan desuden vælges aflastningsbøjle til hvert kabel, beslag til parallelføring og installationstilbehør. Pasindsats er relevant ved valg af sikringsliste 596006.
Andre størrelser i KSE-serien
Leverandørdataene angiver følgende varianter. Målene nedenfor er udvendig bredde; modulantal og vægt er angivet efter varenummeret.
- 4-leder, KSE 30 09 09: grå 698566 og grøn 698567, bredde 198 mm, 27 moduler, 20 kg
- 4-leder, KSE 30 12 09: grå 698587 og grøn 968588, bredde 264 mm, 38 moduler, 22,8 kg
- 4-leder, KSE 30 15 09: grå 698617 og grøn 698618, bredde 330 mm, 49 moduler, 26,5 kg
- 4-leder, KSE 30 18 09: grå 698623 og grøn 698624, bredde 396 mm, 60 moduler, 29,8 kg
- 4-leder, KSE 30 21 09: grå 698638 og grøn 698639, bredde 462 mm, 71 moduler, 34 kg
- 4-leder, KSE 30 27 09: grå 698659 og grøn 698660, bredde 594 mm, 93 moduler, 39,5 kg
- 4-leder, KSE 30 36 09: grå 698680 og grøn 698681, bredde 792 mm, 126 moduler, 57,5 kg
- 4-leder, KSE 30 45 09: grå 698701 og grøn 698702, bredde 990 mm, 159 moduler, 72,5 kg
- 5-leder, KSE 30 18 09: grå 698610 og grøn 698609, bredde 392 mm, 60 moduler, 29,8 kg
- 5-leder, KSE 30 21 09: grå 698611 og grøn 698613, bredde 462 mm, 71 moduler, 34 kg
- 5-leder, KSE 30 27 09: grå 698612 og grøn 698615, bredde 607 mm, 93 moduler, 43,5 kg
- 5-leder, KSE 30 36 09: grå 698813 og grøn 698035, bredde 792 mm, 126 moduler, 60 kg
- 5-leder, KSE 30 45 09: grå 698795 og grøn 698796, bredde 990 mm, 159 moduler, 72,5 kg; den grå variant er i leverandørdataene også angivet med +AH428
Specifikationer
-
Varenummer:8211987024
-
EAN nummer:5711256987025Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:698702Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Varens primære kategori:
-
Bestykket med samleskinne:Ja
-
Bredde:990.0 mm
-
Dybde:198.0 mm
-
Højde:700.0 mm
-
Materiale:Stål
-
Producent/forhandler:Triarca
