Wibe kabelstige KHZP, 150 mm, FZV, varmgalvaniseret, 6 meter - 6 meter

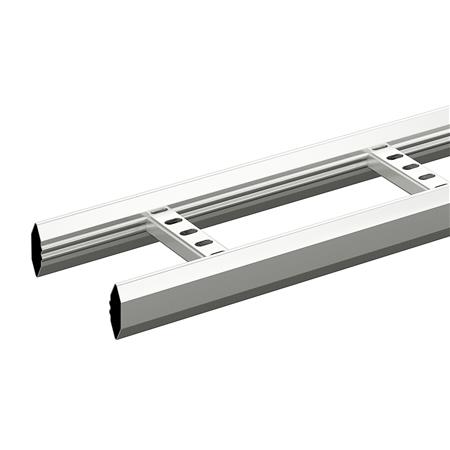

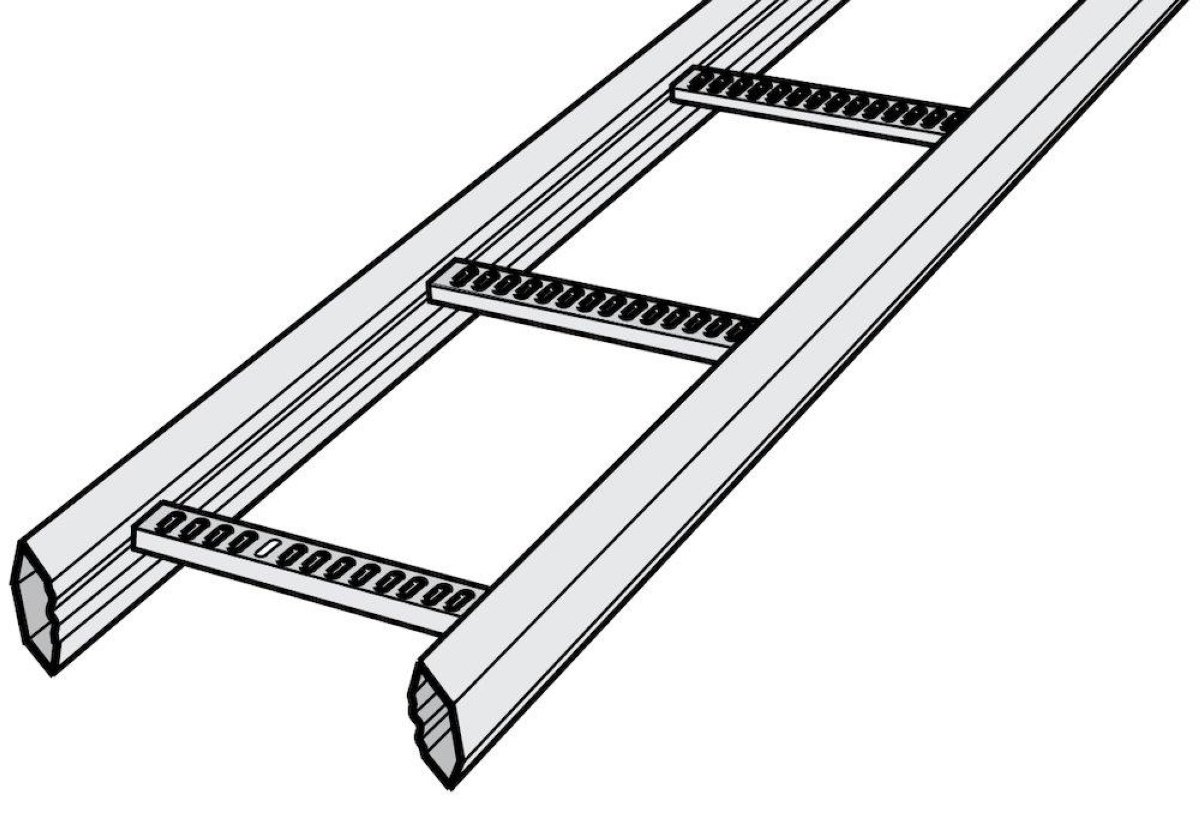

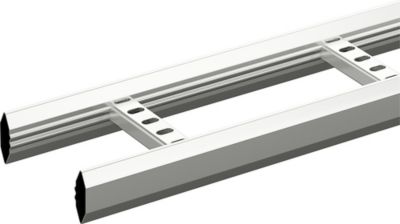

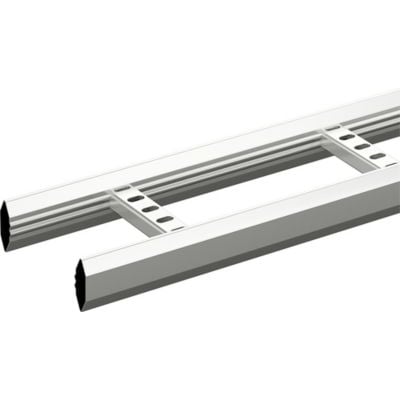

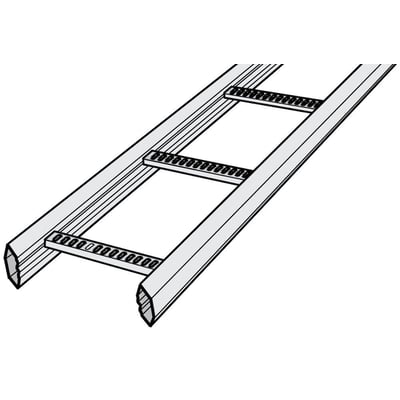

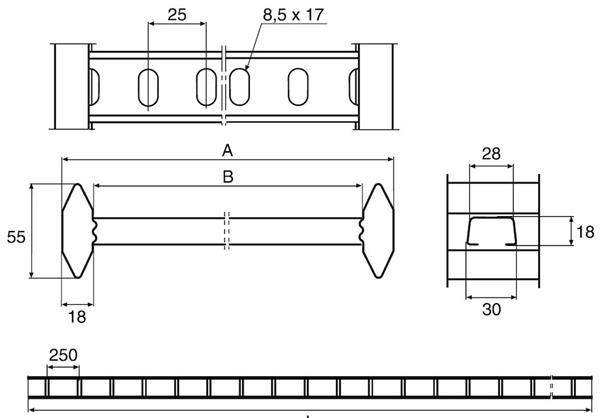

Teknisk illustration af Wibe KHZP-kabelstige med lukkede sideprofiler og perforerede trin.Målskitse af Wibe KHZP-kabelstige med mål på trin, sideprofil og samlet højde.Wibe KHZP-kabelstige i varmgalvaniseret stål set skråt fra enden med perforerede trin.Wibe KHZP-kabelstige set skråt langs de lukkede sideprofiler og de perforerede tværtrin.
PRISGARANTI
40+ stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 17/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 17/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Wibe
Wibe KHZP-kabelstige i varmgalvaniseret stål, 150 mm bred og 6 meter lang. Med perforerede trin og belastningstest iht. IEC 61537, Type II. Læs mere…
  • Varenr.:
    8037306452
  • EAN nr.:
    7321677185627
  • Typenr.:
    718562, 8037306452
Længde á 6 meter inkl. moms
1.085,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Anvendelse

Wibe KHZP-kabelstigen er beregnet til industrielle installationer inde og ude, herunder installationer i fødevareindustrien. Leverandørens anvendelsesbeskrivelse nævner AISI 316 L, mens produktdataene angiver, at selve kabelstigen er fremstillet af varmgalvaniseret stål. Kabelstigen må ikke bruges til at gå eller klatre på.

Korrosionsklassen er angivet som C4 i produktegenskaberne. Leverandørens anvendelsesbeskrivelse angiver C4-C5M.

Udførelse og montering

Kabelstigen har lukkede, sekskantede sideprofiler og påsvejsede trin. Den tekniske beskrivelse angiver flade, perforerede trin med stor kontaktflade til kablerne. Perforeringerne gør det muligt at fastgøre kabler. En supplerende leverandøroplysning beskriver trinene som runde.

Trinenes underside muliggør montering af M8-møtrikker til ophængning af pendler ved rørinstallationer. Kabelstigen kan samles med eksempelvis samling 21 eller samling 22. Ved gennemføring i en brandvæg skal stigen skæres af på hver side.

Belastning og test

Kabelstigen er belastningstestet efter IEC 61537, testtype II. Ved ensartet, fordelt belastning er den angivne minimumssikkerhedsfaktor mod brud 1,7. Samlingen skal placeres midt mellem to spænd.

  • Sikker arbejdsbelastning ved 1,5 meters støtteafstand: 4326 N/m
  • Sikker arbejdsbelastning ved 2,0 meters støtteafstand: 2374 N/m
  • Sikker arbejdsbelastning ved 3,0 meters støtteafstand: 1009 N/m
  • Sikker arbejdsbelastning ved 4,0 meters støtteafstand: 349 N/m

Tekniske specifikationer

  • Serie: Wibe KHZP
  • Længde: 6 meter
  • Bredde: 150 mm
  • Højde: 55 mm
  • Materiale og overflade: varmgalvaniseret stål
  • Trin: perforeret profil, påsvejst; centerafstand 250 mm
  • Sidevæg: lukket, rørformet profil
  • Nyttigt tværsnit: 13.320.000 mm²
  • Vægt: 2,7 kg/m
  • Mulig støtteafstand: 1,5-4 meter
  • Driftstemperaturområde: -40 til 120 °C
  • Kan anvendes som lodret kabelstige
  • Vidtspændende udførelse: nej
  • Rustfrit stål, farvet: nej
  • Materialekvalitet: Andet
  • Farve: ikke angivet
  • Oprindelsesland: SE
  • Typebetegnelse: 718562
  • Produktnummer: 8037306452
  • EAN: 7321677185627

Specifikationer

  • Varenummer:
    8037306452
  • EAN nummer:
    7321677185627
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    718562, 8037306452
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelstiger
  • Bredde:
    150 mm
  • Drifttemperaturområde:
    -40 - 120 °C
  • Farve:
    Ingen
  • Højde:
    55.0 mm
  • Korrosionsklasse:
    C4
  • Længde:
    6000 mm
  • Lodret kabelstige:
    Ja
  • Materiale:
    Stål
  • Materiale:
    Stål ( Varmgalvaniseret )
  • Materialekvalitet:
    Andet
  • Montering af sprosse:
    Svejste
  • Mulig støtteafstand:
    1.5 - 4 m
  • Nyttige tværsnit:
    13320000.0 mm²
  • Overflade:
    Varmgalvaniseret
  • Overfladebehandling:
    Varmgalvaniseret
  • Rustfrit stål, farvet:
    Nej
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,5 m:
    4326.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 2,0 m:
    2374.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 3,0 m:
    1009.0 N/m
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 4,0 m:
    349.0 N/m
  • Trin centerafstand:
    250.0 mm
  • Trintype:
    Perforeret profil
  • Type af belastningstest i henhold til IEC 61537:
    Type II
  • Type sidevæg:
    Rørformet (lukket)
  • Vægt:
    2.7 kg/m
  • Vidtspændende udførelse:
    Nej
  • Producent/forhandler:
    Wibe
