Kabelstige KHZPV, 300 mm, FZV C4, 6 meter - 6 meter

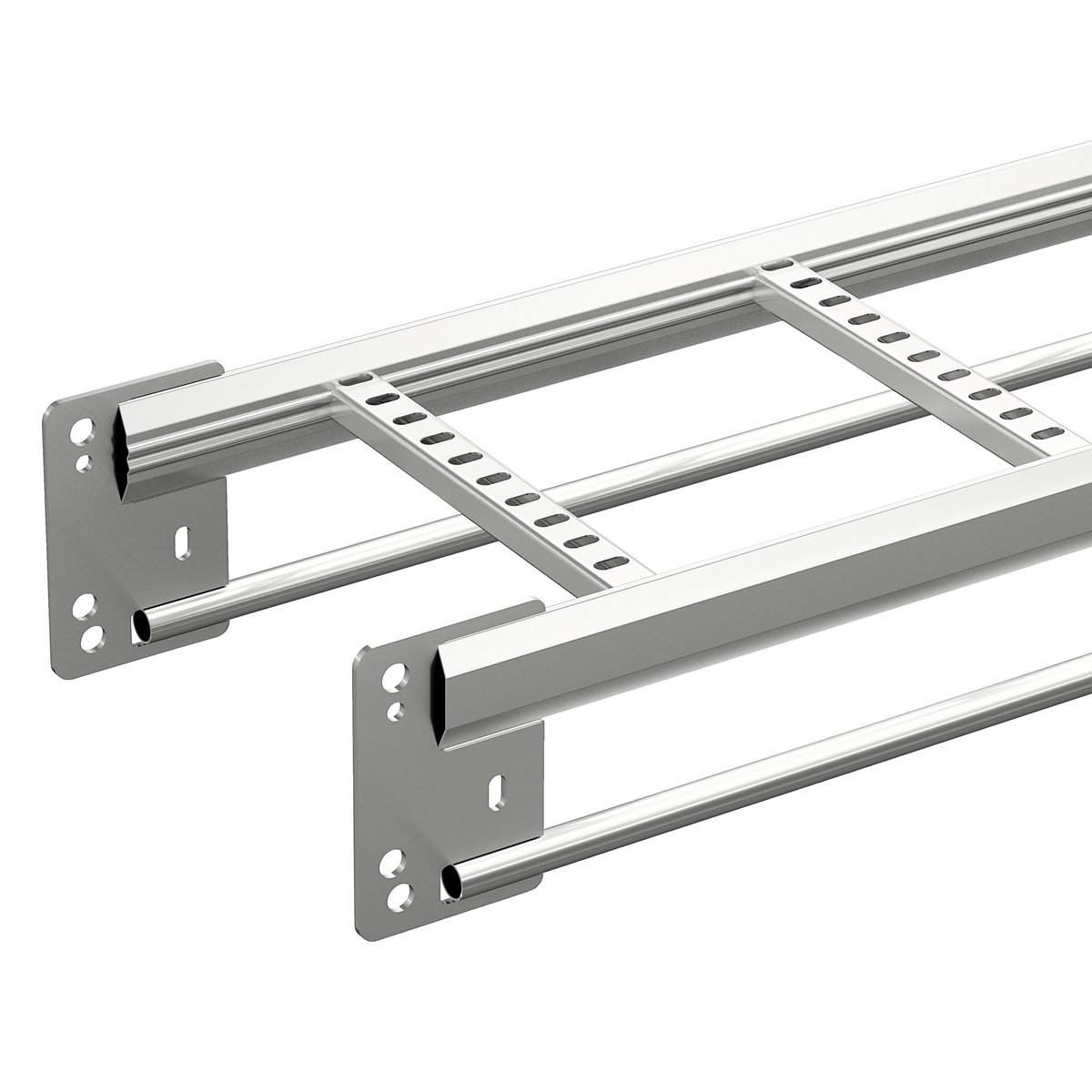

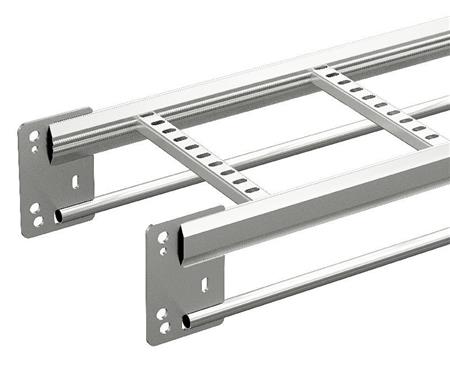

Schneider Electric KHZPV kabelstige i sølvfarvet finish, 300 mm bred og 6 meter lang med perforerede trin.Schneider Electric KHZPV kabelstige set skråt med perforerede trin og tydelige ender på de rørformede sidevanger.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Varmgalvaniseret kabelstige i stål til tunge belastninger og lange støtteafstande. 300 mm bred og 6 meter lang med perforerede trin. Læs mere…
  • Varenr.:
    8037306342
  • EAN nr.:
    7321677179831
  • Typenr.:
    717983
Længde á 6 meter inkl. moms
2.947,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Kabelstige til tunge belastninger

KHZPV-kabelstigen er udført til tunge belastninger og lange afstande mellem ophæng. Den har perforerede trin, som gør det lettere at fastgøre kabler. Stigen er fremstillet af stål med varmgalvaniseret overflade og kan også anvendes som lodret kabelstige.

Mål og konstruktion

  • Længde: 6.000 mm (6 meter)
  • Bredde: 300 mm
  • Højde: 134 mm
  • Nyttigt tværsnit: 24.000 mm²
  • Trinafstand, center til center: 250 mm
  • Trintype: Perforeret profil
  • Trinene er svejste
  • Sidevægge: Rørformede og lukkede, uden sidevægsperforering
  • Vægt: 4,48 kg/m
  • Materialekvalitet: Andet
  • Farve: Ingen; RAL-nummer: 0
  • Ikke rustfrit, farvet stål
  • Ikke egnet til funktionsvedligehold

Belastning og anvendelse

Kabelstigen er en vidtspændende udførelse med mulig støtteafstand fra 4 til 9 meter. Belastningstesten er type II i henhold til IEC 61537.

  • Sikker arbejdsbelastning ved 1,0 meters støtteafstand: 490 N/m
  • Sikker arbejdsbelastning ved 4,0 meters støtteafstand: 1.461 N/m
  • Sikker arbejdsbelastning ved 5,0 meters støtteafstand: 1.079 N/m
  • Sikker arbejdsbelastning ved 6,0 meters støtteafstand: 725 N/m
  • Sikker arbejdsbelastning ved 7,0 meters støtteafstand: 490 N/m
  • Sikker arbejdsbelastning ved 8,0 meters støtteafstand: 392 N/m
  • Sikker arbejdsbelastning ved 9,0 meters støtteafstand: 343 N/m
  • Drifttemperaturområde: -40 til 120 °C

Datagrundlaget angiver 490 N/m ved både 1,0 og 7,0 meters støtteafstand.

Samling og identifikation

Stigen samles med bolte og møtrikker. Til fastgørelse på konsol er konsolklemme 43 angivet, og afstivning 46 er angivet ved konsollen.

  • Serie: KHZPV
  • Typebetegnelse: 717983
  • Produktnummer: 8037306342
  • EAN: 7321677179831

Specifikationer

  • Varenummer:
    8037306342
  • EAN nummer:
    7321677179831
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    717983
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Kabelstiger
  • Bredde:
    300 mm
  • Drifttemperaturområde:
    -40 - 120 °C
  • Egnet til funktionsvedligehold:
    False
  • Farve:
    Ingen
  • Højde:
    134.0 mm
  • Længde:
    6000 mm
  • Lodret kabelstige:
    True
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Montering af sprosse:
    Svejste
  • Mulig støtteafstand:
    4 - 9 m
  • Nyttige tværsnit:
    24000.0 mm²
  • Overflade:
    Varmgalvaniseret
  • Overfladebehandling:
    Varmgalvaniseret
  • RAL-nummer:
    0.0
  • Rustfrit stål, farvet:
    False
  • Sidevægsperforering:
    False
  • Sikker arbejdsbelastning i henhold til IEC 61537 med støtteafstand 1,0 m:
    490.0 N/m
  • Trin centerafstand:
    250.0 mm
  • Trintype:
    Perforeret profil
  • Type af belastningstest i henhold til IEC 61537:
    Type II
  • Type sidevæg:
    Rørformet (lukket)
  • Vægt:
    4.48 kg/m
  • Vidtspændende udførelse:
    True
  • Producent/forhandler:
    Schneider Electric
