Kontaktor TeSys D, 80 A, 24 V AC, 3P, LC1D80B7

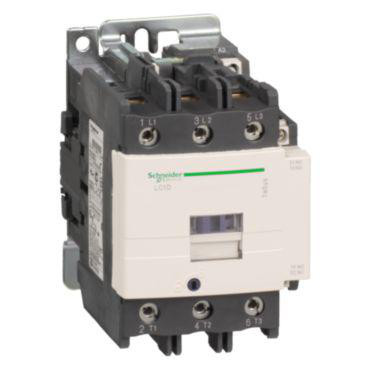

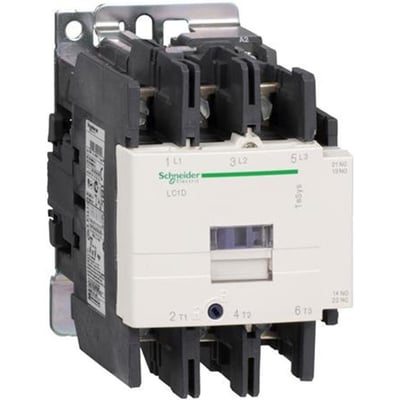

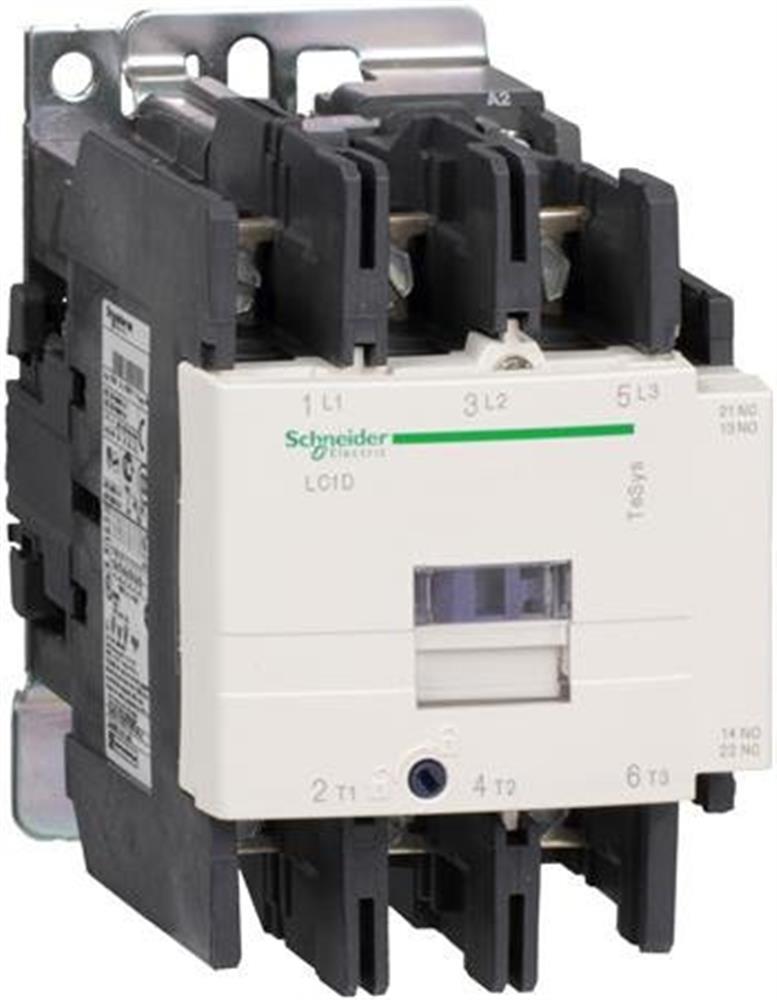

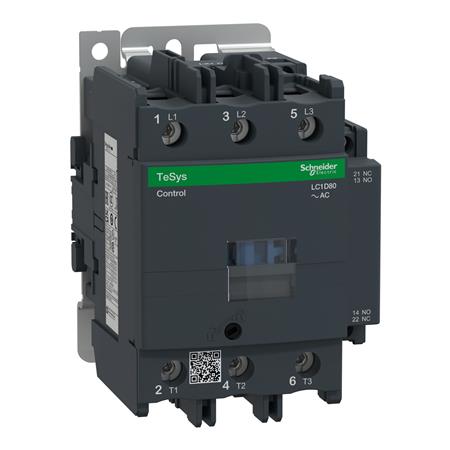

Schneider Electric TeSys D-kontaktor LC1D80B7, 80 A og 24 V AC, set skråt forfra med lys front og synlige tilslutninger.Schneider Electric TeSys D-kontaktor LC1D80B7, 80 A og 24 V AC, set forfra med mørk front og tre øverste klemmer.Schneider Electric TeSys D-kontaktor LC1D80B7, 80 A og 24 V AC, set lidt på afstand med lys front og skrueklemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor til motor- og ikke-induktive belastninger med 80 A AC-3, 24 V AC-spole, 3 poler og skrueforbindelse. Læs mere…
  • Varenr.:
    7522412072
  • EAN nr.:
    3389110440034
  • Typenr.:
    LC1D80B7
pr. stk. inkl. moms
2.457,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motordrift

LC1D80B7 er en 3-polet kontaktor fra TeSys D-serien til motordrift og ikke-induktive belastninger. Den har en AC-spole på 24 V ved 50 og 60 Hz og skrueforbindelse til hovedstrømkredsen.

  • Nominel driftsstrøm: 80 A i AC-3 ved 400 V
  • Nominel drifteffekt: 37 kW i AC-3 ved 400 V
  • I AC-4 ved 400 V: 32 A og 15 kW
  • I AC-1 ved 400 V: 125 A
  • Driftsspænding: 440 V AC ved 50 og 60 Hz
  • 3 sluttende hovedkontakter og ingen brydende hovedkontakter
  • 1 sluttende og 1 brydende hjælpekontakt
  • Mål: 85 mm bred, 130 mm dyb og 127 mm høj
  • Ikke egnet til DIN-skinnemontage

TeSys D-serien

TeSys D omfatter kontaktorer til motor- og ikke-induktive belastninger samt kontaktorer med reversering. Serien kan indgå i starterløsninger, herunder reverserende og ikke-reverserende startere, stjerne-trekantstartere og startere med autotransformer. Clipsbare hjælpekontakter fås som tilbehør.

  • AC-3-mærkestrøm for serien: 9–150 A ved 440 V
  • Maksimal mærkeeffekt for 3-fasede standardmotorer: 4–75 kW i AC-3 ved 380/400 V
  • AC-1-strøm for 3- og 4-polede kontaktorer: 25–200 A
  • Serien angives også med kontaktorer op til 250 A i AC-1 og op til 75 kW ved 400 V
  • Spolespændinger i serien: 24–660 V AC og 12–440 V DC
  • Tilslutningsmuligheder i serien omfatter fjederklemme, EverLink-klemrække, skrueklemme, øjetype-stik og Faston-stik
  • EverLink-klemrække kan bruges til montering mellem kontaktor og afbryder på modeller fra 40 til 65 A

På modeller med skrueløse klemmer tilføjes et 3-tal før spændingskoden. LC1D123B7 er eksempelvis en 12 A, 24 V AC-kontaktor med skrueløse klemmer. Andre spolespændinger kan forespørges.

Identifikation

  • Typenummer: LC1D80B7
  • Produktnummer: 7522412072
  • EAN: 3389110440034

Specifikationer

  • Varenummer:
    7522412072
  • EAN nummer:
    3389110440034
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D80B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    85.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    130.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    127.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel effekt ved AC-4, 400 V:
    15.0 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    32.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    80.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    125.0 A
  • Poltal:
    3P
  • Spænding:
    24V
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    0 - 0 V
  • Strøm:
    80A
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
