Kontaktor til reversering, 9 A, 24 V AC, ACLC2K0910B7

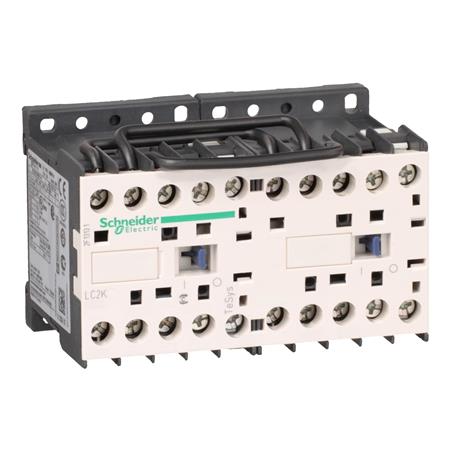

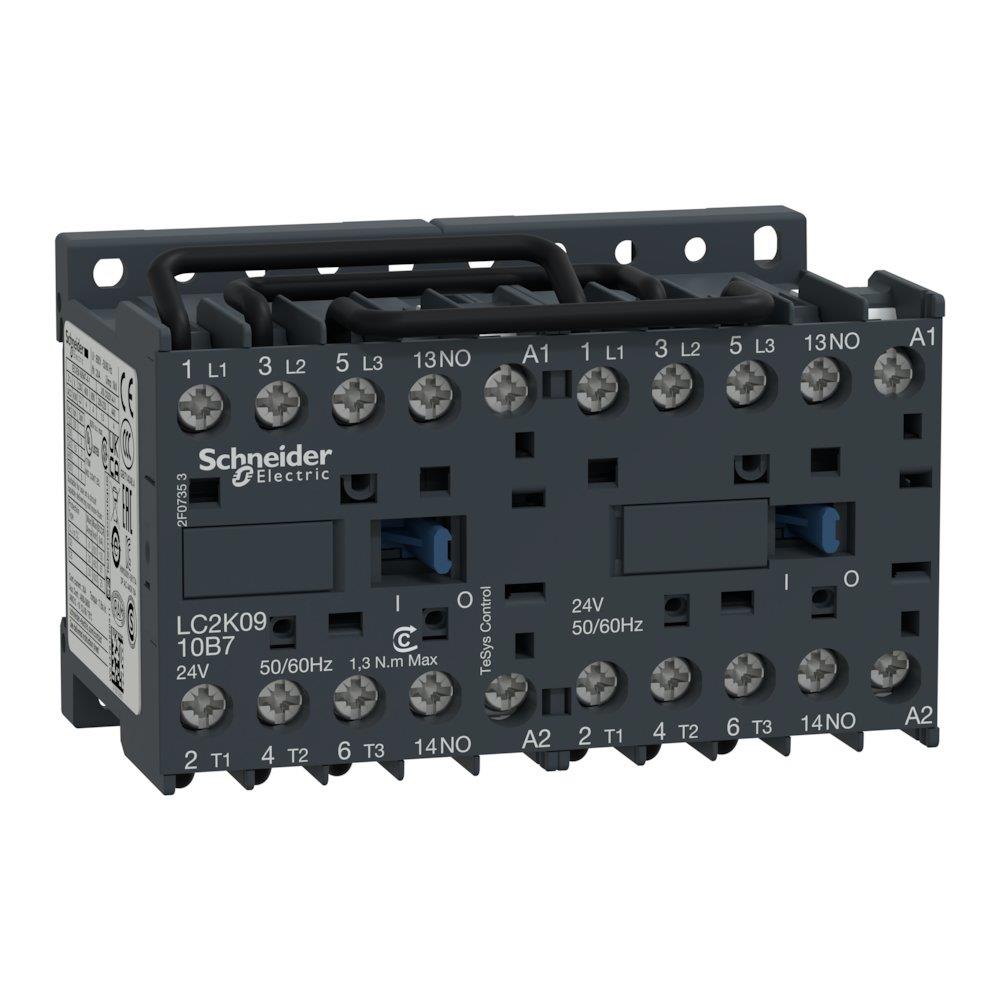

Schneider Electric TeSys K-reverseringskontaktor, 9 A og 24 V AC, set skråt forfra med mørkegrå front og klemmer.Schneider Electric TeSys K-reverseringskontaktor, 9 A og 24 V AC, set skråt forfra med lys front og synlige klemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys K-reverseringskontaktor med 9 A AC-3, 24 V AC-spole, 3 NO-hovedkontakter og IP20. Læs mere…
  • Varenr.:
    7522021955
  • EAN nr.:
    3389110492286
  • Typenr.:
    LC2K0910B7
pr. stk. inkl. moms
1.153,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

TeSys K LC2K0910B7 er en 3-polet kontaktor til reversering af motordrift med indbygget mekanisk spærring. Den har 3 sluttende hovedkontakter (NO), 1 sluttende hjælpekontakt (NO) og ingen brydende hoved- eller hjælpekontakter (NC). Kontaktoren har skrueforbindelser til hoved- og styrekreds. Effekttilslutningerne er fortrådet som standard på versionen med skrueforbindelse, og der kan monteres clipsbare hjælpekontaktblokke.

Elektriske data

  • Nominel driftsstrøm: 9 A ved AC-3, 400 V.
  • Nominel driftseffekt: 4,0 kW ved AC-3, 400 V og 3,73 kW efter NEMA.
  • Driftsspænding: 440 V AC ved 50 Hz og 60 Hz.
  • Spolespænding: 24 V AC ved 50 Hz og 60 Hz.
  • Betjenings- og driftsspændingstype: AC.
  • AC-3-værdi er angivet som 15 min for effektkredsen i leverandørdata.
  • Angivne strømværdier for effektkredsen ved op til 50 °C: 40 A i 3 min., 45 A i 1 min., 60 A i 30 sek., 80 A i 10 sek., 85 A i 5 sek. og 90 A i 1 sek.
  • Angivne strømværdier for signalkredsen: 80 A i 1 sek. og 90 A i 500 ms.
  • Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue ≤ 440 V samt 1,3 Mcycles ved 9 A AC-3 og Ue ≤ 440 V.
  • Mekanisk holdbarhed: 5 Mcycles.
  • Driftstid: 10–20 ms med spolen uden spænding, hvor NO-kontakten åbner, og 10–20 ms med spolen spændingssatt, hvor NO-kontakten lukker.

Sikringer og isolationsspænding

  • Anbefalet sikringsstørrelse for signalkredsen: 10 A gG efter IEC 60947 og 10 A gG efter VDE 0660.
  • Anbefalet sikringsstørrelse for effektkredsen: 25 A aM eller 25 A gG ved ≤ 440 V.
  • Isolationsspænding for effekt- og signalkredsen: 600 V efter CSA C22.2 No 14 og UL 508.
  • Isolationsspænding for effekt- og signalkredsen: 690 V efter IEC 60947-4-1. For signalkredsen er 690 V også angivet efter IEC 60947-5-1.

Tilslutning og montage

  • Skrueklemmer til hoved- og styrekreds.
  • Én leder: massiv 1,5–4 mm²; fleksibel med kabelende 0,34–2,5 mm²; fleksibel uden kabelende 0,75–4 mm².
  • To ledere: massive 1,5–4 mm²; fleksible med kabelender 0,34–1,5 mm²; fleksible uden kabelender 0,75–4 mm².
  • Tilspændingsmoment: 1,3 N·m. Angivne værktøjer: Phillips-skruetrækker nr. 2 eller flad skruetrækker med Ø 6 mm.
  • Montage er angivet til plade eller skinne. Supplerende produktdata nævner DIN-skinne på 35 mm, mens attributdata angiver, at der ikke er mulighed for montageskinne.

Dimensioner og klassificeringer

  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb.
  • Kapslingsklasse: IP20. NEMA-beskyttelsesgrad: Andet.
  • Standarder: BS 5424, IEC 60947, NF C 63-110 og VDE 0660.
  • Produktcertificeringer: CSA og UL.
  • Sikkerhedsdata efter EN/ISO 13849-1: B10d = 1.369.863 cyklusser for kontaktor med nominel belastning og B10d = 20.000.000 cyklusser for kontaktor med mekanisk belastning.

Specifikationer

  • Varenummer:
    7522021955
  • EAN nummer:
    3389110492286
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0910B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Nej
  • Nominel drift effekt NEMA:
    3.73 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Poltal:
    3P
  • Spænding:
    24V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
