Kontaktor til reversering LC2K0901B7, 9 A, 24 V AC, 2 x 3P + 1 NC

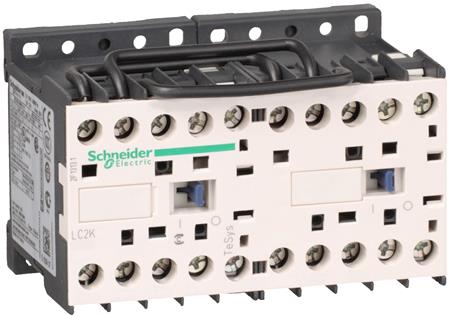

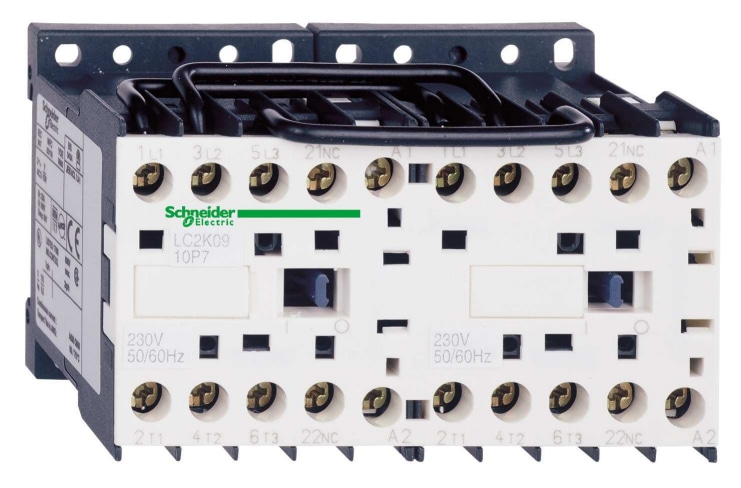

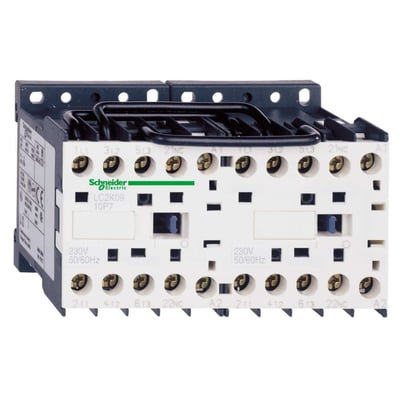

Schneider Electric TeSys K LC2K0901B7 kontaktor til reversering, 9 A og 24 V AC, set forfra med skrueklemmer.Schneider Electric TeSys K kontaktor til reversering set skråt forfra med mørkt kabinet, forbindelsesbro og skrueklemmer.Schneider Electric TeSys K LC2K0901B7 kontaktor til reversering set skråt forfra med lyst kabinet og synlige klemmer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys K kontaktor til reversering med 9 A AC-3, 24 V AC-spole, tre sluttende hovedkontakter, én NC-hjælpekontakt og kapslingsklasse IP20. Læs mere…
  • Varenr.:
    7522022048
  • EAN nr.:
    3389110429398
  • Typenr.:
    LC2K0901B7
pr. stk. inkl. moms
1.110,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til reversering

LC2K0901B7 fra TeSys K er en kontaktor til reversering med reverseringssikkerhed. Den har en 24 V AC-spole til 50 og 60 Hz, en nominel driftsstrøm på 9 A ved AC-3 og 400 V samt en nominel drifteffekt på 4,0 kW ved AC-3 og 400 V.

  • Poltal: 3P; angivet som 2 x 3 poler
  • Hovedkontakter: 3 sluttende (NO) og 0 brydende (NC)
  • Hjælpekontakter: 1 brydende (NC) og 0 sluttende (NO)
  • Driftsspænding: 440 V AC ved 50 og 60 Hz
  • NEMA-drifteffekt: 3,73 kW
  • Kapslingsklasse: IP20
  • Mål: 90 mm bred, 58 mm høj og 57 mm dyb
  • Betjening og hovedstrømkreds tilsluttes med skrueforbindelser

Strømværdier og elektrisk holdbarhed

Leverandørdataene angiver AC-3 og 15 min for effektkredsen. De øvrige angivne tids- og strømværdier er:

  • Effektkreds: 40 A ved højst 50 °C i 3 min, 45 A ved højst 50 °C i 1 min, 60 A ved højst 50 °C i 30 s, 80 A ved højst 50 °C i 10 s, 85 A ved højst 50 °C i 5 s og 90 A ved højst 50 °C i 1 s
  • Signalkreds: 80 A i 1 s og 90 A i 500 ms
  • Elektrisk holdbarhed: 0,18 Mcycles ved 20 A AC-1 og Ue ≤ 440 V samt 1,3 Mcycles ved 9 A AC-3 og Ue ≤ 440 V

Sikringer og isolationsspænding

  • Anbefalet sikringsstørrelse til signalkredsen: 10 A gG i henhold til IEC 60947 og 10 A gG i henhold til VDE 0660
  • Anbefalet sikringsstørrelse til effektkredsen: 25 A aM samt 25 A gG ved højst 440 V
  • Isolationsspænding Ui for effekt- og signalkreds: 600 V i henhold til CSA C22.2 No 14 og UL 508
  • Isolationsspænding Ui: 690 V for effekt- og signalkreds i henhold til IEC 60947-4-1 samt 690 V for signalkreds i henhold til IEC 60947-5-1

Tilslutning og montage

Skrueklemmerne kan tilsluttes med følgende kabeltyper og tværsnit:

  • 1 kabel: stift 1,5–4 mm²; fleksibelt med kabelende 0,34–2,5 mm²; fleksibelt uden kabelende 0,75–4 mm²
  • 2 kabler: stive 1,5–4 mm²; fleksible med kabelender 0,34–1,5 mm²; fleksible uden kabelender 0,75–4 mm²
  • Tilspændingsmoment: 1,3 N·m
  • Angivne værktøjer: Phillips-skruetrækker nr. 2 og flad skruetrækker med Ø 6 mm
  • Montagevejledningen angiver plade og skinne; attributdata angiver, at mulighed for montageskinne ikke er tilgængelig

Drift og standarder

  • Driftstid: 10–20 ms ved spændingsløs spole og åbning af NO-kontakt samt 10–20 ms ved spændingssætning af spolen og lukning af NO-kontakt
  • B10d i henhold til EN/ISO 13849-1: 1.369.863 kredsløb ved nominel belastning og 20.000.000 kredsløb ved mekanisk belastning
  • Mekanisk holdbarhed: 5 Mcycles
  • Standarder: BS 5424, IEC 60947, NF C 63-110 og VDE 0660
  • Certificeringer: CSA og UL
  • NEMA-beskyttelsesgrad: Andet

TeSys K-serien og anvendelse

TeSys K-serien omfatter kontaktorer til reversering og kontaktorer uden reversering. Serien er angivet til op til 7,5 kW ved 400/415 V og fås i nominelle strømstyrker på 6, 9 og 12 A. Serien har forskellige styrekredse og anvendelser, herunder AC- og DC-styrekredse samt lydløse udførelser. Angivne anvendelseseffekter for AC-3 og AC-4 er 2,2 kW, 4,5 kW og 5,5 kW. Tilslutningstyper i serien omfatter skrueklemme, Faston-stik, fjederklemme og printkortben.

De angivne anvendelsesområder omfatter industri, infrastruktur og bygninger samt enkle styresystemer. Serien er også angivet til støjfølsomme områder eller områder, hvor hovedforsyningen forstyrres.

Produktidentifikation

  • Type: LC2K0901B7
  • Produktnummer: 7522022048
  • EAN: 3389110429398
  • Oprindelsesland: FR

Specifikationer

  • Varenummer:
    7522022048
  • EAN nummer:
    3389110429398
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2K0901B7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Ampere:
    9 A
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    57.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    58.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Nej
  • Nominel drift effekt NEMA:
    3.73 kW
  • Nominel drifteffekt AC-3, 400 V:
    4.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    9.0 A
  • Poler:
    2 x 3
  • Poltal:
    3P
  • Spænding:
    24V AC V
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
