Lastafbryder, 100 A, 1-0, 4-polet, OT100F4N2

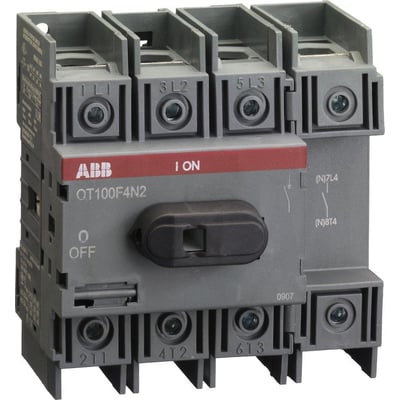

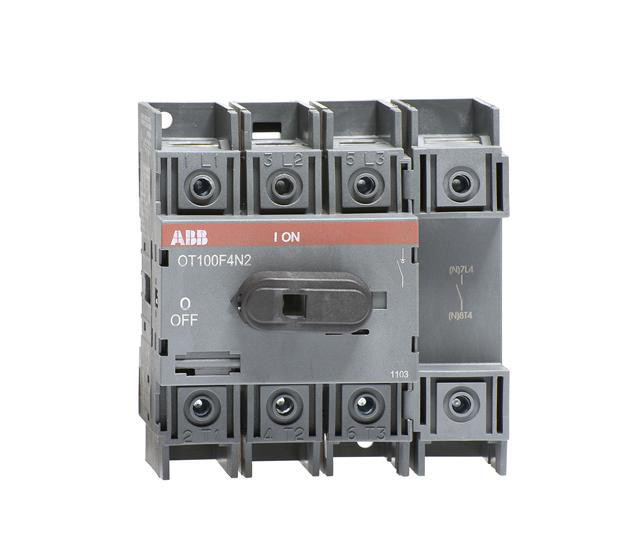

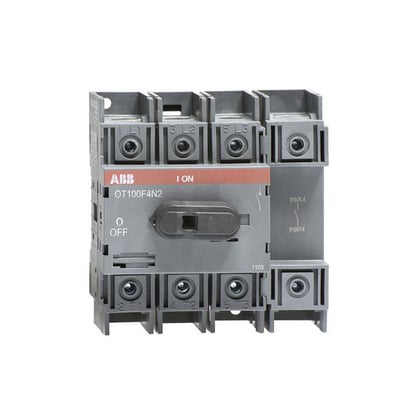

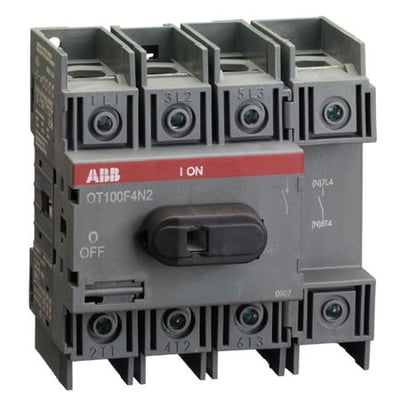

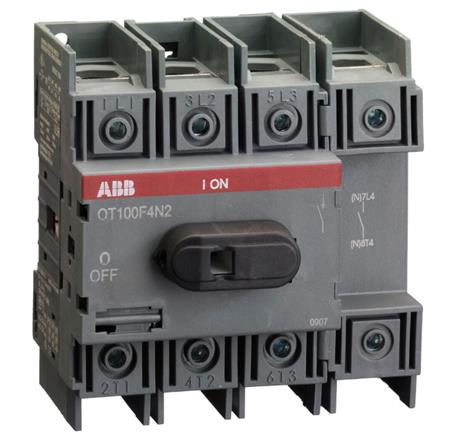

ABB OT100F4N2, 100 A firepolet lastafbryder set skråt forfra med sort betjeningsgreb og synlige tilslutninger.ABB OT100F4N2, 100 A firepolet lastafbryder set lige forfra med sort betjeningsgreb og fire tilslutningspoler.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
Frontbetjent, 4-polet lastafbryder på 100 A med 750 V driftsspænding og IP20. Til bund- eller DIN-skinnemontage; håndtag og aksel bestilles separat. Læs mere…
  • Varenr.:
    2119751141
  • EAN nr.:
    6417019391496
  • Typenr.:
    1SCA105018R1001, OT100F4N2
pr. stk. inkl. moms
589,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Lastafbryder til hovedafbrydelse

Denne frontbetjente, 4-polede lastafbryder er angivet til 100 A og har koblingsstilling 1-0. Leverandørbeskrivelsen angiver et serieinterval på 16–125 A med 3- og 4-polede varianter. Produktet er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder.

Leverandørteksten nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Attributdataene angiver dog, at denne model ikke er udført som sikkerhedsafbryder.

Montering og tilslutning

Produktbeskrivelsen angiver bund- eller DIN-skinnemontage iht. IEC 60947-3. Den supplerende variantbeskrivelse angiver bundmontage. Håndtag og aksel skal bestilles separat. Hovedstrømkredsen tilsluttes med skrueforbindelse. Al-ledere må kun tilsluttes via kabelklemme eller pindbolt.

Tekniske data

  • Antal poler: 4
  • Nominel strøm IE: 115 A
  • Nominel permanent strøm ved AC-21, 400 V: variantdata angiver 100 A, mens et andet attributsæt angiver 80 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel isolations- og driftsspænding: 750 V
  • Maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel drifteffekt ved AC-3 og AC-23, 400 V: 37 kW
  • Koblingskapacitet ved 400 V: 37 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Beskyttelsesgrad på forsiden: IP20
  • Kapsling: plast; komplet enhed i kapsling
  • Mål: 96,5 mm bred, 100 mm høj og 74 mm dyb
  • Kontrolelementets farve: sort
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Egnet til indbygning i fordeler og til gulvbefæstigelse; angivet som ikke beregnet til gulvmontage
  • Ikke udført som nødstopsudgave eller reverseringskontakt og ikke låsbar
  • Intet integreret motordrev; motordrev og spændingsudløser tilbydes ikke som option
  • Ikke egnet til frontmontering i center eller 4-huls frontmontering

Identifikation

  • Typebetegnelser: 1SCA105018R1001 og OT100F4N2
  • Produktnummer: 2119751141
  • EAN: 6417019391496

Specifikationer

  • Varenummer:
    2119751141
  • EAN nummer:
    6417019391496
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105018R1001, OT100F4N2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    96.5 mm
  • Dybde:
    74.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    True
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    False
  • Højde:
    100.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    False
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    115.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
