Lastafbryder, 1250 A, 3-polet, OT1250E03P, med drejegreb

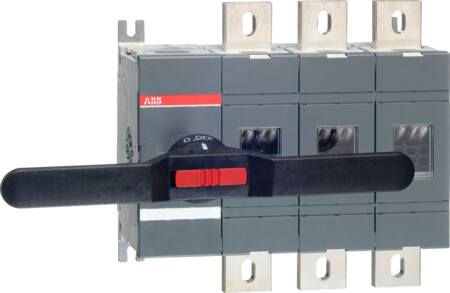

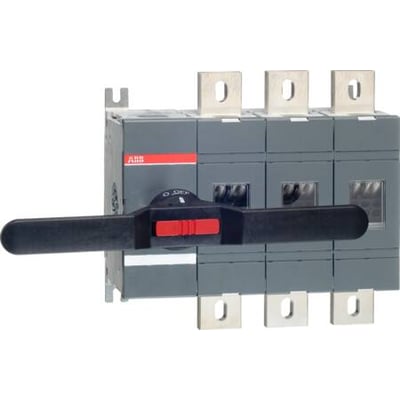

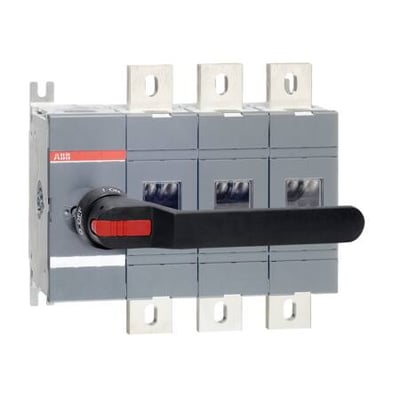

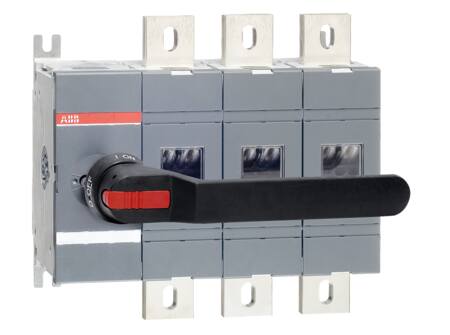

ABB OT1250E03P 3-polet lastafbryder på 1250 A med langt sort drejegreb, set forfra med tilslutningslaske øverst og nederst.ABB OT1250E03P 3-polet lastafbryder på 1250 A set skråt forfra, med det sorte drejegreb vendt mod beskueren.
Skaffevare
GLS Pakkeshop 45,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv59,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering75,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet, frontbetjent 1250 A-lastafbryder til bundmontage efter IEC 60947-3. Leveres med sort IP65-drejegreb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2119750540
  • EAN nr.:
    6417019309330
  • Typenr.:
    1SCA022860R6230, OT1250E03P
pr. stk. inkl. moms
7.984,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent lastafbryder med 3 poler til bundmontage efter IEC 60947-3. Produktet er af typen OT1250E03P og indgår i OT-serien, der omfatter 3- og 4-polede lastafbrydere på 1000–1600 A. Den kan anvendes som hovedafbryder eller til afbrydelse af motorbelastning. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens attributdata angiver, at produktet ikke er udført som sikkerhedsafbryder.

Betjening og tilslutning

Afbryderen betjenes fra fronten med et langt, sort drejegreb. Tilslutningen sker via laske med boltforbindelse. Leveringen omfatter det sorte ON-OFF-plastgreb OXP12X280, akslen OHB200J12P og monteringsbolte M12x50.

  • Grebet har beskyttelsesgrad IP65. Afbryderens forside er angivet til IP00.
  • Leverandørbeskrivelsen oplyser, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributdata angiver samtidig, at afbryderen ikke er låsbar.
  • Akslen kan justeres i dybden.
  • Grebets placering kan bestilles til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Tekniske data

  • Nominel driftsspænding og maksimal nominel AC-driftsspænding: 1000 V.
  • Nominel strøm IE: 1250 A.
  • Nominel permanent strøm ved AC-21, 400 V: 1250 A.
  • Nominel permanent strøm ved AC-23, 400 V: 1250 A.
  • Nominel drifteffekt ved AC-23, 400 V: 710 kW.
  • Nominel drifteffekt ved AC-3, 400 V: 710 kW.
  • Koblingskapacitet ved 400 V: 710 kW.
  • Nominel korttidsstrøm Icw: 50 kA.
  • Mål: 306 mm høj, 334,5 mm bred og 145,5 mm dyb.
  • Komplet enhed i plastkapsling med én bryder.
  • Ingen NO-, NC- eller skiftekontakter.
  • Ikke udført som reverseringskontakt eller nødstopudgave. Ingen integreret motordrift, motordrev som option eller spændingsudløser som option.
  • Ikke egnet til frontmontering med 4-huls- eller centerplacering. Angivet som egnet til indbygning i fordeler og gulvbefæstigelse.

Identifikation

Typenumre: 1SCA022860R6230 og OT1250E03P.

Specifikationer

  • Varenummer:
    2119750540
  • EAN nummer:
    6417019309330
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022860R6230, OT1250E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    334.5 mm
  • Dybde:
    145.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
