Beskrivelse
Produktbeskrivelse

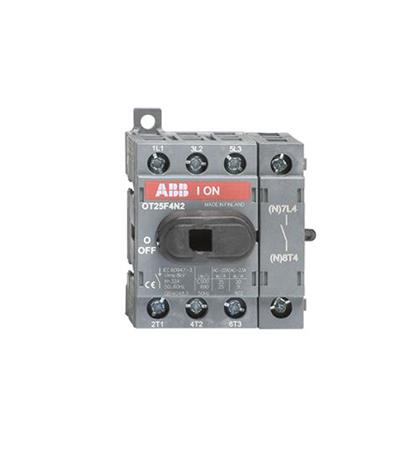

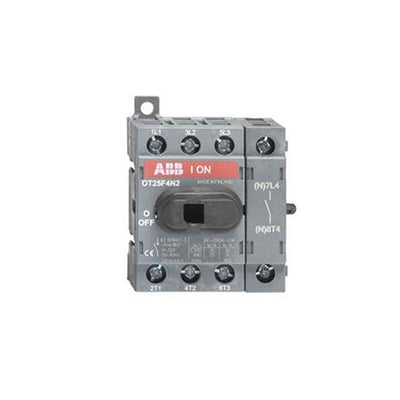

Frontbetjent lastafbryder med 4 poler og 1-0-kobling. Produktserien omfatter 3- og 4-polede modeller fra 16 til 125 A; denne variant er 25 A. Afbryderen er beregnet til bund- eller DIN-skinnemontage iht. IEC 60947-3 og leveres som en komplet enhed i kapsling.
Den kan anvendes som hovedafbryder, reparations- og vedligeholdelsesafbryder eller til afbrydelse af motorbelastning. Leverandørteksten nævner også sikkerhedsafbryder som anvendelse, men produktattributterne angiver, at denne model ikke er udført som sikkerhedsafbryder.
Håndtag og aksel skal bestilles separat. Variantdata angiver udførelse uden drejegreb og aksel samt venstre udførelse. Tilslutning sker med skrueforbindelse. Aluminiumledere må kun tilsluttes via kabelklemme eller pindbolt.
Tekniske data
- Mærkstrøm: 25 A
- Nominel strøm IE: 32 A
- 4 poler, 1 bryder og 1-0-kobling
- Nominel permanent strøm ved AC-21, 400 V: 25 A
- Nominel permanent strøm ved AC-23, 400 V: 20 A
- Angivet til 25 A ved 690 V AC-22
- Nominel driftseffekt ved AC-3 og AC-23, 400 V: 9 kW
- Koblingskapacitet ved 400 V: 9 kW
- Nominel isolations- og driftsspænding: 750 V
- Nominel korttidsstrømstyrke Icw: 0,5 kA
- Beskyttelsesgrad på forsiden: IP20
- Mål: 48 mm bred, 56 mm dyb og 68 mm høj
- Kapsling af plast, grå kapslingsfarve og sort betjeningselement
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Egnet til indbygning i fordelingstavle og til gulvbefæstigelse; registreret gulvmontage: nej
- Ikke låsbar, ikke udført som nødstopsudgave eller reverseringskontakt
- Ingen integreret motordrift, mulighed for motordrift eller option for spændingsudløser
- Ikke egnet til frontmontering med 4 huller eller centerfrontmontering
- NEMA-beskyttelsesgrad: Andet
Identifikation
- Typebetegnelse: OT25F4N2
- Type- og produktnumre: 1SCA104886R1001 og 2119750281
Specifikationer
-
Varenummer:2119750281
-
EAN nummer:6417019390185Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104886R1001, 2119750281, OT25F4N2Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:48.0 mm
-
Dybde:56.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:9.0 kW
-
Låsbar:Nej
-
Mærkstrøm:25A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:9.0 kW
-
Nominel drifteffekt på AC-23, 400V:9.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:25.0 A
-
Nominel permanent strøm ved AC-23, 400 V:20.0 A
-
Nominel strøm IE:32.0 A
-
Option for spændingsudløser:Nej
-
Poltal:4P
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
