Lastafbryder OT200E12P, 3-polet, 200 A, bundmontering

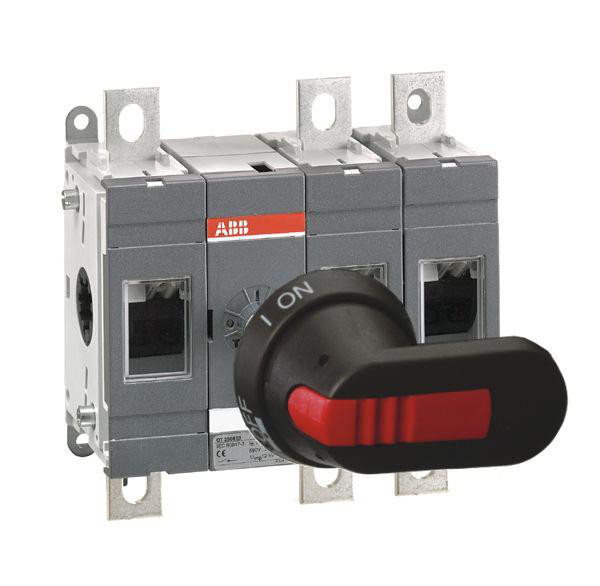

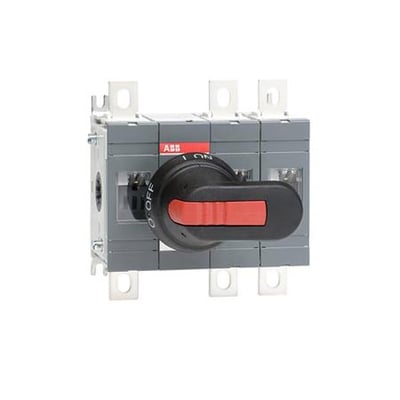

ABB OT200E12P 3-polet lastafbryder på 200 A med gråt kabinet og sort drejegreb med rødt greb.ABB OT200E12P lastafbryder set forfra med tre poler, gråt kabinet og sort drejegreb med rødt greb.ABB OT200E12P 3-polet lastafbryder set skråt fra siden, med synlige tilslutningsflige og drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet, 200 A OT-lastafbryder til bundmontering med frontbetjent drejegreb, 1000 V mærkespænding og tilbehør til montering. Læs mere…
  • Varenr.:
    2118752222
  • EAN nr.:
    6417019231761
  • Typenr.:
    1SCA022721R3990, 2118752222, OT200E12P
pr. stk. inkl. moms
1.161,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Lastafbryder til bundmontering

OT200E12P er en 3-polet, frontbetjent lastafbryder med en nominel strøm på 200 A. Den monteres i bunden og har et langt drejegreb med aksel mellem polerne. Tilslutningen sker med boltforbindelse via en laske. Produktbeskrivelsen angiver OT-serien som 200–250 A med 3- og 4-polede versioner; denne model er 3-polet og 200 A.

Lastafbryderen er beregnet til brug som hovedafbryder, reparations- eller vedligeholdelsesafbryder og til afbrydelse af motorbelastning. Leverandørteksten nævner også anvendelse som sikkerhedsafbryder, mens produktegenskaberne angiver, at denne model ikke er udført som sikkerhedsafbryder.

Funktioner og tilbehør

  • Leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M8 × 25.
  • Akslen kan justeres i dybden.
  • Håndtaget er angivet med IP65. Forsiden af afbryderen er angivet med IP00.
  • Ifølge leverandørbeskrivelsen kan håndtaget låses i OFF-position. I ON-position låses lågen, som håndtaget er monteret i. Egenskabsfeltet Låsbar er samtidig angivet som Nej.
  • Håndtaget kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre. Denne variant beskrives med grebet mellem pol 1 og 2.

Tekniske data

  • Poltal: 3P.
  • Nominel strøm: 200 A.
  • Nominel isolations- og driftsspænding: 1000 V. Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Nominel permanent strøm ved AC-21 og AC-23, 400 V: 200 A.
  • Nominel driftseffekt ved AC-3 og AC-23, 400 V: 110 kW. Koblingskapacitet ved 400 V: 110 kW.
  • Leverandørbeskrivelsen angiver 200 A ved 690 V AC-23.
  • Nominel korttids-strømstyrke Icw: 8 kA. Betinget nominel kortslutningsstrøm Iq: 100 kA.
  • Dimensioner: bredde 150,5 mm, højde 150 mm og dybde 82,5 mm.
  • Komplet enhed i kapsling af plast. Kapslingsfarve: grå. Betjeningsgreb: sort.
  • Antal brydere: 1. Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Egnet til indbygning i fordeling og til gulvbefæstigelse. Ikke angivet til gulvmontage, frontmontering med 4 huller eller centreret frontmontering.
  • Ikke udført som nødstopsudgave eller reverseringskontakt. Har ikke integreret motordrev, og motordrev eller spændingsudløser tilbydes ikke som option.
  • NEMA-beskyttelsesgrad: Andet.

Standard og identifikation

Bundmontering i henhold til IEC 60947-3. Typebetegnelser: 1SCA022721R3990 og OT200E12P. Produktnummer: 2118752222. EAN: 6417019231761.

Specifikationer

  • Varenummer:
    2118752222
  • EAN nummer:
    6417019231761
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022721R3990, 2118752222, OT200E12P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    150.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    110.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    200A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    110.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    200.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    200.0 A
  • Nominel strøm IE:
    200.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
