Lastafbryder, 3-polet, 250 A, OT250E12WP, bundmontage

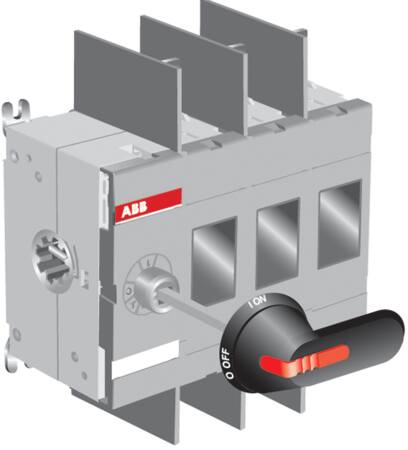

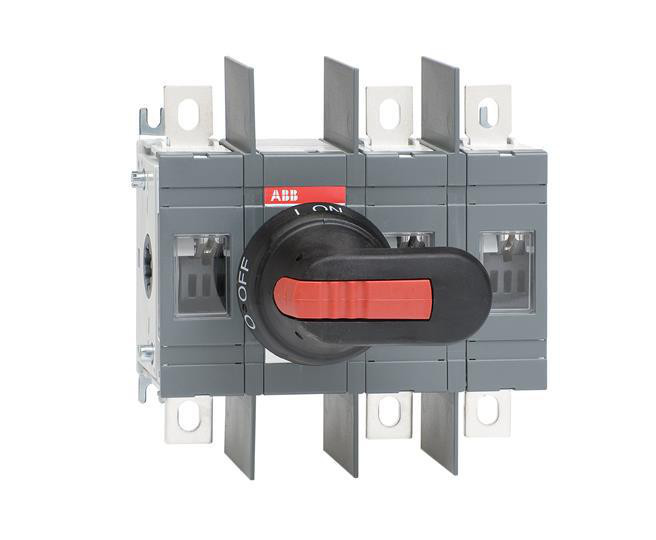

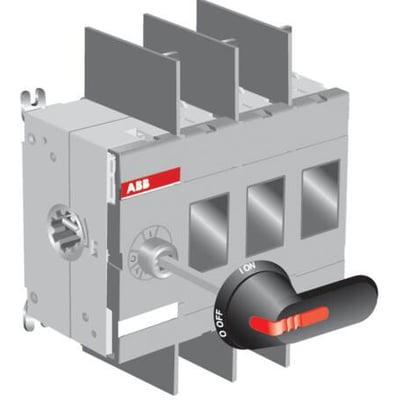

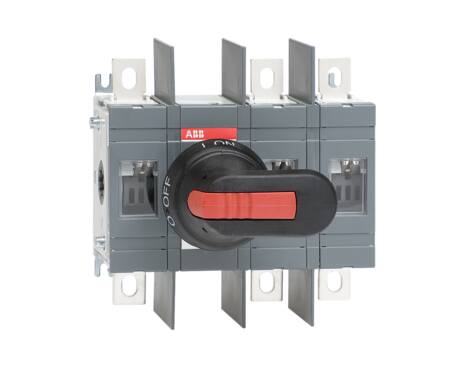

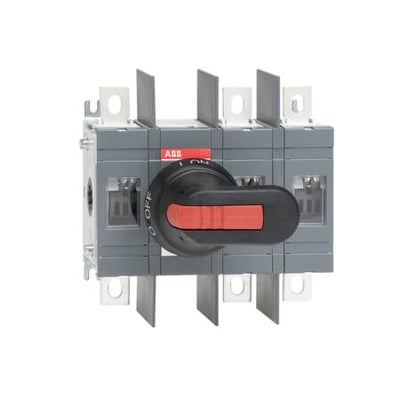

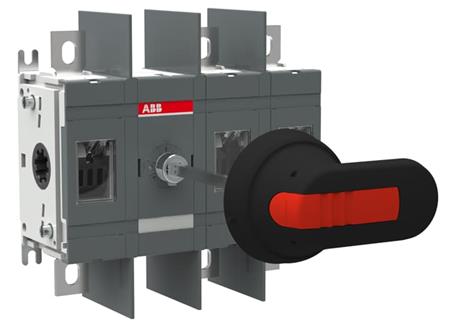

ABB OT250E12WP 3-polet lastafbryder på 250 A set skråt med sort drejegreb med rød markering.ABB OT250E12WP 3-polet lastafbryder på 250 A set forfra med sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet 250 A lastafbryder til bundmontage med frontbetjent drejegreb. OT250E12WP, 1000 V, boltforbindelse og IP65-greb. Læs mere…
  • Varenr.:
    2118752387
  • EAN nr.:
    6417019241692
  • Typenr.:
    1SCA022745R0000, OT250E12WP
pr. stk. inkl. moms
1.287,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent lastafbryder til bundmontage, type OT250E12WP. Modellen er 3-polet og har et langt drejegreb. Den komplette enhed leveres i en grå plastkapsling. Lastafbryderen er beregnet til 250 A og har boltforbindelse med tilslutning via en laske. Der er monteret fasebarrierer som standard samt ekstra afstand mellem tilslutningsterminalerne. Akslen er placeret mellem polerne og kan justeres i dybden.

Leverandørbeskrivelsen angiver, at lastafbryderen kan anvendes som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Attributterne angiver samtidig, at den ikke er udført som sikkerhedsafbryder.

Betjening og medfølgende dele

Lastafbryderen leveres med sort ON-OFF-plasthåndtag OHB65J6, aksel OXPX210 og monteringsbolte M8x25. Grebet er angivet med IP65. Ifølge leverandørbeskrivelsen kan grebet aflåses i OFF-position, og i ON-position er lågen, hvor grebet er monteret, aflåst. Attributten for låsbar er samtidig angivet som nej.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V
  • Maksimal nominel driftsspænding Ue AC: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 250 A
  • Nominel permanent strøm ved AC-23, 400 V: 250 A
  • Nominel driftseffekt ved AC-3, 400 V: 140 kW
  • Nominel driftseffekt ved AC-23, 400 V: 145 kW
  • Koblingskapacitet ved 400 V: 145 kW
  • Nominel korttids-strømstyrke Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Den supplerende varetekst angiver 250 A ved 690 V AC-23
  • Beskyttelsesgrad på forsiden: IP00
  • NEMA-klassifikation: Andet
  • Antal poler: 3; antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Mål: bredde 174,5 mm, højde 170 mm og dybde 82,5 mm
  • Kapsling: plast, grå; betjeningselement: sort

Montering og konfiguration

Lastafbryderen er egnet til indbygning i en fordeling og til gulvbefæstigelse. Den er ikke angivet til gulvmontage, frontmontering med 4 huller eller centreret frontmontering. Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Den er ikke udført som nødstop- eller reverseringskontakt og har ikke integreret motordrev. Motordrev og spændingsudløser er heller ikke angivet som tilvalg.

Identifikation

  • Typebetegnelse: 1SCA022745R0000
  • Model: OT250E12WP
  • Produktnummer: 2118752387
  • EAN: 6417019241692

Specifikationer

  • Varenummer:
    2118752387
  • EAN nummer:
    6417019241692
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022745R0000, OT250E12WP
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    174.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    170.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    145.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    140.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    145.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    250.0 A
  • Nominel strøm IE:
    250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
