Lastafbryder OT400E03P, 400 A, 3-polet, bundmontering, med drejegreb

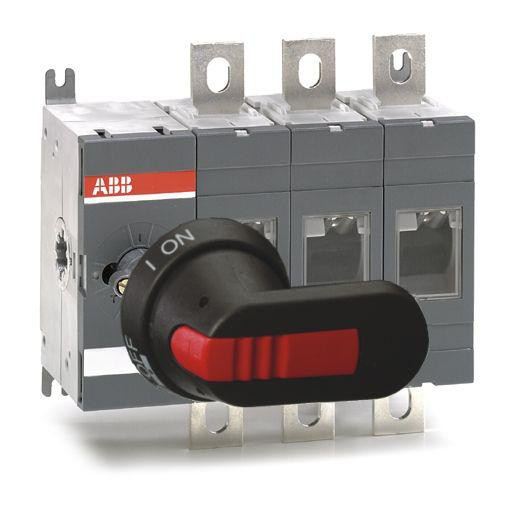

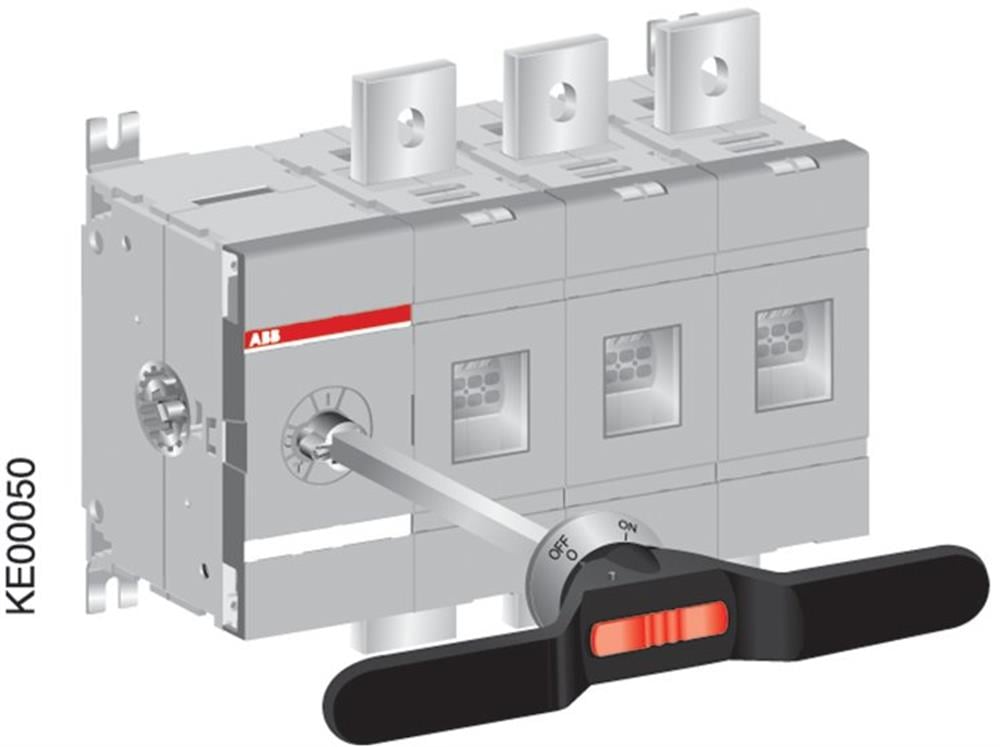

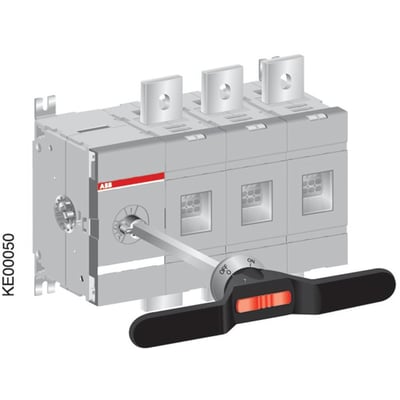

Tegning af ABB OT400E03P, en 3-polet lastafbryder på 400 A med gråt kabinet og sort drejegreb på aksel.ABB OT400E03P, en 3-polet lastafbryder på 400 A set forfra med monteret sort drejegreb og tilslutningsflige.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet lastafbryder til bundmontering med 400 A mærkestrøm, frontbetjent drejegreb og boltforbindelse. Nominel driftsspænding op til 1000 V. Læs mere…
  • Varenr.:
    2118752507
  • EAN nr.:
    6417019230450
  • Typenr.:
    1SCA022718R8780, 2118752507, OT400E03P
pr. stk. inkl. moms
1.999,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Lastafbryder til bundmontering

OT400E03P er en frontbetjent, 3-polet lastafbryder med 400 A mærkestrøm. Den er beregnet til bundmontering og leveres som en komplet enhed i kapsling. Denne variant har grebet placeret til venstre for polerne.

Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, afbryder for motorbelastning eller sikkerhedsafbryder. Produktattributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Betjening og tilslutning

  • Langt, sort ON-OFF-drejegreb til frontbetjening. Grebet har kapslingsklasse IP65.
  • I OFF-position kan grebet aflåses. I ON-position låses lågen, hvor grebet er monteret. Produktattributten Låsbar er samtidig angivet som nej.
  • Akslen OHB95J12 kan justeres i dybden.
  • Tilslutning via laske med boltforbindelse.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til position 1, 2 eller 3 fra venstre.

Tekniske data

  • Poltal: 3P.
  • Mærkestrøm: 400 A.
  • Nominel isolations- og driftsspænding: 1000 V AC.
  • Nominel korttidsstrøm Icw: 15 kA.
  • Nominel permanent strøm ved AC-21, 400 V: 400 A.
  • Nominel permanent strøm ved AC-23, 400 V: 400 A.
  • Nominel driftseffekt ved AC-23, 400 V: 230 kW.
  • Nominel driftseffekt ved AC-3, 400 V: 220 kW.
  • Koblingskapacitet ved 400 V: 230 kW.
  • Leverandørdata angiver desuden 400 A ved 690 V AC-23.
  • Mål: 185 mm høj, 191 mm bred og 107 mm dyb.
  • Kapsling af plast i grå; betjeningsgreb i sort. Kapslingsklasse på forsiden: IP00.
  • Egnet til indbygning i fordeler og til gulvbefæstigelse. Ikke beregnet til gulvmontage.
  • Ingen hjælpekontakter, integreret motordrev, mulighed for motordrev eller spændingsudløser. Ikke udført som nødstopsudgave eller reverseringskontakt.
  • Ikke egnet til frontmontering med 4-hulsfastgørelse eller centreret frontmontering.
  • Standard: IEC 60947-3. Beskyttelsesgrad (NEMA): Andet.

Medfølgende dele og identifikation

Leveres med sort ON-OFF-plasthåndtag OXP12X185, aksel OHB95J12 og monteringsbolte M10x30.

  • Type: OT400E03P.
  • Type-/varenummer: 1SCA022718R8780 og 2118752507.
  • EAN: 6417019230450.

Specifikationer

  • Varenummer:
    2118752507
  • EAN nummer:
    6417019230450
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022718R8780, 2118752507, OT400E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    191.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    230.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    400A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    220.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    230.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    400.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    400.0 A
  • Nominel strøm IE:
    400.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
