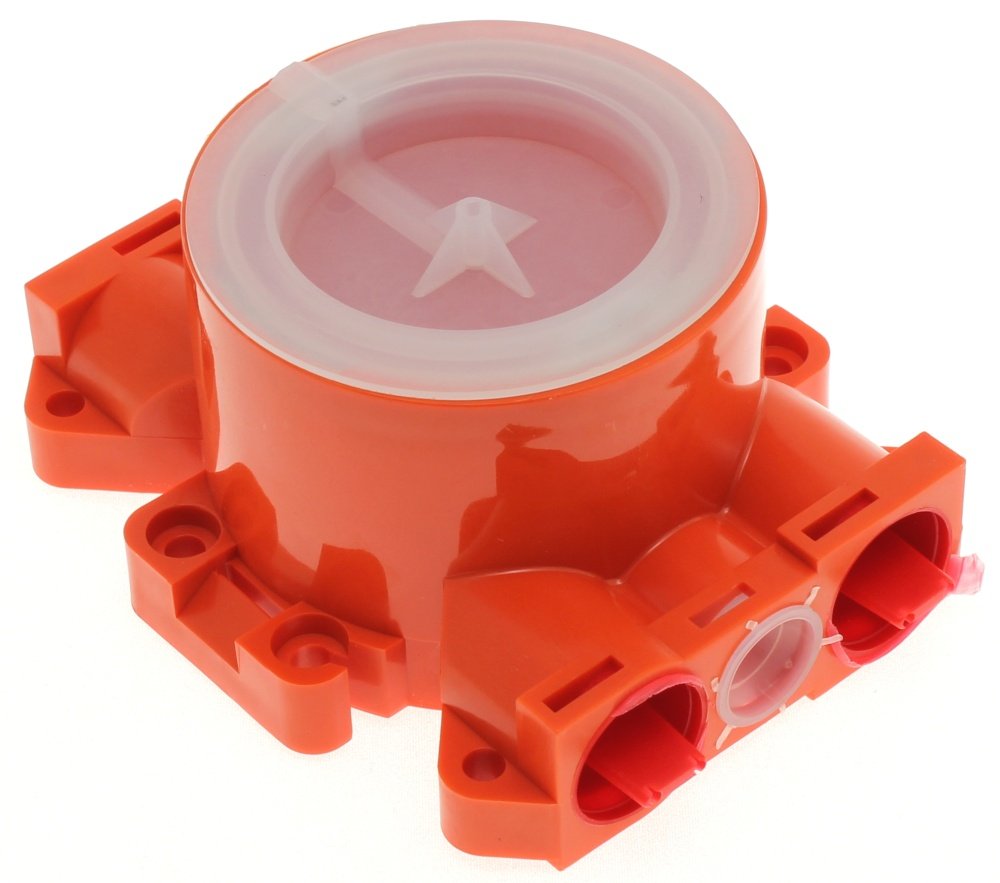

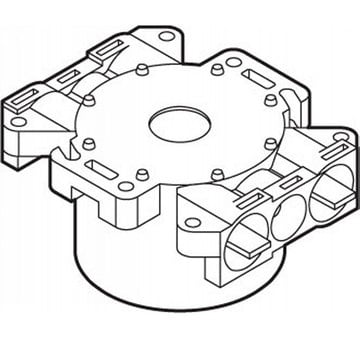

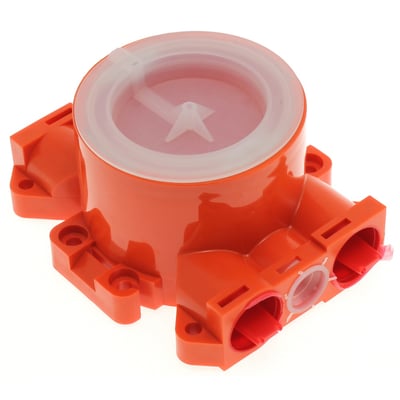

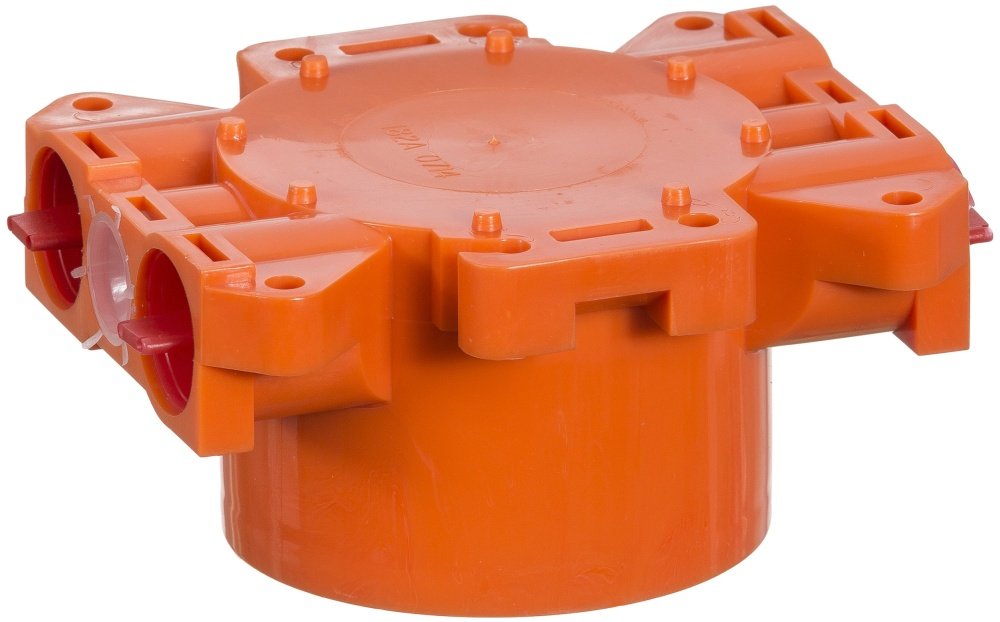

LK – PL-dåse til pladelofter, 52 mm høj (PL 52/20)

Den klassiske orange loftdåse fra Lauritz Knudsen. Bruges til indbygning i pladeloft som f.eks. gips- og rustiklofter. Den findes i 3 forskellige typer med forskellige højder. PL 55/16 og PL 35/16 har aflastning for 8-15 mm kabel, og findes også i vindtæt udgave der bruges når klimaskærmen brydes (husk at tilkøbe vindtæt tætningsring). 16 mm rør tilsluttes ved hjæp af røraflastning. PL 52/20 har plads til både 16 og 20 mm rør samt kabler som aflastes ved brug af kile til PL dåse. På dåsen kan der monteres runde lampeudtag, lampestikkontakter og dæksler.

Varenummer:1020001745
inkl. moms 45,25 DKK

Beskrivelse

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Specifikationer

Antal ledningsender i dåse ved montage af lampeudtag 1,5 mm² ledning 20 stk. 2,5 mm² ledning 15 stk
Brand Lauritz Knudsen
Bredde 87 mm
Dybde 52 mm
EAN 5703302033046
Højde 52 mm (PL 52/20)
Størrelse - Centerafstand monteringshuller Afstanden (center til center) mellem monteringshullerne, som er med M4 gevind og bruges til mont. af lampeudtag mv., er 55 mm.
Størrelse - Diameter 68 mm
Størrelse - Længde 100 mm
Typenummer 182A0221
Version Normal version
