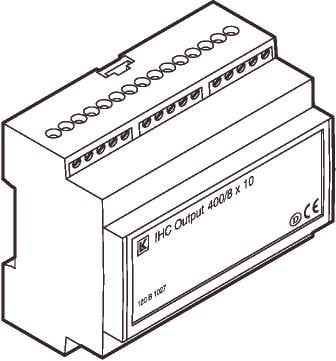

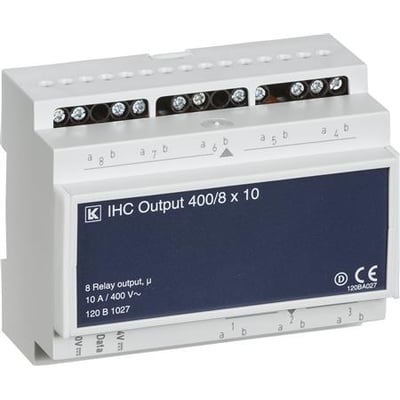

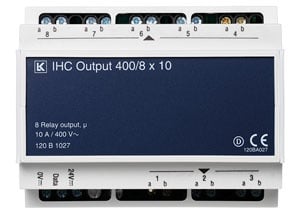

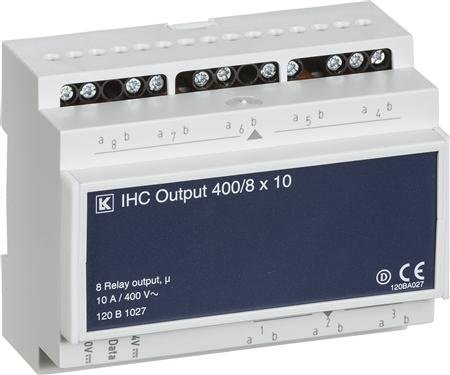

IHC Control, Output modul 400/8x10 med 8 relæ udgange til 230Vac – Lauritz Knudsen

PRISGARANTI

1 stk på lager

Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres tirsdag d. 23/4)

Se alle muligheder

Metode	Pris	Leveres
DAO Pakkeshop	35,00 kr.	Tirsdag d. 23/4
GLS Pakkeshop	39,00 kr.	Tirsdag d. 23/4
GLS Erhverv	49,00 kr.	Tirsdag d. 23/4
GLS Hjemmelevering	65,00 kr.	Tirsdag d. 23/4
Direkte levering	149,00 kr.	Mandag d. 22/4
Click&Collect i Svenstrup (9230)	0,00 kr.	Mandag d. 22/4

Oplyste datoer gælder ved bestilling inden fredag 13.30

Varenr.:

1086015623

EAN nr.:

5703302026321

Typenr.:

120B1027, AAK120B1027

Vis beskrivelsen Vis specifikationer

1.695,00 kr.pr. stk. | inkl. moms

Relaterede varer

IHC Control, Output modul 230 med 2 x 4 relæ udgange til 230Vac – Lauritz Knudsen

1.234,00 kr.

IHC Control, Output modul 24 med 8 transistor udgange til 12-48Vdc – Lauritz Knudsen

797,00 kr.

IHC Control, Output modul 1-10V med én 1-10Vdc analog udgang og én 230Vac relæ udgang – Lauritz Knudsen

844,00 kr.

IHC Control, Output modul 400 Bestabilt med 8 relæ udgange til 230Vac – Lauritz Knudsen

2.580,00 kr.

Beskrivelse

Anvendelse:
IHC outputmodulet anvendes til kobling af 8 stk. 230 V a.c. belastninger styret af IHC systemet.

Konstruktion:
Alle 8 udgange er galvanisk adskilt fra hinanden. Der kan kobles en 10 A gruppeafbryder eller automatsikring til hver enkelt af relæerne. Den samlede belastning på modulet er 80A. Da relæerne er adsklit fra hinanden med 400 V isolationsafstand, kan der tilsluttes forskellige faser, enten fra samme eller forskellige grupper. Ved 3-fasede belastninger må der ikke tilsluttes kombinationen Out 5, 6 og 7 af hensyn til relæernes termiske overbelastningsevne. Af hensyn til relæernes levetid, anbefales det i øvrigt af fordele 3-fasede belastninger på to grupper bestående af Out 1, 2 og 3 samt Out 6, 7 og 8. Ved kobling af motorbelastninger såvel som andre 3-fasede belastninger gøres der opmærksom på, at der ikke er indbygget nogen sikring af samtidig ind- og udkobling af de 3 faser. Af hensyn til adskillelsen mellem SELV- og 230 V strømkredse skal relæerne betragtes som to grupper. Hvis et af relæerne i en af grupperne er forbundet til en SELV kreds, må de øvrige relæer i gruppen ikke forbindes til 230 V eller en anden strømkreds, der ikke er SELV strømkreds. Ønskes andre belastninger henvises der til afsnittet "Introduktion til IHC."

Datablad (12,8 KB)
Datablad (290,08 KB)

Specifikationer

Varenummer:

1086015623
EAN nummer:

5703302026321

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

120B1027, AAK120B1027

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Anbefalet kabeltype:

Til data og 24 V: IHC LINK 10 NOPOVIC
Antal udgange:

8 stk. galvanisk adskilte relækontakter
Direktiver:

EMC: 89/336/EØF, LVD: 73/23/EØF
Egeneffekt:

Maks. 13 W
Egetforbrug:

20-150 mA @ 24 VDC
Godkendelser:

DEMKO
IP-klasse (kapslingsklasse):

IP20
Luftfugtighed:

5-95% rel. ikke kondenserende
Maks. kabellængde:

Datalinie: 100 m
Max forsikring:

Maks. 10 A
Modulbredde M36:

3
Omgivelsestemperatur:

- 20 °C til + 50 °C
Skrueklemme 230V a.c.:

Maks. Cu 2x2,5 mm²
Skrueklemme svagstrøm:

Maks. 2x1,5 mm² med trådbeskytter
Standarder:

IEC/ACOS (CO) 115, EN 61000-6-3, EN 61000-6-2
Strømforsyning:

20-28 VDC maks. 5% ripple, nom. 24 VDC SELV
Tilslutninger:

3 til strømforsyning og datalinie. 8 til 230 VAC fase. 8 til 230 VAC udgangssignaler
Udgangsrelæ belastning a.c.:

Maks. 10 A ved 230 VAC. Se belastnings relæ-data på sidste side under introduktionen til afsnit 9
Udgangsrelæ belastning d.c.:

Maks. 3 A ved 30 VDC
Udgangsrelæ levetid elektrisk:

> 40.000 stillingsændringer ved maks. belastning
Volt:

230V
Brand:

Lauritz Knudsen
