ComPacT NSX100B+TM16D maksimalafbryder, 16 A, 3-polet, 3P3D

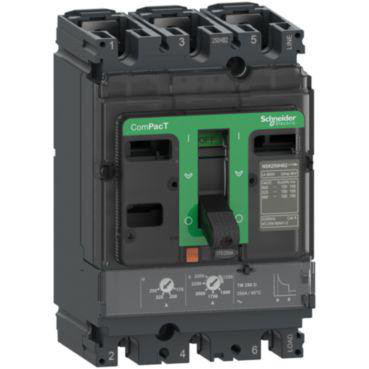

Schneider Electric ComPacT NSX100B maksimalafbryder på 16 A med tre poler, set skråt forfra med grøn betjeningsknebel.Schneider Electric ComPacT NSX100B maksimalafbryder på 16 A med tre poler, set forfra med synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSX100B maksimalafbryder med 16 A termisk-magnetisk strømrelæ, IP40 og en kortslutningsbrydeevne på 25 kA. Læs mere…
  • Varenr.:
    3322737935
  • EAN nr.:
    3606481996138
  • Typenr.:
    C10B3TM016
pr. stk. inkl. moms
3.431,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ComPacT NSX100B+TM16D er en komplet 3-polet maksimalafbryder med 3 beskyttede poler og en 16 A termisk-magnetisk strømrelæenhed (TMD). Den termiske overbelastningsbeskyttelse kan indstilles, mens den magnetiske beskyttelse er fastindstillet. Modellen er beskrevet til standard- og specialapplikationer.

Elektriske specifikationer

  • Nominel strøm: 16 A
  • Mærkespænding: 690 V AC; leverandørbeskrivelsen angiver 50/60 Hz
  • Kortslutningsbrydeevne (Icu): 25 kA rms ved 415 V AC, 50/60 Hz ifølge leverandørbeskrivelsen
  • Kortslutningsstrøm Icu: 25 kA ved 400 V, 50 Hz ifølge produktegenskaberne
  • Indstillingsområde for termisk overbelastningsudløser: 11,2–16 A
  • Indstillingsområde for momentan kortslutningsudløser: 190–190 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 190–190 A
  • Effekttab: 8,76 W

Udførelse og tilslutning

  • Kapslingsklasse: IP40
  • Betjening med knebel
  • Hovedstrømkreds tilsluttes med skrueforbindelse foran
  • Fastmonteret indbygningselement
  • Mål (B × H × D): 105 × 161 × 86 mm
  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Integreret motordrev: Nej; motordrev kan tilvælges
  • DIN-skinne-montage er angivet som valgfri, mens produktet også er angivet som ikke egnet til DIN-skinne-montering
  • Underspændingsudløser: Nej; integreret underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Komplet apparat med beskyttelsesenhed: Ja

Produktinformation

  • Type: C10B3TM016
  • Produktnummer: 3322737935
  • EAN: 3606481996138
  • Oprindelsesland: Polen
  • Angivet SVHC-stof over 0,1 %: Bly

Modellen kan leveres med forskellige valgfrie funktioner og tilbehør.

Specifikationer

  • Varenummer:
    3322737935
  • EAN nummer:
    3606481996138
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10B3TM016
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    8.76 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    190 - 190 A
  • Indstillingsområde for momentan kortslutningsudløser:
    190 - 190 A
  • Indstillingsområde for overbelasningsudløser:
    11.2 - 16 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    25.0 kA
  • Nominel strøm IE:
    16.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
