ComPacT NSX100R maksimalafbryder, M62E, 40 A, 3P3D

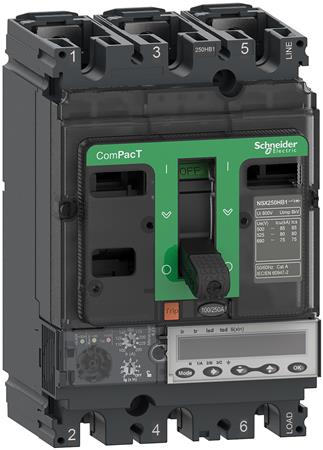

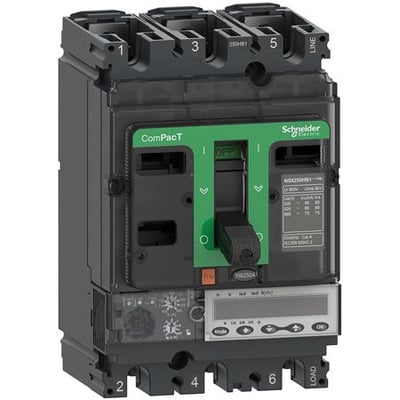

Schneider Electric ComPacT NSX100R maksimalafbryder, 40 A og 3-polet, set forfra med betjeningsknap og display.Schneider Electric ComPacT NSX100R maksimalafbryder, 40 A og 3-polet, vist let skråt forfra med tilslutninger øverst og nederst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Mandag d. 16/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 13/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSX100R med MicroLogic 6.2 E, 40 A, justerbar jordfejlsbeskyttelse og IP40. Icu er angivet til 200 kA ved 415 VAC. Læs mere…
  • Varenr.:
    3322741659
  • EAN nr.:
    3606482001039
  • Typenr.:
    C10R36E040
pr. stk. inkl. moms
17.572,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

ComPacT NSX100R er en 3-polet maksimalafbryder med 3P3D-konfiguration og en elektronisk MicroLogic 6.2 E-strømrelæenhed på 40 A. Apparatet leveres komplet med beskyttelsesenhed og har integreret, justerbar jordfejlsbeskyttelse med OFF-position.

Beskyttelse og måling

MicroLogic 6.2 E har justerbar overbelastningsbeskyttelse, korttidsforsinket kortslutningsbeskyttelse og momentan kortslutningsbeskyttelse. Den indbyggede displayenhed viser energi og fungerer som energimåler.

  • Indstillingsområde for overbelastningsudløser: 18–40 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 27–400 A
  • Indstillingsområde for momentan kortslutningsudløser: 60–600 A
  • Justerbar jordfejlsbeskyttelse med OFF-position
  • Udløserindikator: Ja

Elektriske data og tilslutning

  • Nominel strøm: 40 A
  • Mærkespænding og driftsspænding: 690 V AC, 50/60 Hz
  • Kortslutningsbrydeevne (Icu): 200 kA rms ved 415 V AC, 50/60 Hz, og 45 kA rms ved 690 V AC, 50/60 Hz
  • Produktattributterne angiver desuden Icu på 200 kA ved 400 V, 50 Hz
  • Tilslutning til hovedstrømkreds: Skrueforbindelse, tilslutning foran
  • Effekttab: 14,1 W
  • Kapslingsklasse: IP40

Udførelse og montering

  • Mål (B × H × D): 105 × 161 × 86 mm
  • Fastmonteret indbygningselement med knebelbetjening
  • Integreret motordrev: Nej; motordrev kan tilvælges
  • DIN-skinne-montage er angivet som valgfri, men apparatet er ikke angivet som egnet til DIN-skinne-montering
  • Underspændingsudløser: Ikke inkluderet
  • Hjælpekontakter: 0 NO-kontakter, 0 NC-kontakter og 0 skiftekontakter

Standarder og produktdata

Enheden er angivet i overensstemmelse med IEC 60947 samt CCC- og EAC-krav og marine specifikationer. Oprindelsesland: PL.

  • Typebetegnelse: C10R36E040
  • Produktnummer: 3322741659
  • EAN: 3606482001039
  • Oplyste SVHC-stoffer over 0,1 %: Bly, blytetraoxid og blymonoxid

Specifikationer

  • Varenummer:
    3322741659
  • EAN nummer:
    3606482001039
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C10R36E040
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Ja
  • Effekttab:
    14.1 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    27 - 400 A
  • Indstillingsområde for momentan kortslutningsudløser:
    60 - 600 A
  • Indstillingsområde for overbelasningsudløser:
    18 - 40 A
  • Integreret jordfejlsbeskyttelse:
    Ja
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    200.0 kA
  • Nominel strøm IE:
    40.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • SVHC stof over 0,1%:
    Bly, Lead tetroxide, Lead-monoxide
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Producent/forhandler:
    Schneider Electric
