Maksimalafbryder Tmax XT6N, 800 A, Ekip Dip LSI, 3-polet

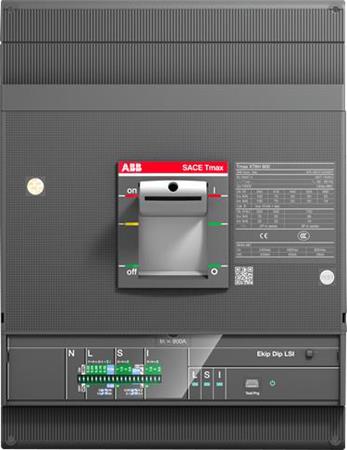

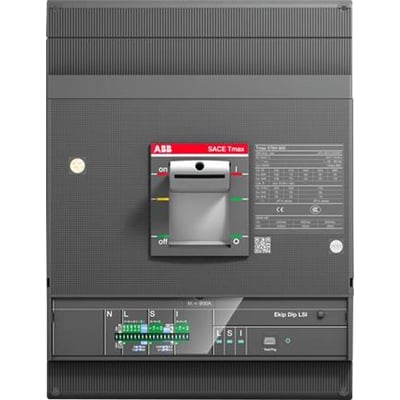

ABB Tmax XT6N maksimalafbryder med Ekip Dip LSI-relæ, 800 A og tre poler, vist forfra med betjeningsknebel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv55,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Elektronisk 3-polet maksimalafbryder med Ekip Dip LSI-relæ, 800 A mærkestrøm og indstillingsområder på 320–800 A og 800–8000 A. Læs mere…
  • Varenr.:
    8056221007979
  • EAN nr.:
    8056221007979
  • Typenr.:
    1SDA100721R1, XT6N800EKIPDIPLSIIN8003
pr. stk. inkl. moms
16.703,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Tmax XT6N er en fastmonteret, 3-polet maksimalafbryder med elektronisk Ekip Dip LSI-relæ og beskyttelsesenhed. Afbryderen har en mærkestrøm på 800 A og en brydeevne på 36 kA ved 400 V.

Tekniske specifikationer

  • Indstillingsområde for overbelastningsudløser (I1): 320–800 A
  • Indstillingsområde for momentan og korttidsforsinket kortslutningsudløser (I3): 800–8000 A
  • Mærkespænding: 690 V
  • Kapslingsklasse: IP20
  • Tilslutning: boltforbindelse med hovedtilslutninger foran
  • Betjeningselement: knebel
  • Effekttab: 53,4 W
  • Egnet til indbygning, men ikke til DIN-skinne
  • Ingen integreret motordrev; motordrev kan tilvælges
  • Ingen integreret jordfejlsbeskyttelse eller underspændingsudløser
  • Ingen udløserindikator
  • Ingen integrerede NO-, NC- eller skiftekontakter

Medfølgende tilbehør og kompatibilitet

  • Klemmer til Cu/Al-ledere, 2 × 120–240 mm², klasse 2-kabel; passer til XT6
  • Udkoblingsspole, 24–60 V AC/DC, indkoblingspeak 11 A; passer til XT5 og XT6
  • Hjælpekontakt med ledninger, 2CO + 1CO til trip, 250 V 6 A AC-13 / 250 V 30 mA DC-13; passer til fast og plug-in XT1, XT2, XT3 og XT4
  • Hjælpekontakt med ledninger, 1CO til relæ-tripsignal, 24 V DC; passer til fast og plug-in XT2 og XT4
  • Motordrev, 24 V AC/DC, indkoblingseffekt op til 400 VA; passer til XT6
  • Høj terminalafdækning, 58 mm; passer til 3-polet XT6

Varenumre

  • Typenumre: 1SDA100721R1 og XT6N800EKIPDIPLSIIN8003
  • EAN: 8056221007979

Specifikationer

  • Varenummer:
    8056221007979
  • EAN nummer:
    8056221007979
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA100721R1, XT6N800EKIPDIPLSIIN8003
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    53.4 W
  • Egnet for DIN-skinne montering:
    Nej
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    800 - 8000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 8000 A
  • Indstillingsområde for overbelasningsudløser:
    320 - 800 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    Nej
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Ja
  • Nominel strøm IE:
    800.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Nej
  • Producent/forhandler:
    ABB
