ComPacT NSXm maksimalafbryder, 4-polet, 4 beskyttede poler, 100 A, TM100D, 25 kA

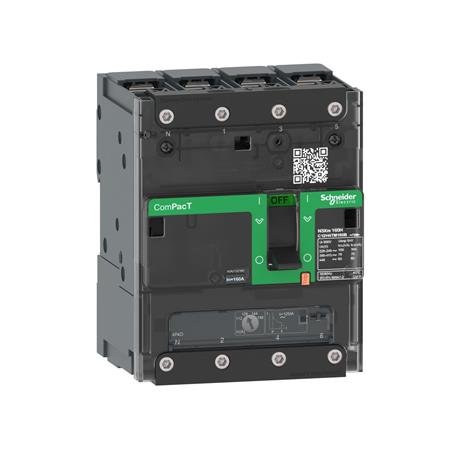

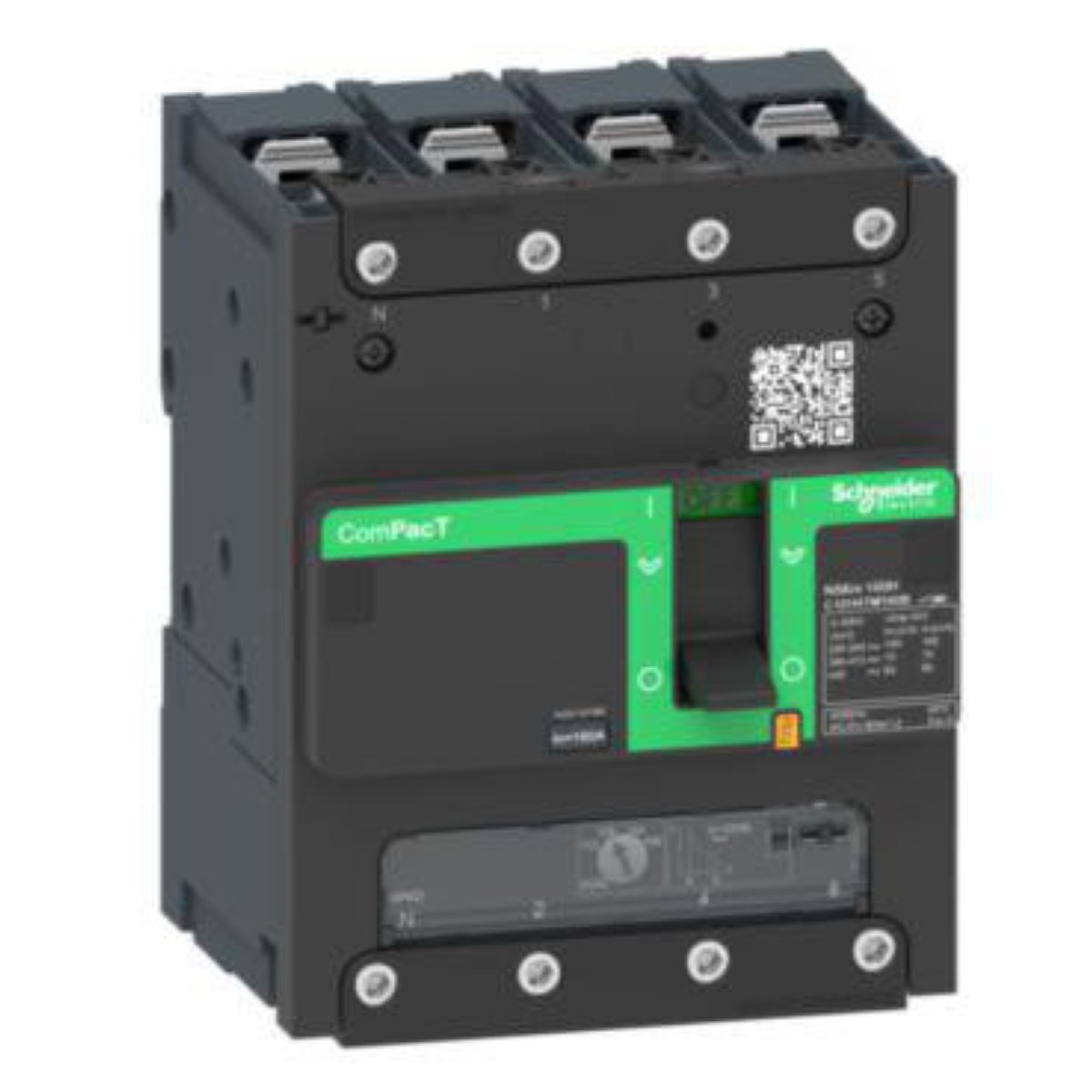

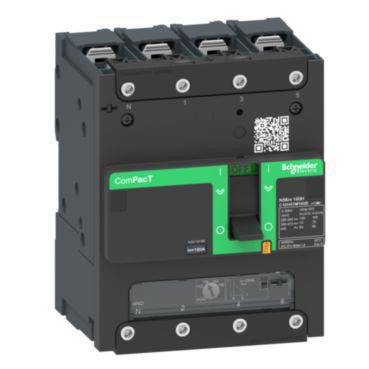

Schneider Electric ComPacT NSXm maksimalafbryder med fire poler og 100 A, set skråt forfra med siden synlig.Schneider Electric ComPacT NSXm maksimalafbryder med fire poler og 100 A, set næsten lige forfra med terminalerne øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 100 A mærkestrøm, termomagnetisk udløser, IP40 og 25 kA Icu ved 400 V, 50 Hz. Læs mere…
  • Varenr.:
    3322745367
  • EAN nr.:
    3606481990532
  • Typenr.:
    C11B4TM100B
pr. stk. inkl. moms
3.620,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne 4-polede maksimalafbryder har en indbygget termomagnetisk strømrelæenhed og er beregnet til lavspændingsstandardapplikationer. Den har 4 beskyttede poler, 100 A mærkestrøm og en mærkespænding på 220–440 V. Leverandørbeskrivelsen angiver en kortslutningsbrydeevne på 25 kA ved 415 VAC. Den nominelle kortslutningsstrøm Icu er 25 kA ved 400 V, 50 Hz.

Funktioner og tilslutning

  • Overbelastningsudløserens indstillingsområde: 70–100 A.
  • Momentan kortslutningsudløser: 1250 A.
  • Tilslutning af hovedstrømkredsen sker foran med skrueforbindelse.
  • Betjening med knebel og udløserindikator.
  • Egnet til DIN-skinne. Leverandørbeskrivelsen angiver også bundplademontering.
  • Fastmonteret indbygningselement med IP40-kapslingsklasse.
  • Effekttab: 30 W.

Tilbehør og mål

ComPacT NSXm-serien har typer af hjælpekontakter og udløserspoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel. Denne afbryder har ingen hjælpekontakter monteret: 0 NO-kontakter, 0 NC-kontakter og 0 hjælpekontakter med skiftefunktion. Den har ikke integreret motordrev, mulighed for motordrev, underspændingsudløser eller integreret jordfejlsbeskyttelse.

Målene er 108 mm i bredden, 137 mm i højden og 80 mm i dybden.

Specifikationer

  • Serie: ComPacT NSXm.
  • Typebetegnelse: C11B4TM100B.
  • Udførelse: 4P4D, 4-polet med 4 beskyttede poler.
  • Beskyttelsesenhed: komplet apparat med beskyttelsesenhed.
  • Standarder og specifikationer: IEC 60947, CCC, EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322745367
  • EAN nummer:
    3606481990532
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11B4TM100B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    30.0 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    70 - 100 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    25.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
