Schneider Harmony RXG stikbensrelæ, RXG22BD, 2 C/O, 5 A, 24 V DC, testknap og LED

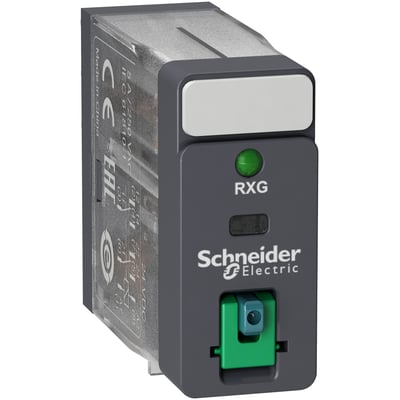

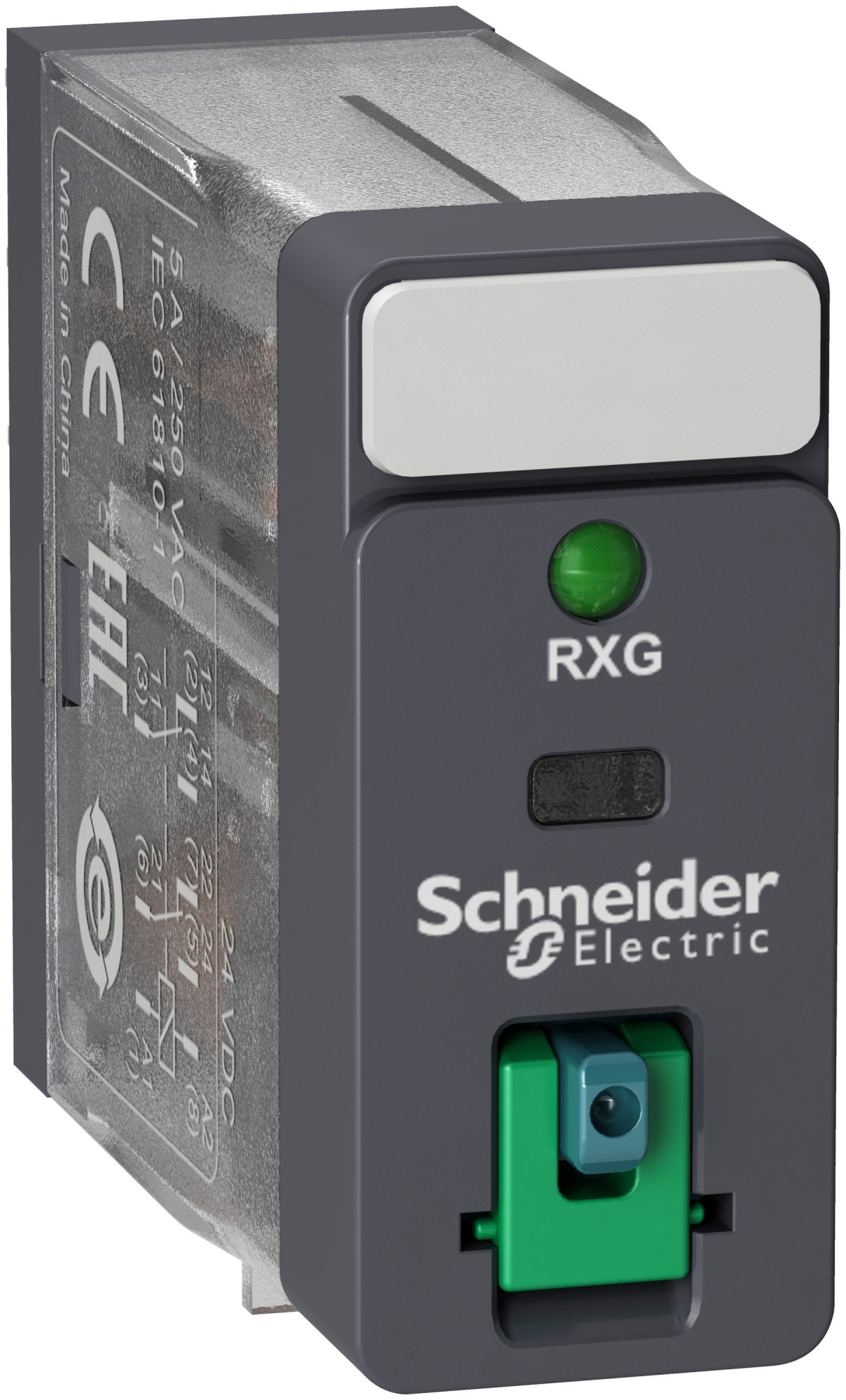

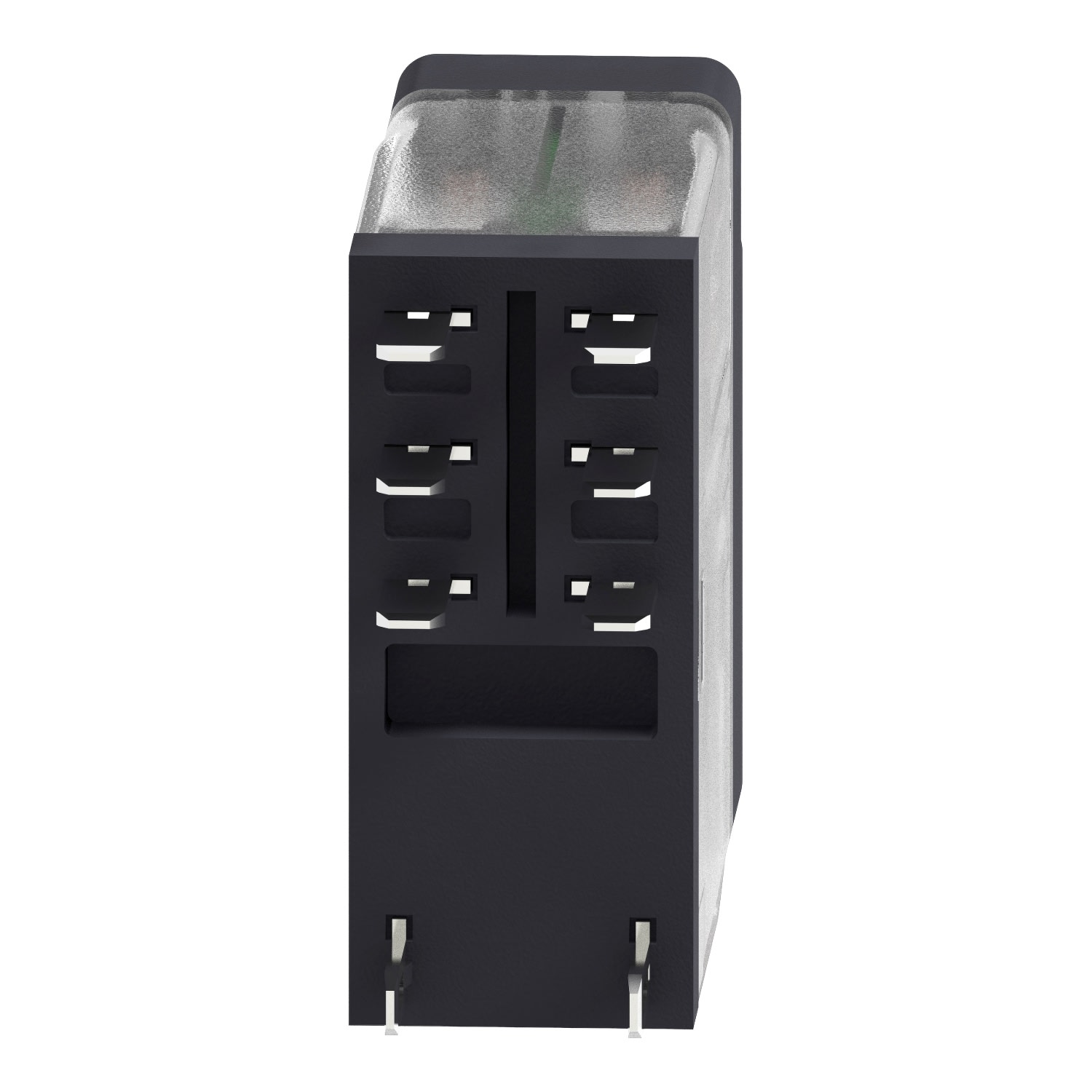

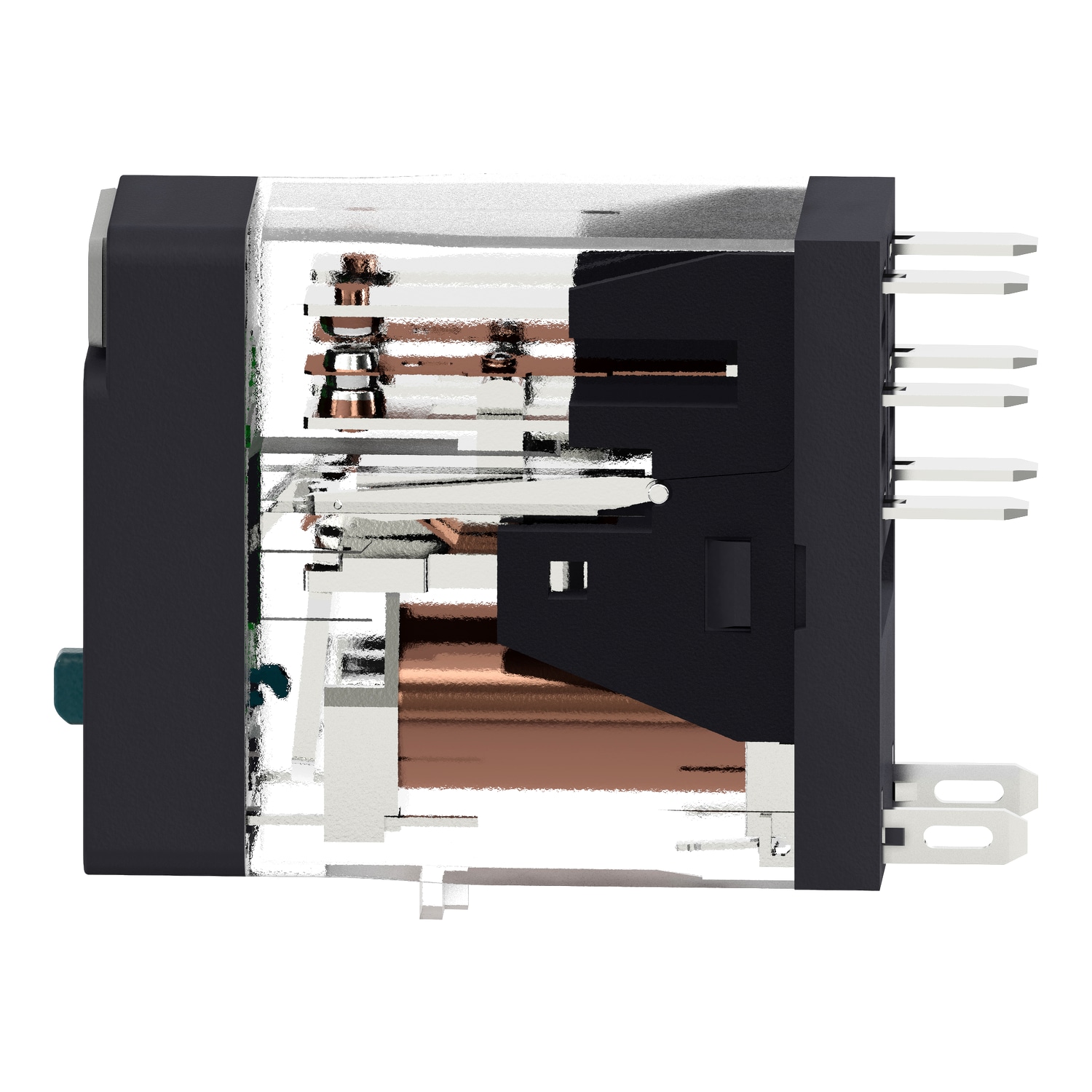

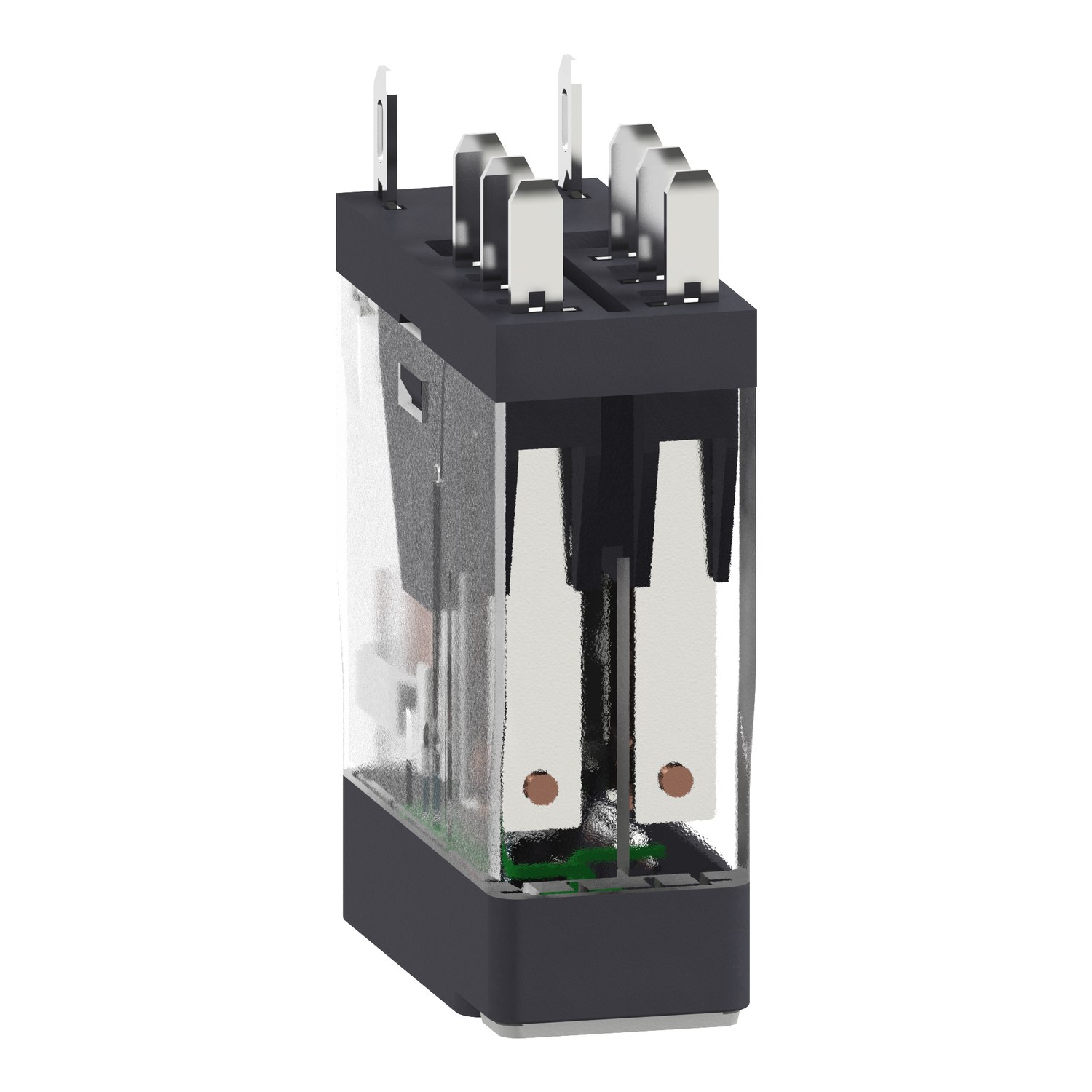

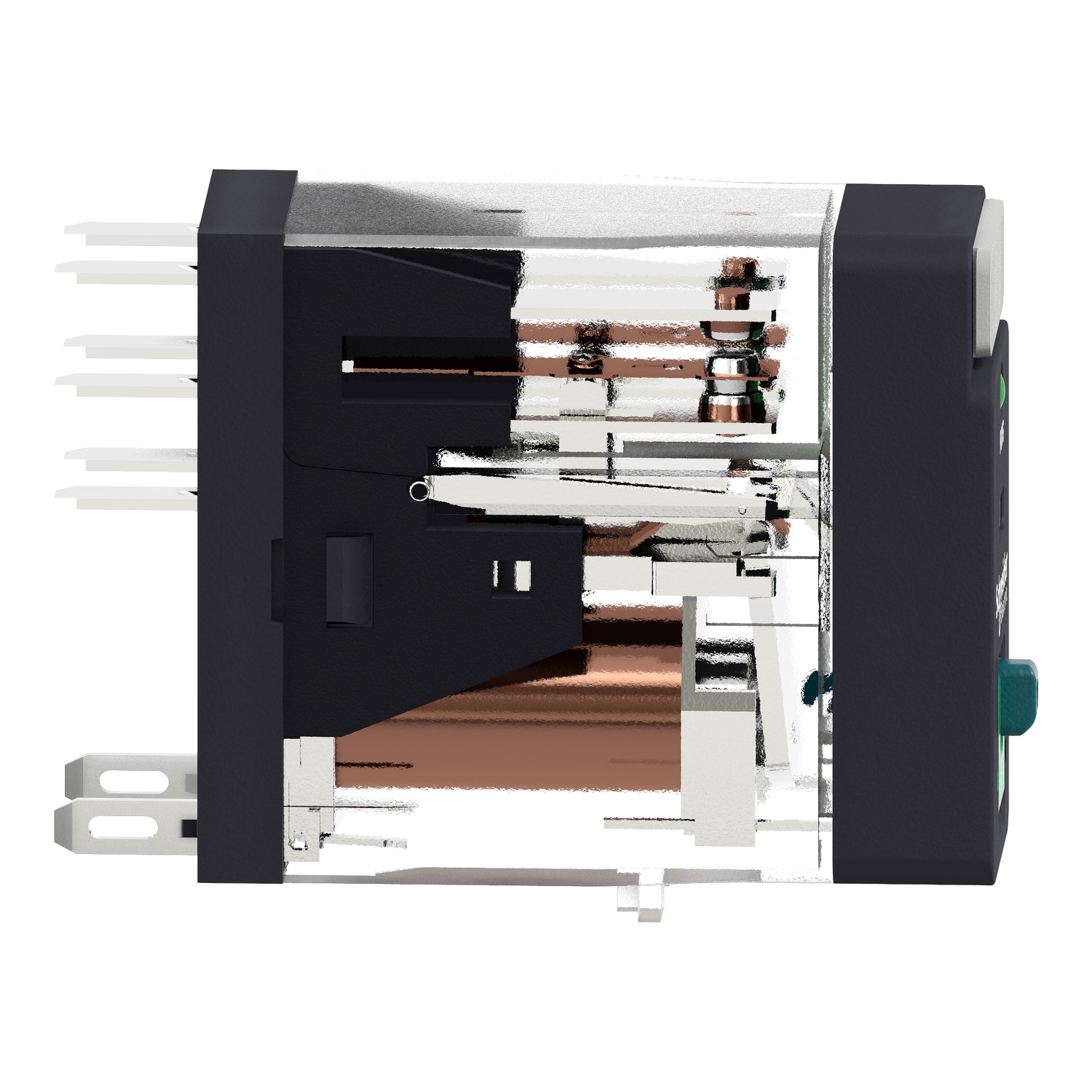

Schneider Electric Harmony RXG22BD stikbensrelæ med grøn LED, testknap og 2 skiftekontakter på 5 A.Schneider Electric Harmony RXG22BD stikbensrelæ set fra undersiden med stikben og kontaktåbninger.Schneider Electric Harmony RXG22BD stikbensrelæ set fra siden med synlige indvendige kontakter og stikben.Schneider Electric Harmony RXG22BD stikbensrelæ fra modsatte side med transparent hus og synlige kontaktdele.Schneider Electric Harmony RXG22BD stikbensrelæ set skråt bagfra med stikbenene synlige øverst.
PRISGARANTI
600+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
RXG22BD stikbensrelæ med 2 C/O AgSn-kontakter på 5 A, 24 V DC-spole, testknap og LED. Leveres uden sokkel og har kapslingsklasse IP40. Læs mere…
  • Varenr.:
    7522603124
  • EAN nr.:
    3606480689178
  • Typenr.:
    RXG22BD
pr. stk. inkl. moms
73,50 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og kontakter

Schneider Harmony RXG22BD er et polariseret, monostabilt stikbensrelæ med 2 C/O AgSn-kontakter og en mærkestrøm på 5 A. Relæet har testknap, grøn LED-indikering og tvangsførte kontakter. RXG-serien fås også med 1 C/O på 10 A eller 2 C/O på 5 A, med eller uden testknap og indbygget lysdiode. Serien beskrives med en bredde på 16 mm og kraftige stikben, der er kompatible med øvrige mærker i branchen.

  • Spolespænding: 24 V DC
  • Strømforbrug: 0,53 W
  • Mindste indkoblingsstrøm for kontaktsættet: 10 mA
  • Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • Kapslingsklasse: IP40
  • Elektrisk tilslutning: fladstifttilslutning
  • Ingen aftagelige klemmer

Betjening og indikering

Testknappen kan påvirkes momentant ved tryk på den røde knap eller tvangskobles ved at vippe den grønne del op. En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket. Den grønne LED på fronten viser, at relæet får forsyning. Relæet har desuden en påbygget mærkeplade til opmærkning.

Mål og montering

Relæet leveres uden sokkel. Det kan anvendes med RGZE1S48M-sokkel med skrueklemmer eller RGZE08P-sokkel med push-in-fjederklemmer. Soklerne RGZE1S35M og RGZE1S48M samt sokler i RGZE1SxxM- og RGZExxP-serierne har separate terminaler til forsyning og kontaktsæt. RXG22BD er angivet med målene 13,0 mm i bredden, 34,5 mm i højden og 28,8 mm i dybden.

  • Beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen.
  • Sokler kan forbindes med en sløjfeskinne eller en laske afhængigt af sokkeltypen.
  • Sløjfeskinnen RGZS08 kan forbinde op til 8 relæer.
  • Soklen kan mærkes med RSZL300-opmærkningsplader.

Godkendelser og produktdata

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marineapplikationer. Oprindelsesland: Kina.

  • Type: RXG22BD
  • Produktnummer: 7522603124
  • EAN: 3606480689178

Specifikationer

  • Varenummer:
    7522603124
  • EAN nummer:
    3606480689178
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG22BD
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Polariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    Nej
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Nej
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Ja
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
