Schneider Harmony RXG stikbensrelæ RXG22P7, 5 A, 230 VAC, 2 C/O, testknap, LED

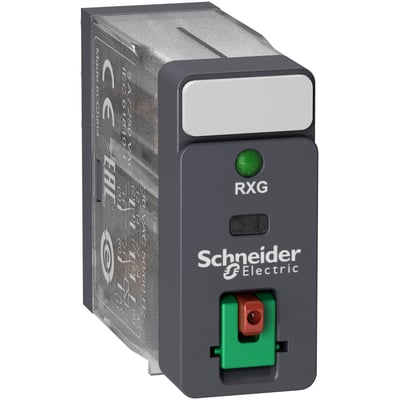

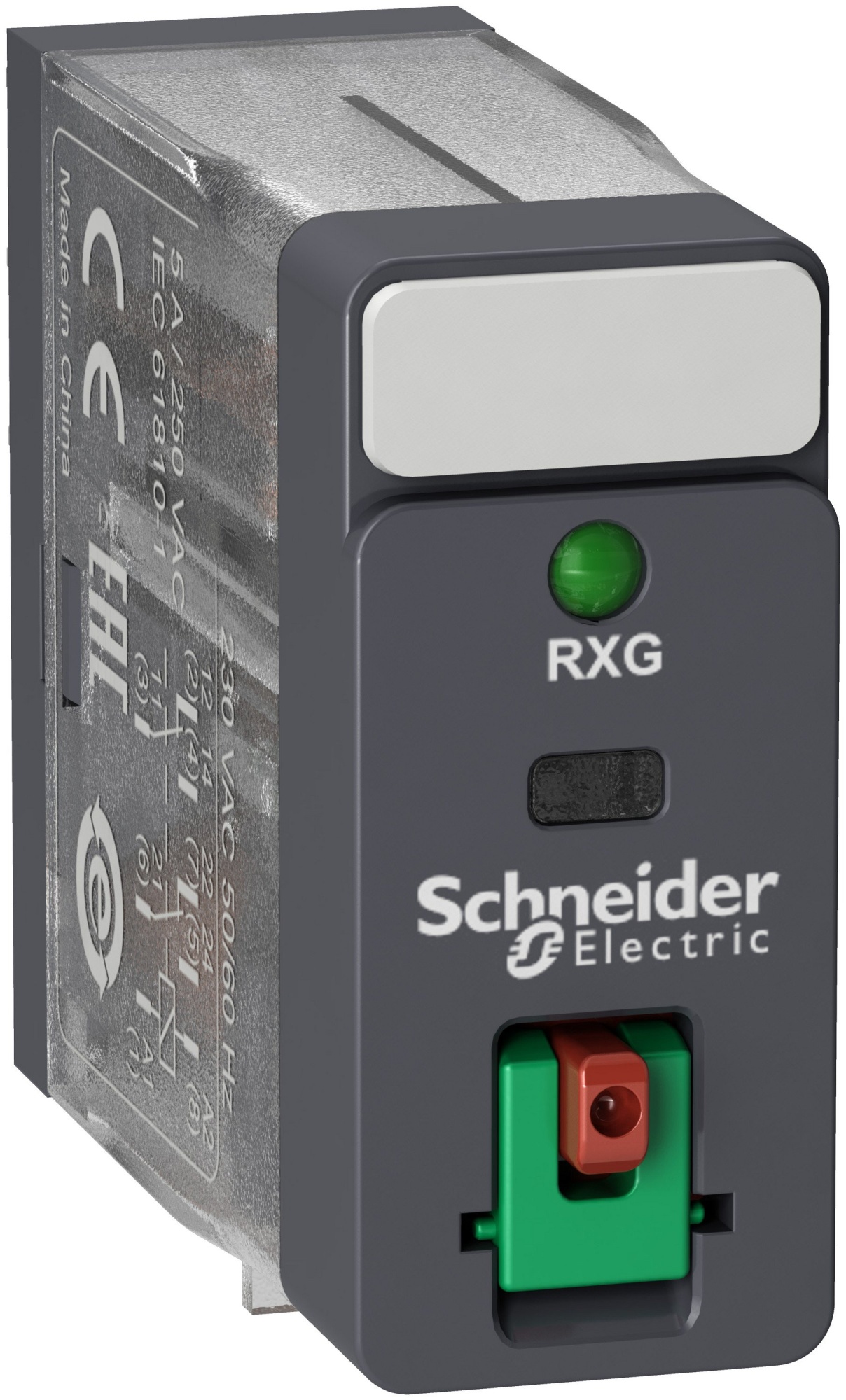

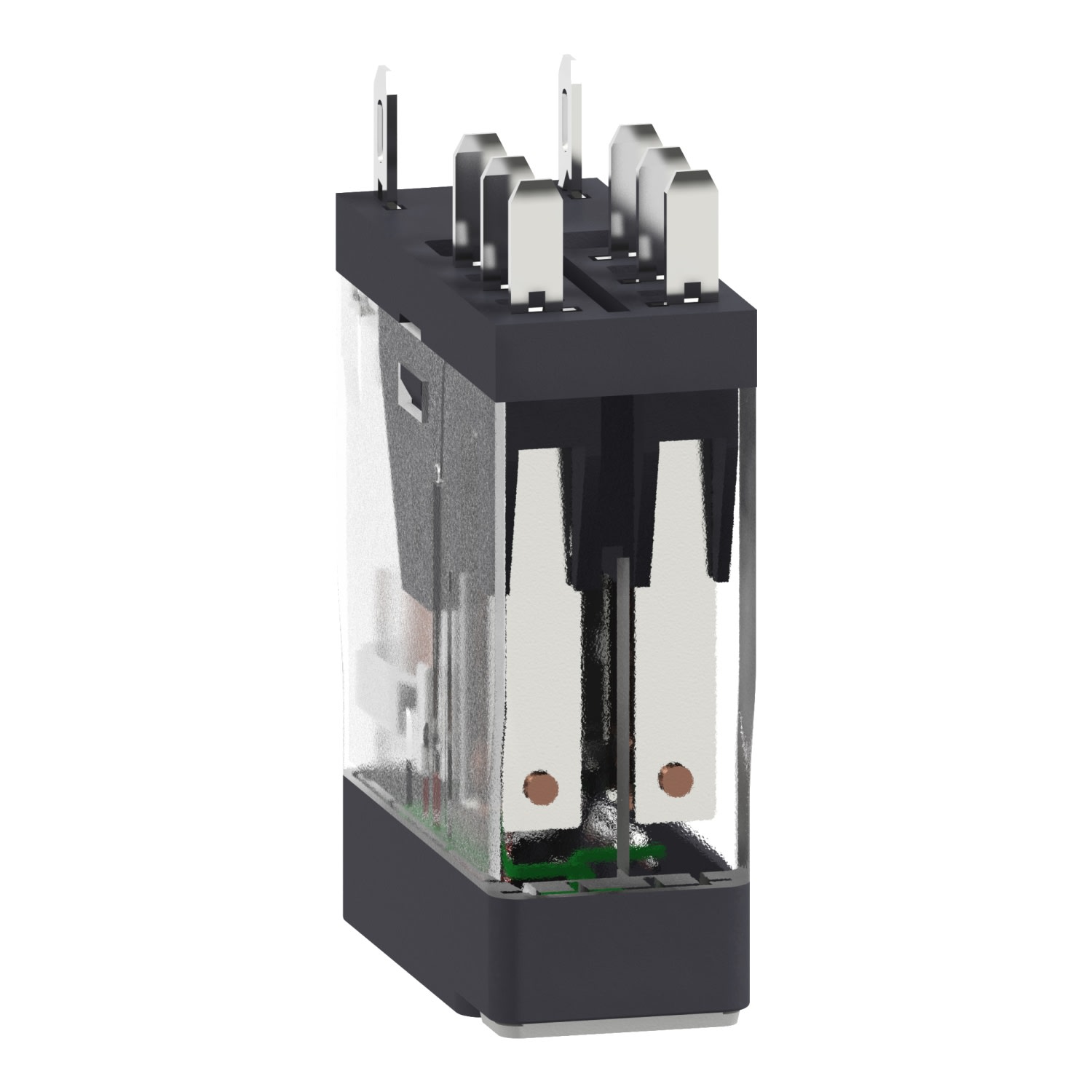

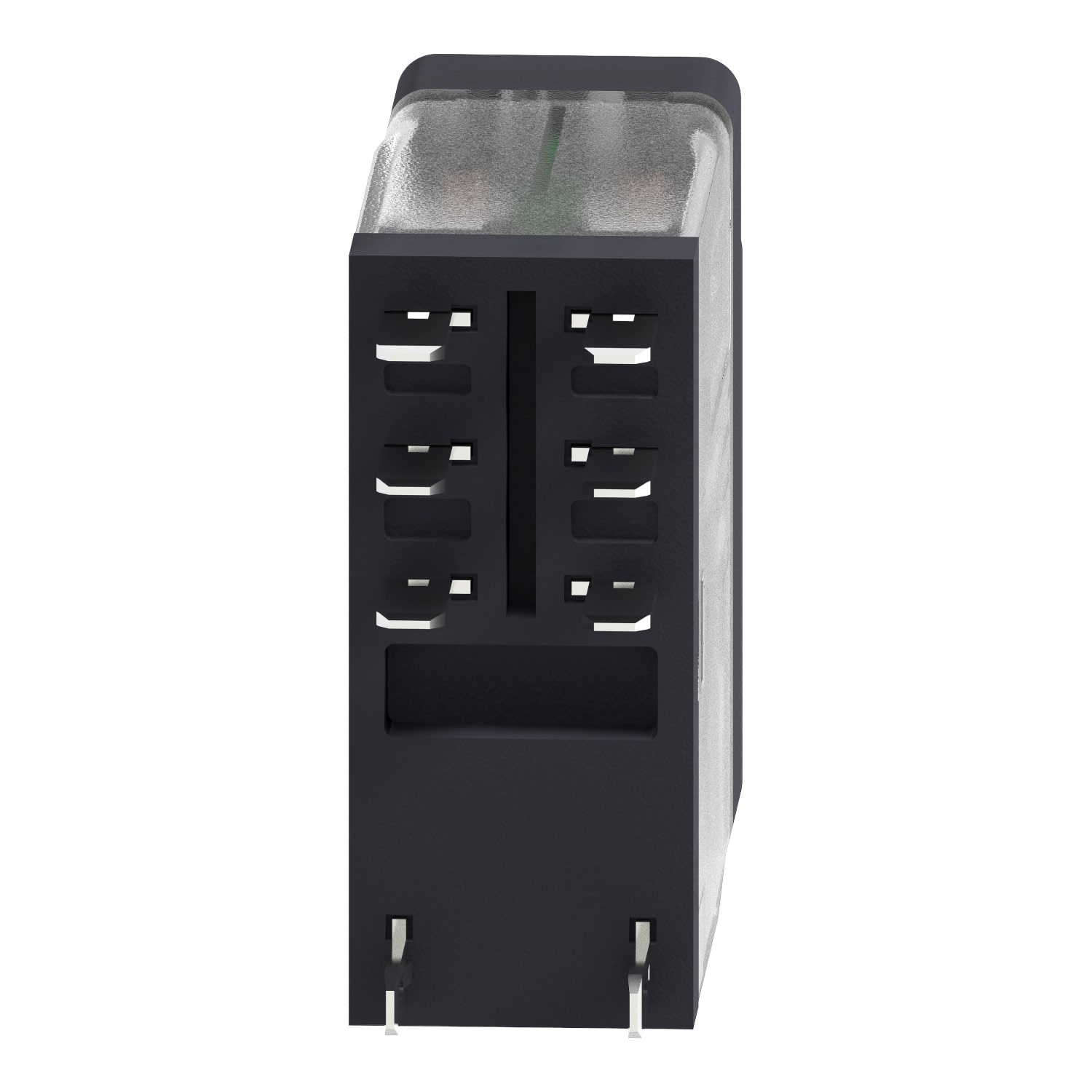

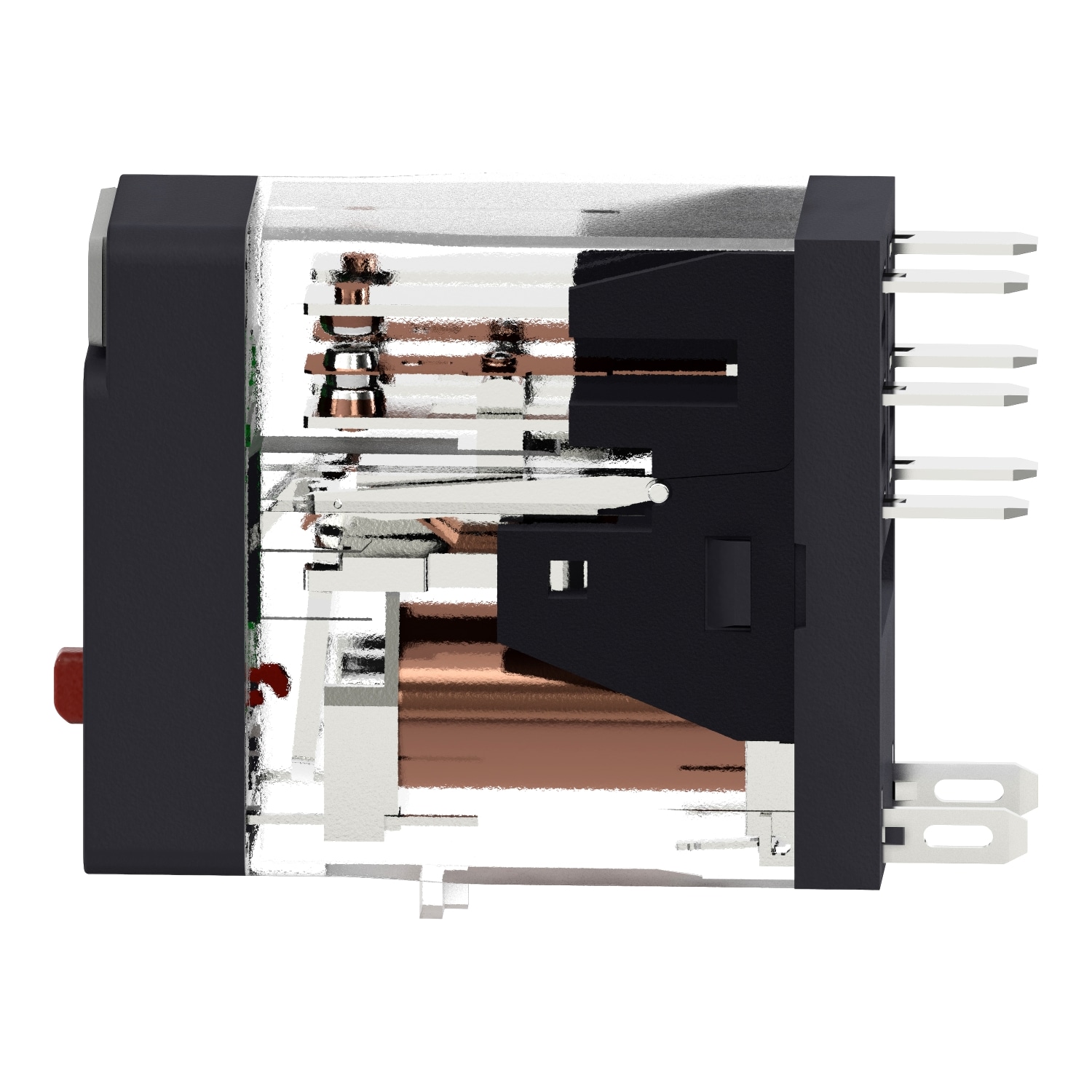

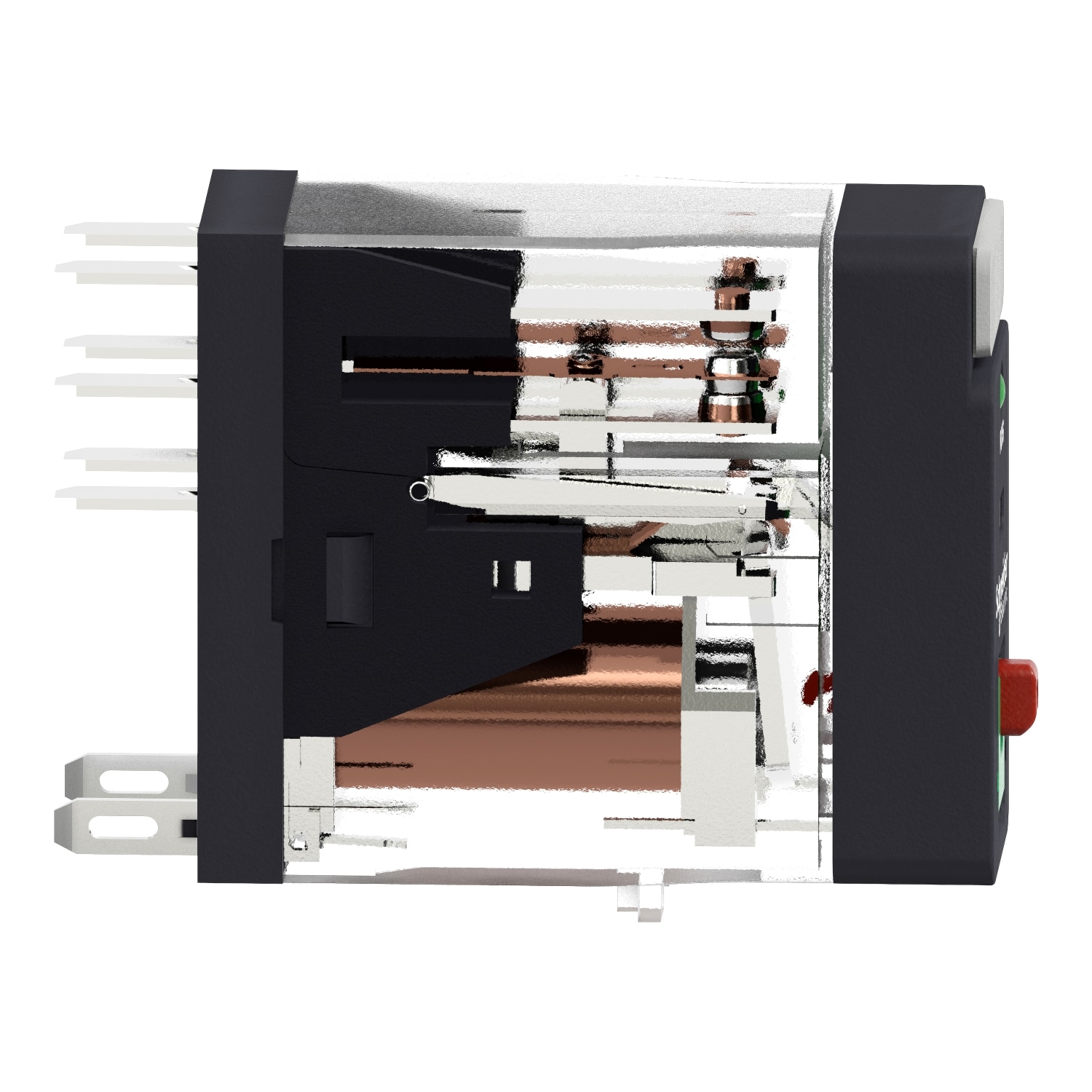

Schneider Electric Harmony RXG22P7 stikbensrelæ set bagfra med kontaktåbninger og flade stikben.Schneider Electric Harmony RXG22P7 stikbensrelæ set fra siden med synlige indvendige kontaktdele og stikben.Schneider Electric Harmony RXG22P7 stikbensrelæ set fra den modsatte side med synlige indvendige dele og stikben.Schneider Electric Harmony RXG22P7 stikbensrelæ set skråt bagfra med flade stikben og kontaktdele under det klare dæksel.Fronten af Schneider Electric Harmony RXG22P7 stikbensrelæ med grøn LED, mærkeplade og rød testknap.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Stikbensrelæ med 2 C/O-kontakter på 5 A, testknap, LED-visning og IP40. Forsynes med 230 VAC og leveres uden sokkel. Læs mere…
  • Varenr.:
    7522603205
  • EAN nr.:
    3606480689147
  • Typenr.:
    RXG22P7
pr. stk. inkl. moms
103,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Stikbensrelæ med 2 C/O-kontakter

Schneider Harmony RXG22P7 er et monostabilt stikbensrelæ med 2 C/O-kontakter af AgSn og en mærkestrøm på 5 A. Relæet har testknap, LED-visning og mekanisk indikator. Det leveres uden sokkel.

RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, som er kompatible med øvrige mærker i branchen. De angivne mål for RXG22P7 er 13,0 × 34,5 × 28,8 mm.

Funktioner

  • Testknappen kan påvirkes kortvarigt med den røde knap og tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket.
  • En grøn LED på fronten viser, at relæet har forsyning.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen.

Tekniske data

  • Type: RXG22P7
  • Forsyning: 230 VAC
  • Mærkestrøm: 5 A
  • Mindste indkoblingsstrøm for kontaktsættet: 10 mA
  • Egetforbrug: 0,82 VA
  • Kontakter: 2 C/O, AgSn
  • Kapslingsklasse: IP40
  • Betjening: AC, upolariseret
  • Elektrisk tilslutning: fladstifttilslutning
  • Angivet levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
  • Dimensioner: 13,0 mm bredde, 34,5 mm højde og 28,8 mm dybde
  • Produktnummer: 7522603205
  • EAN: 3606480689147

Sokler og tilbehør

Relæet kan anvendes med soklen RGZE1S48M med skrueklemmer eller RGZE08P med push-in-fjederklemmer. Sokler i serierne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. RGZE1S35M og RGZE1S48M er nævnt med denne terminalopbygning.

Sokler kan forbindes med en sløjfeskinne eller en laske, afhængigt af sokkeltypen. Sløjfeskinnen RGZS08 kan anvendes til at forbinde op til 8 relæer. Soklen kan opmærkes med RSZL300-opmærkningsplader.

Godkendelser

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522603205
  • EAN nummer:
    3606480689147
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG22P7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    13.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    28.8 mm
  • Elektrisk forbindelse:
    Fladstifttilslutning
  • Højde:
    34.5 mm
  • Kapslingsklasse IP:
    IP40
  • Komplet med sokkel:
    False
  • Kontakttype:
    Enkeltkontakt
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    False
  • Med LED-visning:
    True
  • Med tvangsførte kontakter:
    False
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    230V
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    - V
  • Spolespænding AC 60HZ:
    - V
  • Spolespænding DC:
    0 - 0 V
  • Strømstyrke:
    5 A
  • SVHC stof over 0,1%:
    Ingen
  • Producent/forhandler:
    Schneider Electric
