ComPacT NSXm maksimalafbryder, 3-polet, 160 A, 70 kA, TM160D, C12H3TM160B

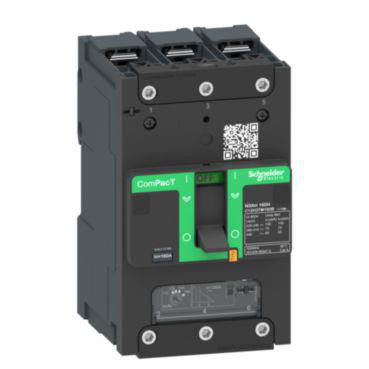

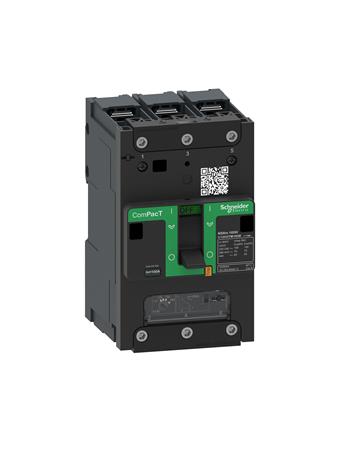

Schneider Electric ComPacT NSXm maksimalafbryder TM160D, 3-polet og 160 A, set skråt forfra.Schneider Electric ComPacT NSXm maksimalafbryder TM160D, 3-polet og 160 A, set tættere på med frontmærkning og tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med termomagnetisk udløser, 160 A mærkestrøm og 70 kA kortslutningsbrydeevne. Læs mere…
  • Varenr.:
    3322746489
  • EAN nr.:
    3606481992154
  • Typenr.:
    C12H3TM160B
pr. stk. inkl. moms
7.219,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

ComPacT NSXm er en fastmonteret, 3-polet maksimalafbryder med indbygget termomagnetisk udløserenhed. Den er beregnet til lavspændingsstandardapplikationer og har en mærkestrøm på 160 A. Produktet er oplyst med en kortslutningsbrydeevne på 70 kA ved 415 VAC.

Afbyderen kan monteres på DIN-skinne eller bundplade. Den har Everlink-teknologi, skruetilslutning af hovedstrømkredsen og betjenes med et knebelgreb. Hjælpekontakter og udløserspoler med skrueløse terminaler er synlige udefra gennem et transparent frontdæksel. Der er ingen hjælpekontakter inkluderet.

Tekniske data

  • Mærkestrøm: 160 A
  • Mærkespænding: 220–440 V
  • Kortslutningsbrydeevne Icu: 70 kA ved 400 V, 50 Hz
  • Overbelastningsudløserens indstillingsområde: 112–160 A
  • Momentan kortslutningsudløser: 1250 A
  • Kapslingsklasse: IP40
  • Tilslutning for hovedstrømkredsen: skrueforbindelse, placeret foran
  • Effekttab: 41,1 W
  • Mål: 81 mm bredde × 137 mm højde × 80 mm dybde
  • Udløserindikator: ja
  • Underspændingsudløser, integreret motordrev og jordfejlsbeskyttelse: nej
  • Komplet apparat med beskyttelsesenhed

Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746489
  • EAN nummer:
    3606481992154
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12H3TM160B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    41.1 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    112 - 160 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    160.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
