ComPacT NSXm maksimalafbryder, 3-polet, 25 A, 70 kA, type C11H3TM025B

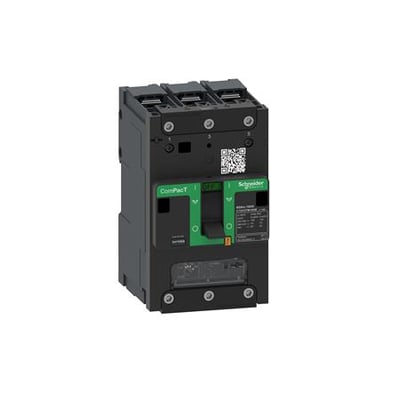

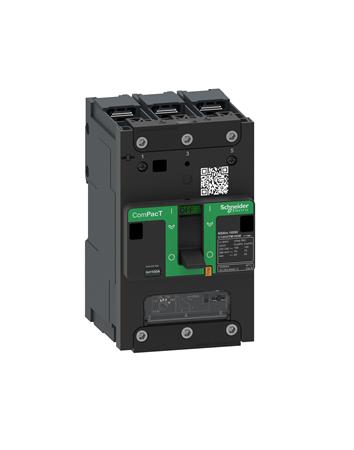

Schneider Electric ComPacT NSXm maksimalafbryder, 3-polet og 25 A, vist skråt forfra med grønne betjeningsfelter.Schneider Electric ComPacT NSXm maksimalafbryder, 3-polet og 25 A, set tættere forfra med tilslutninger og betjening synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11 - lørdag d. 5/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11 - lørdag d. 5/12
GLS Erhverv49,00 kr.Onsdag d. 25/11 - mandag d. 7/12
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11 - fredag d. 4/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med 25 A mærkestrøm, 70 kA kortslutningsbrydeevne, termomagnetisk udløser og IP40. Læs mere…
  • Varenr.:
    3322746405
  • EAN nr.:
    3606481992079
  • Typenr.:
    C11H3TM025B
pr. stk. inkl. moms
4.057,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne 3-polede maksimalafbryder i ComPacT NSXm-serien har en indbygget termomagnetisk strømrelæenhed og en mærkestrøm på 25 A. Den er beregnet til LV-standardapplikationer og kan monteres på DIN-skinne eller bundplade. Typebetegnelsen er C11H3TM025B.

Funktioner og tilslutning

  • Indstillingsområde for overbelastningsudløser: 17,5–25 A.
  • Indstillingsområde for momentan kortslutningsudløser: 600 A.
  • Nominel kortslutningsstrøm Icu: 70 kA ved 400 V, 50 Hz. Produktbeskrivelsen angiver også 70 kA ved 415 VAC.
  • Mærkespænding: 220–690 V.
  • Hovedstrømkreds med skrueforbindelse og tilslutning foran.
  • Betjenes med knebel. Udløserindikator er inkluderet.
  • IP40. Fastmonteret indbygningselement med beskyttelsesenhed.
  • Egnet til DIN-skinne; DIN-skinne-montage er angivet som ikke-valgfri.
  • Effekttab: 8,4 W.

Kompatibilitet og tilvalg

ComPacT NSXm-serien omfatter Everlink-teknologi samt montering på DIN-skinne og bundplade. Serien har typer af hjælpekontakter og udløsespoler med skrueløse terminaler, som er synlige udefra gennem et transparent frontdæksel.

  • Ingen hjælpekontakter med NO-funktion, NC-funktion eller skiftefunktion er angivet for denne afbryder.
  • Ingen underspændingsudløser eller integreret jordfejlsbeskyttelse.
  • Motordrev er hverken integreret eller angivet som tilvalg.

Mål og standarder

Mål: 81 mm bred, 137 mm høj og 80 mm dyb. Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

  • Varenummer: 3322746405.
  • EAN: 3606481992079.

Specifikationer

  • Varenummer:
    3322746405
  • EAN nummer:
    3606481992079
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H3TM025B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    8.4 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    600 - 600 A
  • Indstillingsområde for overbelasningsudløser:
    17.5 - 25 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 690 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    25.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
