ComPacT NSXm100H Vigi maksimalafbryder, M41, 4P4D, 25 A, 70 kA

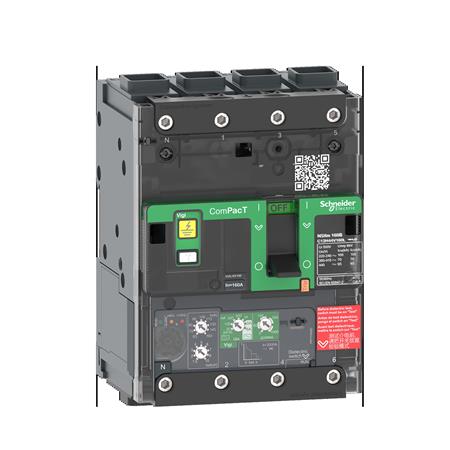

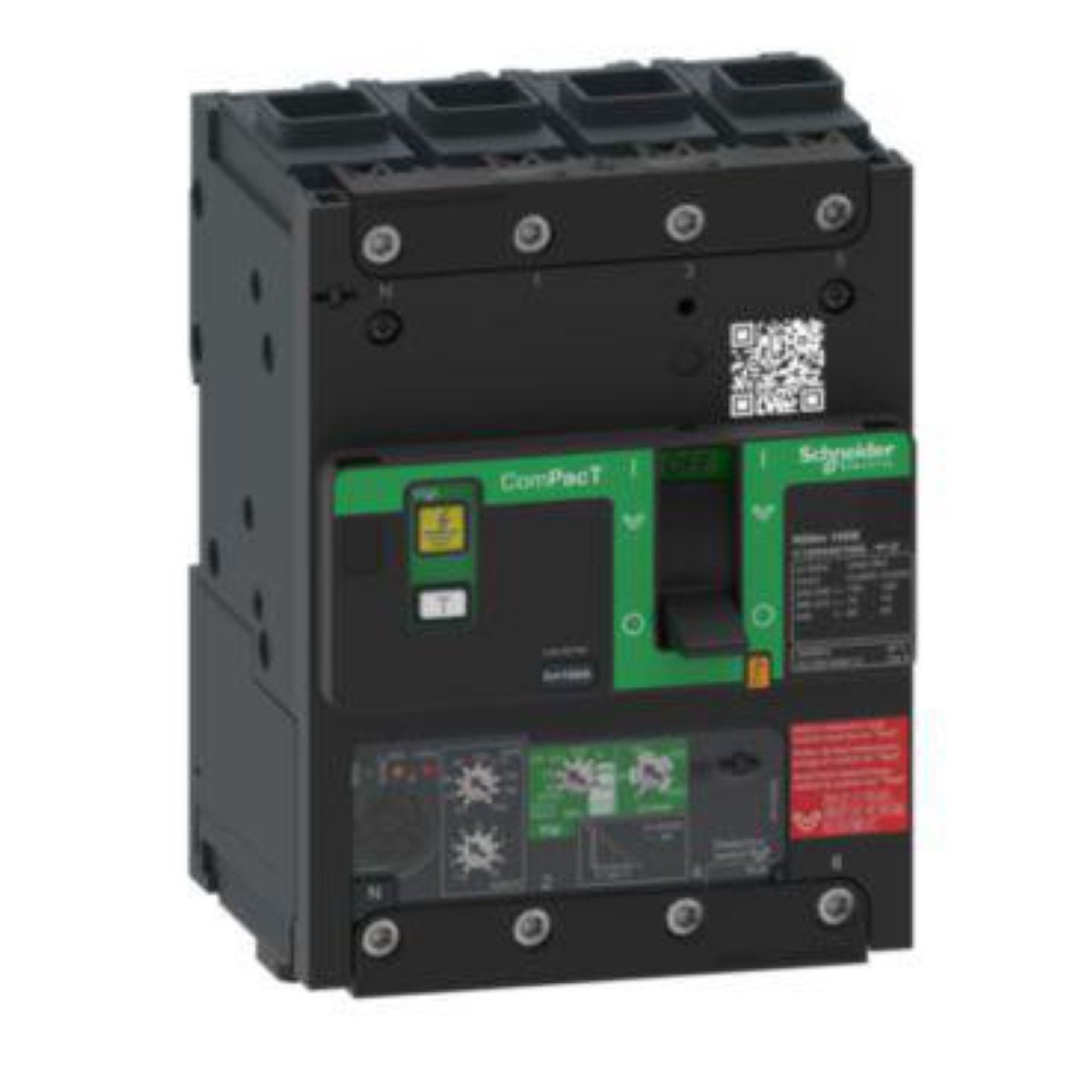

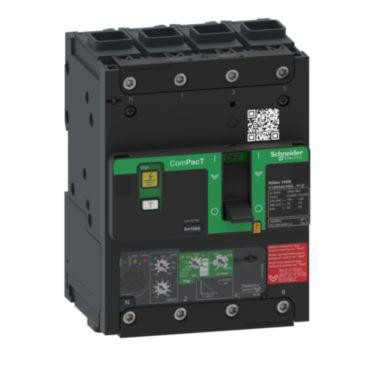

Schneider Electric 4-polet maksimalafbryder, NSXMH VIGI M41 på 25 A og 70 kA, set skråt forfra med venstre side synlig.Schneider Electric 4-polet maksimalafbryder, NSXMH VIGI M41 på 25 A og 70 kA, set næsten lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Fastmonteret 4-polet ComPacT NSXm100H maksimalafbryder med 25 A mærkestrøm, 70 kA Icu og integreret jordfejlsbeskyttelse. Læs mere…
  • Varenr.:
    3322747271
  • EAN nr.:
    3606481993045
  • Typenr.:
    C11H44V025L
pr. stk. inkl. moms
15.415,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

ComPacT NSXm100H Vigi maksimalafbryder

Denne fastmonterede maksimalafbryder fra ComPacT NSXm-serien er et komplet apparat med beskyttelsesenhed og integreret jordfejlsbeskyttelse (ELCB). Den har 4 poler, 4P4D-betegnelse og en mærkestrøm på 25 A. Produktvarianten er angivet som M41 og Micrologic 4.1. Typebetegnelsen er C11H44V025L.

Funktioner og tilslutning

Apparatet betjenes med et knebelgreb og har skrueforbindelse til hovedstrømkredsen med tilslutninger placeret foran. Det er egnet til DIN-skinne og kan monteres på bundplade. Kapslingsklassen er IP40, og en udløserindikator er integreret. Leverandørbeskrivelsen omtaler Everlink-tilslutningsteknologi samt hjælpekontakter og udløserspoler med skrueløse terminaler, der er synlige gennem et transparent frontdæksel.

Tekniske specifikationer

  • Serie: ComPacT NSXm
  • Modelbeskrivelse: ComPacT NSXm100H
  • Antal poler: 4
  • Mærkestrøm: 25 A
  • Kortslutningsbrydeevne, Icu: 70 kA
  • Leverandørbeskrivelsen angiver 70 kA rms ved 415 V AC, 50/60 Hz. Attributdata angiver 70 kA ved 400 V AC, 50 Hz.
  • Driftsspænding ifølge leverandørbeskrivelsen: 440 V AC, 50/60 Hz
  • Effekttab: 6 W
  • Mål: 108 mm bred, 144 mm høj og 80 mm dyb
  • Kapslingsklasse: IP40
  • Hovedstrømstilslutning: skrueforbindelse, placeret foran
  • Ingen hjælpekontakter er angivet som monteret: 0 NO, 0 NC og 0 med skiftefunktion
  • Motordrev er hverken integreret eller angivet som tilvalg. Underspændingsudløser er ikke monteret.

Standarder

Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322747271
  • EAN nummer:
    3606481993045
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H44V025L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    6.0 W
  • Egnet for DIN-skinne montering:
    True
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    - A
  • Indstillingsområde for overbelasningsudløser:
    - A
  • Integreret jordfejlsbeskyttelse:
    True
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    - V
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    False
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    70.0 kA
  • Nominel strøm IE:
    25.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    True
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
