Maksimalafbryder ComPacT NSXm N, 4-polet, 4 beskyttede poler, 125 A, 50 kA, TM125D

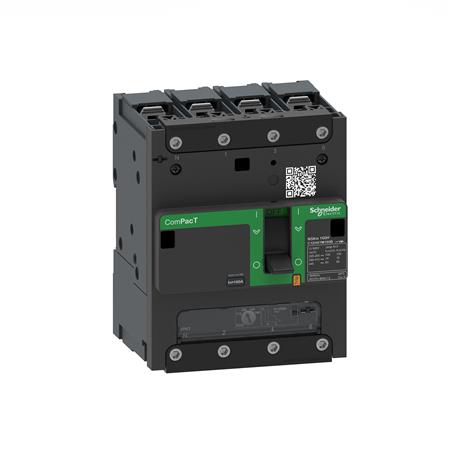

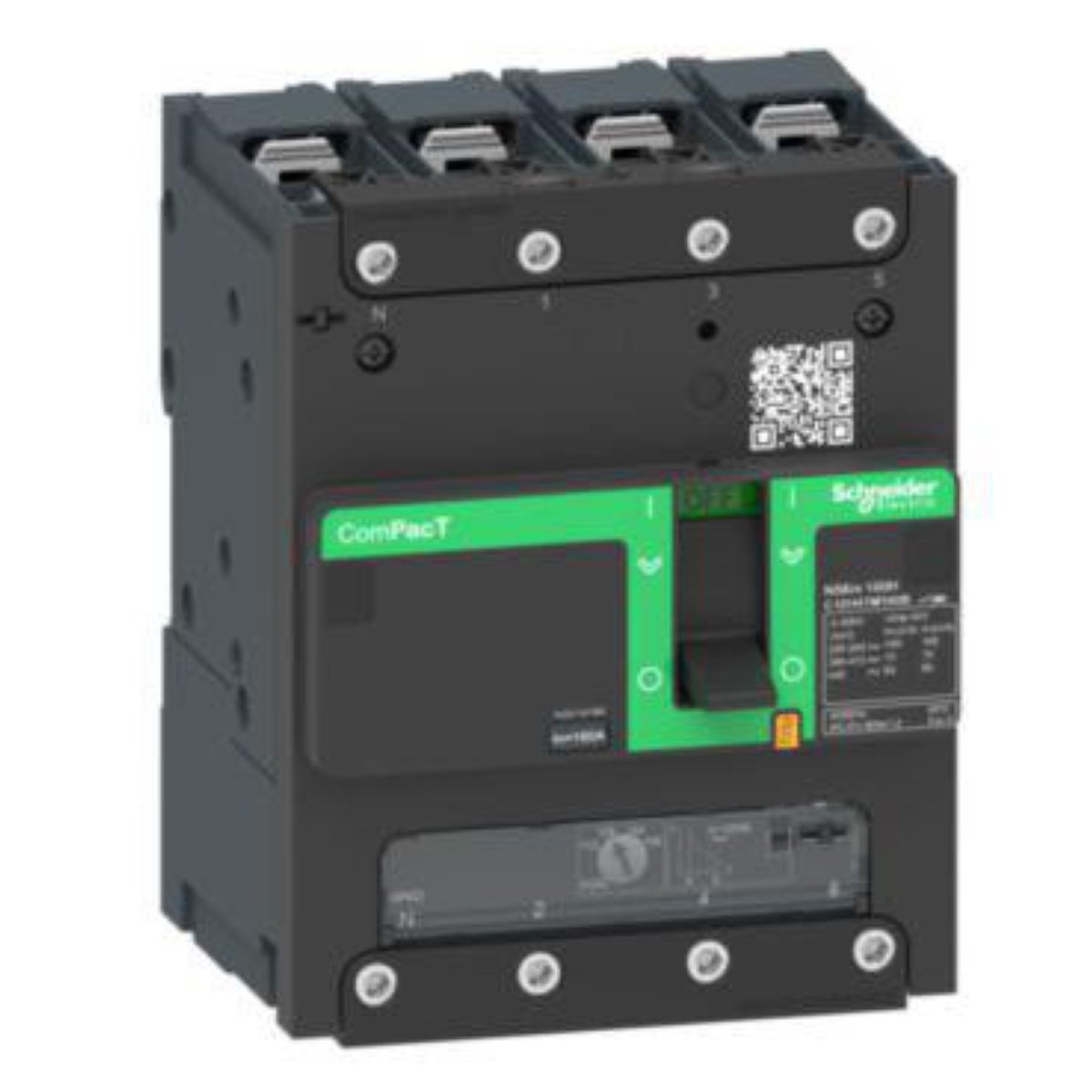

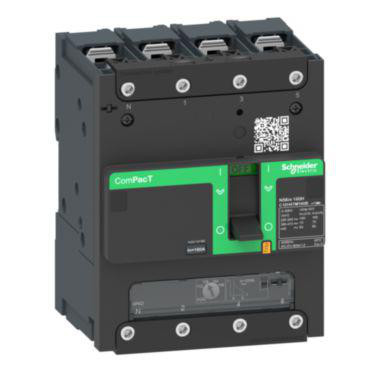

Schneider Electric ComPacT NSXm N maksimalafbryder med fire poler og 125 A, set skråt forfra med grøn frontmarkering.Schneider Electric ComPacT NSXm N maksimalafbryder med fire poler og 125 A, set lige forfra med tilslutningerne øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 125 A mærkestrøm, 50 kA kortslutningsbrydeevne og termomagnetisk udløser. Læs mere…
  • Varenr.:
    3322746175
  • EAN nr.:
    3606481991744
  • Typenr.:
    C12N4TM125B
pr. stk. inkl. moms
6.897,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

ComPacT NSXm N er en maksimalafbryder til standardapplikationer i lavspændingsinstallationer. Den har 4 poler, hvor alle 4 er beskyttede, samt en indbygget termomagnetisk udløserenhed. Mærkestrømmen er 125 A, og mærkespændingen er 220–440 V. Leverandørbeskrivelsen angiver en kortslutningsbrydeevne på 50 kA ved 415 VAC, mens attributterne angiver Icu på 50 kA ved 400 V, 50 Hz.

Funktioner og montering

Afstande og mål for ComPacT NSXm er 108 mm (B) x 137 mm (H) x 80 mm (D). Enheden er fastmonteret som indbygningselement og er egnet til DIN-skinne. Leverandørbeskrivelsen nævner både DIN-skinne- og bundplademontering; attributterne angiver, at DIN-skinne-montage ikke er valgfri.

  • Everlink-teknologi
  • Betjening med knebel
  • Hovedstrømkredsens tilslutninger er placeret foran og har skrueforbindelse
  • IP40
  • Transparent frontdæksel, hvor hjælpekontakter og udløsespoler kan ses udefra
  • Leverandørbeskrivelsen omtaler hjælpekontakter og udløsespoler med skrueløse terminaler

Beskyttelse og tilslutninger

  • Indstillingsområde for overbelastningsudløser: 87,5–125 A
  • Indstillingsområde for momentan kortslutningsudløser: 1250–1250 A
  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Integreret jordfejlsbeskyttelse: Nej
  • Underspændingsudløser: Nej
  • Integreret motordrev: Nej; motordrev som tilvalg: Nej
  • Komplet apparat med beskyttelsesenhed: Ja
  • Effekttab: 37,2 W

Standarder og identifikation

Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. Modelbetegnelsen er TM125D, og typenummeret er C12N4TM125B. Produktnummer: 3322746175. EAN: 3606481991744.

Specifikationer

  • Varenummer:
    3322746175
  • EAN nummer:
    3606481991744
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12N4TM125B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    37.2 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    87.5 - 125 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    50.0 kA
  • Nominel strøm IE:
    125.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
