ABB Tmax XT1N 160 maksimalafbryder, TMD 80-800, 4P, F F, 80 A

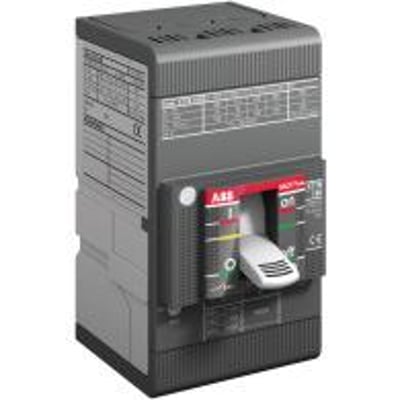

ABB Tmax XT1N 160 maksimalafbryder med TMD-relæ på 80 A, set skråt forfra med gråt kabinet og betjeningsknebel.ABB Tmax XT1N 160 maksimalafbryder med TMD-relæ på 80 A, set lige forfra med betjeningsknebel og mærkefelter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
4-polet ABB Tmax XT1N 160-maksimalafbryder med TMD-relæ, 80 A mærkestrøm, IP20 og 36 kA brydeevne ved 400 V AC. Læs mere…
  • Varenr.:
    8015644013172
  • EAN nr.:
    8015644013172
  • Typenr.:
    1SDA067423R1
pr. stk. inkl. moms
2.745,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB Tmax XT1N 160 er en 4-polet maksimalafbryder med termomagnetisk TMD-relæ. Den er udført som et fastmonteret indbygningselement med betjening via knebel og boltforbindelse til hovedstrømkredsen.

Tekniske specifikationer

  • Mærkestrøm: 80 A
  • Mærkespænding: 690 V
  • Kortslutningsbrydeevne Icu: 36 kA ved 400 V AC, 50 Hz
  • Indstillingsområde for overbelastningsudløser: 56–80 A
  • Indstilling for momentan kortslutningsudløser: 800 A
  • Kapslingsklasse: IP20
  • Effekttab: 4,8 W
  • Tilslutning til hovedstrømkredsen: boltforbindelse, placeret foran
  • Komplet apparat med beskyttelsesenhed
  • Modelbetegnelse: XT1N 160 TMD 80-800 4P F F
  • Typenummer: 1SDA067423R1

Funktioner og tilslutning

  • Motordrev er ikke integreret, men kan vælges som tilbehør.
  • Ingen integreret underspændingsudløser eller jordfejlsbeskyttelse.
  • Ingen udløserindikator.
  • Ingen NO-, NC- eller skiftekontakter.
  • Ikke egnet til montering på DIN-skinne.
  • Der er ikke angivet et indstillingsområde for korttidsforsinket kortslutningsudløser.

Tmax XT-serien

ABB beskriver Tmax XT-serien som en produktserie til forskellige systemkrav i DC- og AC-netværk. Afbrydere i serien kan anvendes til beskyttelse af tavler, kabler, generatorer og motorer, og mange modeller kan også indgå i kommunikationssystemer. Serien omfatter tilslutningssæt, mekanisk og elektrisk tilbehør samt løsninger til plug-in- og draw-out-versioner. Der kan anvendes forskellige kommunikationsprotokoller. Bluetooth- og Ekip-tilslutning til mobile enheder findes i serien, og den indbyggede tilslutningsmulighed i SACE Tmax XT-serien kan forbinde smartphones, tablets og pc'er i realtid med dataanalyseværktøjer på ABB Ability-cloudplatformen.

Specifikationer

  • Varenummer:
    8015644013172
  • EAN nummer:
    8015644013172
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA067423R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    4.8 W
  • Egnet for DIN-skinne montering:
    False
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 800 A
  • Indstillingsområde for overbelasningsudløser:
    56 - 80 A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    False
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    True
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    36.0 kA
  • Nominel strøm IE:
    80.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    False
  • Producent/forhandler:
    ABB
