ABB XT2N 160 maksimalafbryder, Ekip LSI, 100 A, 4P, F F

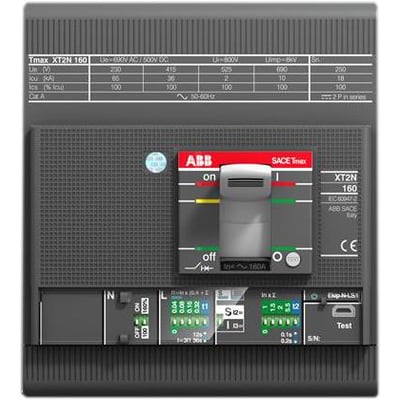

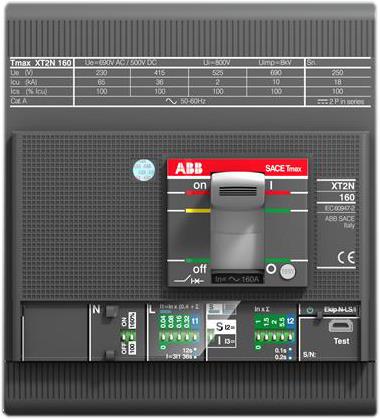

ABB XT2N 160 maksimalafbryder med Ekip LSI, 100 A og 4 poler, vist forfra med betjeningsknebel og kontakter.ABB XT2N 160 maksimalafbryder med Ekip LSI, 100 A og 4 poler, vist i fuld størrelse forfra med betjeningsknebel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
ABB XT2N 160 maksimalafbryder med Ekip LSI, 100 A og 4 poler. Fastmonteret med IP20 og 36 kA Icu ved 400 V AC. Læs mere…
  • Varenr.:
    8015644010102
  • EAN nr.:
    8015644010102
  • Typenr.:
    1SDA067105R1
pr. stk. inkl. moms
6.878,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

ABB XT2N 160 er en maksimalafbryder med Ekip LSI-beskyttelsesenhed, mærkestrøm på 100 A og 4 poler. Afbryderen er et fastmonteret indbygningselement med betjening via knebel. Typebetegnelsen er XT2N 160 Ekip LSI In=100A 4P F F.

Tmax XT-serien omfatter maksimalafbrydere til DC- og AC-netværk. Afbrydere i serien kan beskytte tavler, kabler, generatorer og motorer. Mange modeller kan også bruges i kommunikationssystemer. Serien omfatter modeller med termomagnetiske eller elektroniske relæer.

Tekniske data

  • Mærkestrøm: 100 A
  • Mærkespænding: 690 V
  • Antal poler: 4
  • Nominel kortslutningsbrydeevne Icu: 36 kA ved 400 V AC, 50 Hz
  • Indstillingsområde for overbelastningsudløser: 40–100 A
  • Indstillingsområde for momentan kortslutningsudløser: 100–1000 A
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 100–1000 A
  • Effekttab: 4,2 W
  • Kapslingsklasse: IP20
  • Hovedstrømkredsens tilslutning er placeret foran og udføres med boltforbindelse
  • Komplet apparat med beskyttelsesenhed
  • DIN-skinne-montering er ikke mulig
  • Motor­drev er ikke integreret, men kan vælges som tilbehør
  • Ingen integreret underspændingsudløser eller jordfejlsbeskyttelse
  • Ingen udløserindikator
  • Ingen hjælpekontakter: 0 skiftekontakter, 0 NO-kontakter og 0 NC-kontakter
  • Type number: 1SDA067105R1
  • Produktnummer og EAN: 8015644010102

Tilbehør og tilslutning

Til Tmax XT-serien findes konverteringssæt til tilslutning samt mekanisk og elektrisk tilbehør. Der findes også konverteringssæt til plug-in- og draw-out-versioner, og serien understøtter forskellige kommunikationsprotokoller.

SACE Tmax XT-serien har tilslutningsmulighed via Bluetooth og Ekip til mobile enheder. Smartphones, tablets og pc'er kan forbindes i realtid med dataanalyseværktøjer på ABB Ability-cloudplatformen.

Specifikationer

  • Varenummer:
    8015644010102
  • EAN nummer:
    8015644010102
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA067105R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    4.2 W
  • Egnet for DIN-skinne montering:
    False
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    100 - 1000 A
  • Indstillingsområde for momentan kortslutningsudløser:
    100 - 1000 A
  • Indstillingsområde for overbelasningsudløser:
    40 - 100 A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    False
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    True
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    36.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    False
  • Producent/forhandler:
    ABB
