Mapress El-Forzinket, bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 15 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 18 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 22 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 28 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 35 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 42 mm bøjning 90°, muffe/nippel – GeberitMapress El-forzinket, 54 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 76,1 mm bøjning 90°, muffe/nippel - GeberitMapress El-Forzinket, 88,9 mm bøjning 90°, muffe/nippel – GeberitMapress El-Forzinket, 108 mm bøjning 90°, muffe/nippel – Geberit

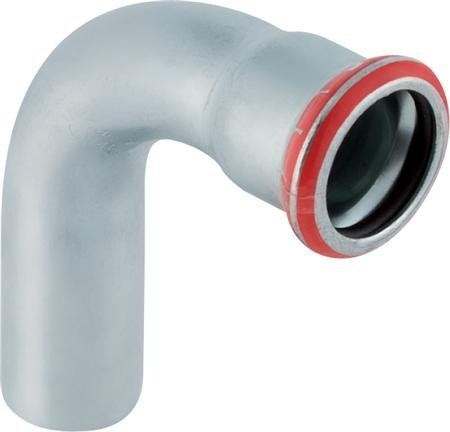

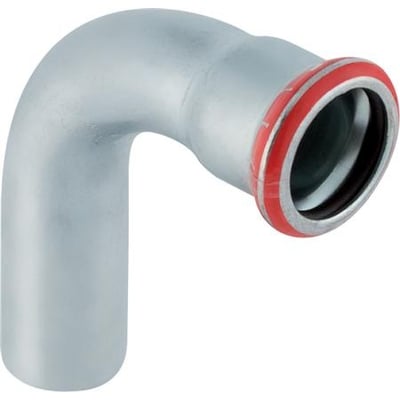

Geberit Mapress El-Forzinket bøjning, 15 mm, 90°

Denne Geberit Mapress El-Forzinket bøjning er designet til brug i varmeinstallationer, herunder centralvarme og fjernvarme. Bøjningen har en diameter på 15 mm og en vinkel på 90°, hvilket gør den ideel til at skabe retningsskift i rørføringen.

Produktet er forsynet med en praktisk presseindikator, som sikrer, at samlingen er korrekt presset. Hvis samlingen ikke er korrekt presset, vil den være utæt, hvilket giver en tydelig indikation af, at yderligere handling er påkrævet. Det er vigtigt at bemærke, at dette system kræver brug af presværktøj og presbakker med M-profil for korrekt installation.

Produktegenskaber:

• Dimension: 15 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: El-forzinket stål (ulegeret 1.0034 E 195 (DIN EN 10305))
• Anvendelsesområder: Varme, køling, trykluft, inertgasser
• Temperaturområde: Min. -30°C, Max. +120°C
• Tætningsring: CIIR sort
• Presseindikator: Ja, utæt ved manglende presning
• Ikke egnet til: Drikkevand

Anvendelse og installation

Geberit Mapress El-Forzinket systemet er udviklet til at modstå høje temperaturer og tryk, hvilket gør det velegnet til krævende installationer. Den udvendige forzinkning bidrager til produktets holdbarhed. Ved installation skal der anvendes M-bakker for dimensioner fra 12 mm til 35 mm, og M-slynger anbefales til større dimensioner.

Denne bøjning er specielt velegnet til klimatiske områder samt sprinkleranlæg (våd). Det er dog vigtigt at understrege, at denne bøjning ikke er egnet til drikkevandsledninger.

Geberit Mapress El-Forzinket, 18 mm bøjning 90°, muffe/nippel

Denne Geberit Mapress El-Forzinket bøjning er designet til brug i rørsystemer til varmeanlæg, køling og industrielle applikationer. Den er fremstillet af ulegeret stål (1.0034 E 195, DIN EN 10305) og er el-forzinket udvendigt for at give en robust og holdbar løsning.

Bøjningen er forsynet med en presseindikator, som sikrer, at den er utæt før presning, hvilket giver en ekstra sikkerhed under installationen. Den er udstyret med en presmuffe og en nippelende, hvilket giver fleksible tilslutningsmuligheder.

Produktegenskaber:

• Dimensioner: 18 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: Ulegeret stål (1.0034 E 195, DIN EN 10305)
• Overflade: El-forzinket
• Anvendelsesområder: Varme, køling, trykluft, inertgasser og industrianlæg
• Presseindikator: Ja, utæt før presning
• Tætningsring: CIIR sort
• Presbakker: M-profil

Denne bøjning er ikke egnet til drikkevandsinstallationer.

Geberit Mapress El-Forzinket, 22 mm bøjning 90°, muffe/nippel

Geberit Mapress El-Forzinket er et robust rør- og pressefitting-system, der primært er designet til varmeinstallationer som centralvarme og fjernvarme. Denne bøjning med en vinkel på 90° og dimension på 22 mm er udstyret med en muffe og nippel, hvilket sikrer en fleksibel tilslutning i systemet.

Systemet er kendt for sin pålidelighed og er forsynet med en presseindikator, der sikrer, at installationen er korrekt udført. Hvis presningen ikke er udført, vil fittingen være utæt, hvilket fungerer som en vigtig sikkerhedsforanstaltning under installationen. Det er vigtigt at bemærke, at dette system ikke er egnet til drikkevandsinstallationer.

Produktegenskaber:

• Dimension: 22 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: El-forzinket stål ulegeret 1.0034 E 195 (DIN EN 10305)
• Anvendelsesområder: Varmeinstallationer, køling, trykluft, inerte gasser, industrielle anlæg, klimatekniske områder og sprinkleranlæg (våd)
• Tætningsring: CIIR sort
• Presseindikator: Ja, utæt ved manglende presning
• Presværktøj: Kræver presværktøj og presbakker med M-profil (anbefales M-slynger til større dimensioner)
• Temperaturområde: Min. -30°C, Max. +120°C

Installation og anvendelse

For en korrekt og sikker installation af Geberit Mapress El-Forzinket systemet, skal der anvendes presværktøj med M-profil presbakker. Denne bøjning med muffe/nippel-konfiguration giver mulighed for nem tilpasning i forskellige rørsystemer. Systemet er udviklet til at modstå høje temperaturer og tryk, hvilket gør det ideelt til krævende installationer inden for varme og industri.

Geberit Mapress El-Forzinket er et pålideligt valg for professionelle installationer, der kræver holdbarhed og præcision.

Geberit Mapress El-Forzinket, 28 mm bøjning 90°, muffe/nippel

Geberit Mapress El-Forzinket er et robust rør- og pressefitting-system, der er designet til effektive installationer inden for varme- og køleanlæg. Denne 28 mm bøjning med en 90° vinkel og muffe/nippel-tilslutning er en essentiel komponent til at skabe præcise retningsskift i rørsystemet.

Systemet anvender avanceret presseteknologi, hvilket eliminerer behovet for lodning eller svejsning. Dette sikrer en hurtig og nem installation, samtidig med at samlingerne forbliver vedvarende tætte. En indbygget presseindikator og en garanteret utæthed før presning sikrer, at eventuelle upressede samlinger let opdages under trykprøvning af anlægget.

Mapress El-Forzinket er ikke egnet til drikkevandsinstallationer, men er ideel til en række andre applikationer, herunder:

• Varmeanlæg (centralvarme, fjernvarme)
• Klimaanlæg
• Kølevandssystemer
• Trykluftanlæg
• Inertgasanlæg
• Sprinkleranlæg (våd)

Bøjningen er fremstillet af ulegeret stål (1.0034 E 195, DIN EN 10305) med en el-forzinket overflade, hvilket giver god korrosionsbeskyttelse. Den er udstyret med en tætningsring af CIIR (sort) og en transparent beskyttelsesprop på pressemuffen. Systemet understøtter et temperaturområde fra -30°C til +120°C.

For korrekt installation skal der anvendes presværktøj og presbakker med M-profil. Geberit anbefaler M-bakker til dimensioner fra 12 mm til 35 mm, og M-slynger til større dimensioner.

Produktdetaljer:

• Serie: Mapress El-Forzinket
• Dimensioner: 28 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: Ulegeret stål (1.0034 E 195)
• Overflade: El-forzinket
• Tætningsring: CIIR (sort)
• Anvendelsesområder: Varme, køling, trykluft, inertgasser, våde sprinkleranlæg
• Temperaturområde: -30°C til +120°C
• Presværktøj: M-profil presbakker

Geberit Mapress El-Forzinket bøjning 90°, 35 mm

Denne Geberit Mapress El-Forzinket bøjning på 90° er designet til brug i varmeanlæg, klimaanlæg og kølevandssystemer. Systemet er baseret på presseteknologi, hvilket gør installationen hurtig og ligetil, uden behov for lodning eller svejsning. Bøjningen er forsynet med en presseindikator og er garanteret utæt inden presning, hvilket sikrer en korrekt installation.

Produktet er fremstillet af ulegeret stål (1.0034 E 195, DIN EN 10305) med en el-forzinket overflade, der bidrager til holdbarhed og modstandsdygtighed. Tætningsringen er af CIIR sort, og pressemuffen er udstyret med en transparent beskyttelsesprop.

• Dimensioner: 35 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: El-forzinket stål
• Anvendelsesområder: Varme, køling, trykluft, inertgasser
• Temperaturområde: -30°C til +120°C
• Presbakker: M-profil bakker (til 12 mm - 35 mm)
• Ikke egnet til: Drikkevandsinstallationer

Geberit Mapress El-Forzinket, 42 mm bøjning 90°, muffe/nippel

Denne Geberit Mapress El-Forzinket bøjning er designet til at give en robust og pålidelig løsning til en række installationer. Med en diameter på 42 mm og en 90° vinkel er den velegnet til præcise retningsændringer i rørføringen.

Anvendelsesområder

Geberit Mapress El-Forzinket systemet er primært udviklet til forsyningsrør i varmeanlæg, herunder centralvarme og fjernvarme. Det er ligeledes velegnet til klimaanlæg, kølevandssystemer og industrielle installationer. Bøjningen er ikke egnet til drikkevandsinstallationer.

Fordele og installation

• Nem installation: Presteknologien gør installationen hurtig og effektiv, uden behov for lodning eller svejsning.
• Tæthed: Samlingerne forbliver vedvarende tætte, og eventuelle upressede samlinger afslører sig under trykprøvning.
• Stivhed: Rørenes stivhed reducerer behovet for mange befæstigelsespunkter, hvilket tillader større spændvidder.
• Presseindikator: Udstyret med en presseindikator og garanteret utæt inden presning for at sikre korrekt installation.
• Temperaturområde: Kan anvendes i temperaturer fra -30°C til +120°C.
• Materiale: Fremstillet af ulegeret stål 1.0034 E 195 (DIN EN 10305) med en el-forzinket overflade for øget holdbarhed.

Ved installation skal der benyttes presværktøj og presbakker med M-profil. For dimensioner fra 42 mm til 54 mm anbefales M-slynger for optimal presning. Husk altid at følge Geberits anvisninger for korrekt brug og installation.

Geberit Mapress El-forzinket bøjning 90°, 54 mm

Denne Geberit Mapress El-forzinket bøjning på 90° med muffe/nippel er designet til at skabe en robust og tæt samling i rørsystemer. Den er en del af Geberits anerkendte Mapress-system, som er kendt for sin nemme og effektive installation uden behov for lodning eller svejsning.

Systemet er særligt velegnet til forsyningsrør i varmeanlæg, klimaanlæg og kølevandssystemer. Den el-forzinkede overflade bidrager til produktets holdbarhed og modstandsdygtighed. Bøjningen er forsynet med en presseindikator, der sikrer, at utætheder afsløres under trykprøvningen, hvis samlingen ikke er korrekt presset.

Produktegenskaber

• Dimension: 54 mm
• Vinkel: 90°
• Tilslutning: Muffe/nippel
• Materiale: El-forzinket stål (ulegeret 1.0034 E 195, DIN EN 10305)
• Tætningsring: CIIR sort
• Presseindikator: Ja, utæt ved manglende presning
• Anvendelsesområder: Varme, køling, trykluft, inerte gasser, sprinkleranlæg (våd)
• Temperaturområde: -30°C til +120°C
• Presbakker: Anbefales M-slynger til 54 mm dimensioner
• Ikke egnet til: Drikkevandsinstallationer

Produktet er designet med en transparent beskyttelsesprop på pressemuffen og er fremstillet i Tyskland.

Geberit Mapress El-Forzinket, 76,1 mm bøjning 90°, muffe/nippel

Geberit Mapress El-Forzinket er et robust rør- og pressefitting-system, der er designet til primært varmeinstallationer, herunder centralvarme og fjernvarme. Dette system er kendt for sin pålidelighed og nemme installation, når de korrekte værktøjer anvendes.

Produktegenskaber

• System: Mapress El-Forzinket
• Type: Bøjning
• Vinkel: 90°
• Dimension: 76,1 mm
• Tilslutning: Muffe/nippel
• Materiale: Stål, ulegeret og udvendigt forzinket
• Tætningsring: CIIR sort
• Presseindikator: Ja, utæt ved manglende presning
• Anvendelsesområder: Varmeanlæg, køl og industri. Ikke egnet til drikkevandsledninger.

Installation

For korrekt installation af Geberit Mapress El-Forzinket systemet skal der benyttes presværktøj og presbakker med M-profil. Dette sikrer en tæt og holdbar forbindelse. Systemet er designet med en presseindikator, der gør forbindelsen utæt, hvis den ikke er presset korrekt, hvilket giver en ekstra sikkerhed under installationen. Pressemufferne er udstyret med en transparent beskyttelsesprop.

Geberit Mapress El-Forzinket bøjning 90°, 88,9 mm

Geberit Mapress El-Forzinket er et pålideligt rør- og pressefitting-system, der primært er udviklet til varmeinstallationer som centralvarme og fjernvarme. Denne bøjning på 90° er designet med en muffe/nippel-forbindelse og en diameter på 88,9 mm, hvilket sikrer en robust og tæt samling i dit rørsystem.

Systemet er kendt for sin brugervenlighed og sikkerhed, hvor en presseindikator og utæthed ved manglende presning fungerer som visuelle kontroller for korrekt installation. Den udvendige forzinkning beskytter mod korrosion, og tætningsringen af CIIR sort garanterer en langvarig tæthed. Pressemuffen er udstyret med en transparent beskyttelsesprop for at beskytte mod snavs før installation.

Egenskaber og fordele

• Materiale: Ulegeret stål med udvendig el-forzinkning for øget holdbarhed og korrosionsbestandighed.
• Dimension: 88,9 mm diameter, velegnet til større installationer.
• Vinkel: 90° bøjning for fleksibel rørføring.
• Forbindelse: Muffe/nippel for nem og sikker samling.
• Anvendelsesområder: Ideel til varmeanlæg, køl og industrielle applikationer. Ikke egnet til drikkevandsinstallationer.
• Presseindikator: Sikrer korrekt presning og tæthed.
• Tætningsring: CIIR sort for optimal forsegling.

For installation kræves presværktøj og presbakker med M-profil. Husk altid at følge Geberits anvisninger for at sikre korrekt brug og installation af systemet.

Geberit Mapress El-Forzinket bøjning 90°, 108 mm

Geberit Mapress El-Forzinket er et robust rør- og pressefitting-system, der er designet til primært varmeinstallationer, herunder centralvarme og fjernvarme. Denne bøjning med en vinkel på 90° og en dimension på 108 mm sikrer en pålidelig og tæt forbindelse i dit rørsystem.

Konstruktion og anvendelse

• Materiale: Fremstillet af ulegeret stål 1.0034 E 195 (DIN EN 10305), hvilket sikrer holdbarhed og modstandsdygtighed.
• Tilslutning: Udstyret med både muffe- og nippelende samt prestilslutning for fleksibel installation.
• Anvendelsesområder: Ideel til varmeanlæg, køleanlæg, trykluftsystemer, inertgasser og industrielle applikationer. Bemærk, at den ikke er egnet til drikkevandsinstallationer.
• Presseteknologi: Kræver brug af presværktøj og presbakker med M-profil for en sikker og lækagefri installation.

Funktioner

• Presseindikator: Forsynet med en presseindikator, der garanterer utæthed inden presning, hvilket giver en ekstra sikkerhed under installationen.
• Dimensioner: Bøjningen har en diameter på 108 mm og en byggelængde på 230 mm, med en højde på 241 mm.
• Overflade: El-forzinket (FZ) for øget korrosionsbeskyttelse.
