Mobil lokaliseringssæt Vigilohm MLF til isolationsfejlfinding med IM400 og sonder, 1 kanal

Mobil lokalisering af isolationsfejl

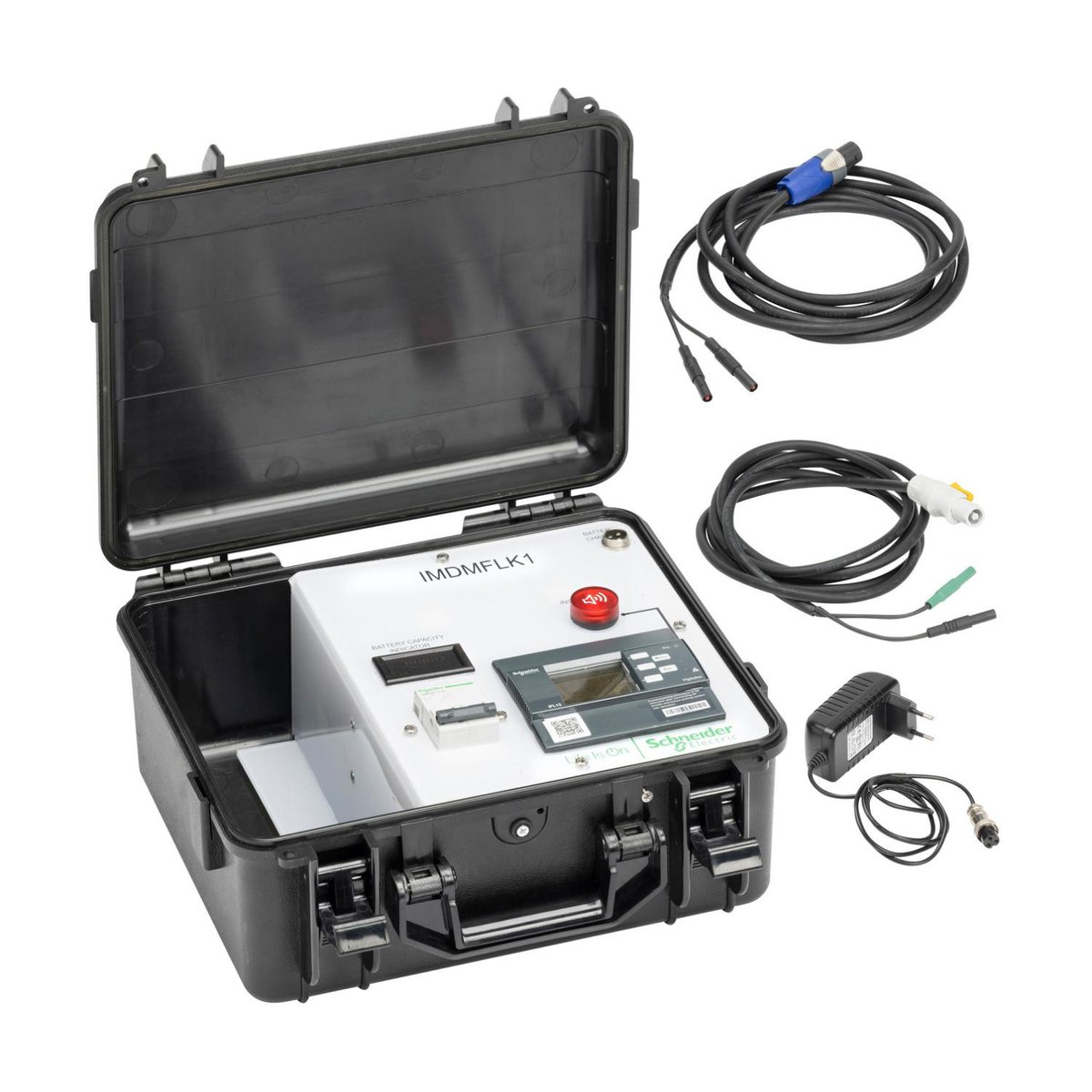

VigilOhm-mobilsættet er designet til at overvåge og identificere permanente isoleringsfejl på IT-elektriske netværk fra hovedfeeder til belastningsniveauet. Denne mobile fejlfinder består af en 7 kg kuffert indeholdende:

• 24-timers autonomi-batteri
• Mobil standardlokalisator
• Skærm
• Opladnings- og forbindelseskabel til de dedikerede prober
• ON/OFF-kontakt

Sættet fungerer sammen med en af dets tre dedikerede isolationsovervågningssonder: IMDCP15, IMDCP50 og IMDCP100, og kræver, at signalet leveres af IM400 eller XM300 CPI.

Sættet kræver tilslutning af en af disse prober for at kunne måle og vise modstanden og kapacitansen af den belastning, der skal overvåges. Kalibreringen udføres fra feeder som standard og tager 45 sekunder, mens alle andre målinger udføres inden for 20 sekunder, uanset om det er på et kabel eller en endelig belastning.

De tre tilgængelige sonder er designet til at tilbyde alsidighed og gøre det muligt for brugeren at vælge den bedst egnede løsning til sit IT-jordingsnetværk. Sættet er designet til at være håndterbart og transportabelt på tværs af forskellige installationer, uanset om de er sammensat af kort- eller langdistancekabler, og uanset om de er enkle eller komplekse IT-jordingsinstallationer.

For at sikre korrektheden af den målte værdi skal du bemærke, at IMDMFLK1-sættet og sonden kræver, at signalet leveres af en IM400 eller XM300 CPI. Det giver mulighed for at overvåge netværk med en maksimal kapacitans på 20F med en spændingsindgang <1000V AC/DC, hvis den ikke er tilsluttet netværket, eller <440V AC/DC, hvis den er tilsluttet netværket.

Batteriet giver 24 timers autonomi til 7 timers opladning med en ekstra strømforsyning på 24VDC og et forbrug på 4W. Isoleringsovervågningssættet vejer 7 kg og måler 340 mm i længden, 315 mm i højden og 160 mm i bredden.

Driftstemperaturen er mellem -20°C og 45°C, og enheden kan tolerere op til 95 % ikke-kondenserende luftfugtighed. Opbevaringstemperaturen er mellem -20°C og 60°C, og sættet kan håndtere en maksimal højdemåler på 3000 m. Kufferten er sort, mens standardlokalisatoren er grå og viser værdien via en LCD-skærm.

IMDMFLK1 er certificeret IEC61010-1, IEC61010-2 og EN61326 og er en kategori III-enhed med en forureningsgrad på 2. For at bruge sættet korrekt skal en permanent fejl tidligere være blevet detekteret via en IM400, XM300 CPI eller IFL, hvis til stede.

Sættet skal derefter kalibreres på den feeder, hvor fejlen er blevet detekteret (40 sekunder), hvorefter subfeedere kan overvåges uafhængigt (20 sekunder). Samlet set består VigilOhm mobile fejllokaliseringssættet af tre måletoroider og isolationsstandardlokaliseringskufferten, hvilket muliggør effektiv placering af isoleringsfejlen uafhængigt af kompleksiteten af dit IT-jordingssystem.

Dette sæt er tilpasset til kort- eller langdistance-IT-jordingsnetværk, komplekse eller simple, og giver brugeren mulighed for at administrere så mange feedere som nødvendigt.
