Niveaukontrolrelæ RM35LM33MW, Harmony RM35, 24–240 V AC/DC, 2 C/O, 5 A

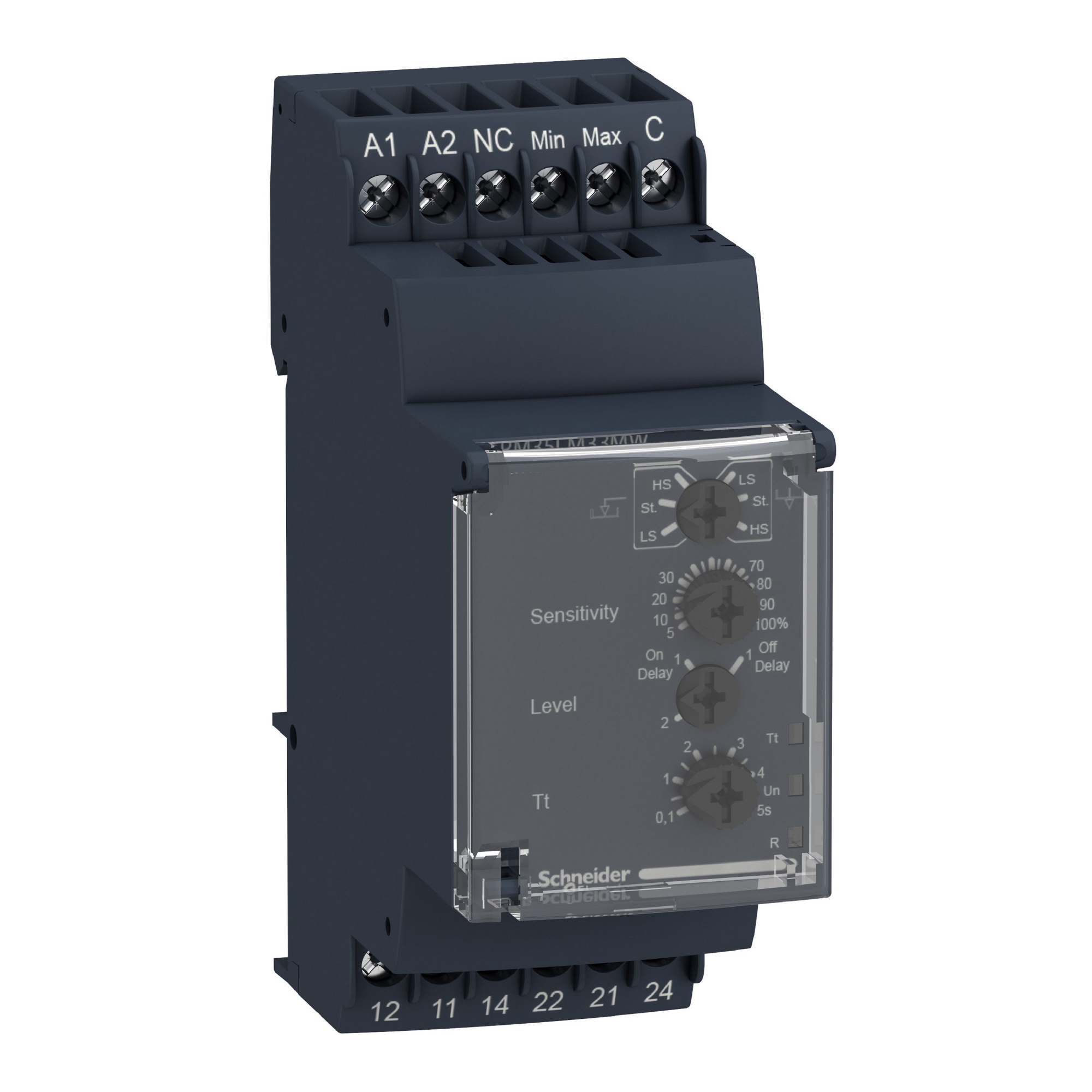

Schneider Electric Harmony RM35LM33MW niveaukontrolrelæ set skråt forfra med skrueklemmer og justeringsknapper bag klart dæksel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv49,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Niveaukontrolrelæ til fyldning eller tømning af væsker med 3 elektrodeindgange, 2 C/O-udgange på maks. 5 A og forsyning på 24–240 V AC/DC. Læs mere…
  • Varenr.:
    7523006380
  • EAN nr.:
    3389119405232
  • Typenr.:
    RM35LM33MW
pr. stk. inkl. moms
667,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

RM35LM33MW er et niveaukontrolrelæ i Harmony RM35-serien til styring af fyldning eller tømning af væsker. RM35-serien er beregnet til applikationer med flere indstillingsmuligheder end simple kontrolrelæer og omfatter også varianter til blandt andet pumpestyringer, elevatorer, hastighedsmåling og beskyttelse af elektromotorer. Relæet kan monteres på en DIN-skinne.

Leverandørdata angiver også betegnelsen Zelio RM35. Produktets typebetegnelse er RM35LM33MW.

Tilslutning og funktion

Relæet har tre elektrodeindgange og forsynes på terminalerne A1 og A2. Klemmerne til niveaukontrol forbindes sådan:

  • C (Common) forbindes til et referencepunkt, eksempelvis en tankvæg eller en tredje elektrode.
  • Min forbindes til elektroden, der placeres nederst.
  • Max forbindes til elektroden, der placeres øverst.
  • Forsyning: 24–240 V AC/DC.
  • Udgang: 2 C/O-skiftekontakter med maksimal belastning på 5 A.
  • Elektrisk tilslutning med skrueklemmer; klemmerne er ikke aftagelige.

Følsomhed og indstillinger

Relæet har tre følsomhedsområder, som kan anvendes ved både fyldning og tømning. Følsomheden er justerbar fra 5 til 100 % af det valgte område.

  • LS, lav sensitivitet: 250 Ω–5 kΩ.
  • St, standard sensitivitet: 5 kΩ–100 kΩ.
  • HS, høj sensitivitet: 50 kΩ–1 MΩ.

På fronten sidder fire justeringsskruer. Den første vælger fyldning eller tømning samt følsomhedsområde. Den anden indstiller følsomheden inden for det valgte område. Den tredje indstiller antallet af væskeniveauer og aktivering af tidsforsinkelse på udgangen. Den fjerde indstiller tidsforsinkelsen fra 0,1 til 5 sekunder.

Indikatorer og tekniske data

  • Tre lysdioder på fronten: øverste gul diode angiver aktiv tidsforsinkelse, midterste grøn diode angiver forsyning, og nederste gul diode angiver aktiveret relæudgang.
  • Mål: 35 mm bred, 90 mm høj og 72 mm dyb.
  • Responstid: indstillelig fra 0,1 sekunder; maksimal tilladt responstid 5 sekunder.
  • Udkoblingsforsinkelse: indstillelig fra 0,1 til 5 sekunder.
  • Spolespænding er angivet som 24–240 V AC ved 50 Hz, 24–240 V AC ved 60 Hz og 24–240 V DC.
  • En spændingsattribut angiver 24–230 V, mens forsyningsbeskrivelsen angiver 24–240 V AC/DC.
  • Kontaktdata angiver 2 skiftekontakter samt 0 brydekontakter og 0 sluttekontakter.
  • Kan ikke serieforbindes. Måleprincip er angivet som andet.
  • Oprindelsesland: FR.
  • Produktnummer: 7523006380. EAN: 3389119405232.
  • SVHC-stoffer over 0,1 % angivet i data: bly, Diarylmethane, Diboron-trioxide, Lead-monoxide og Octrizole.

Specifikationer

  • Varenummer:
    7523006380
  • EAN nummer:
    3389119405232
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RM35LM33MW
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal elektrodeindgange:
    3.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    35.0 mm
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Fysisk måleprincip:
    Andet
  • Højde:
    90.0 mm
  • Justerbar følsomhed:
    Ja
  • Kan serieforbindes:
    Nej
  • Kontakttype:
    2CO
  • Max. tilladte responstid:
    5.0 s
  • Max. tilladte udkoblingstidsforsinkelse:
    5.0 s
  • Med aftagelige klemmer:
    Nej
  • Min. indstilbar responsetid:
    0.1 s
  • Min. indstilbar udkoblingforsinkelse:
    0.1 s
  • Spænding:
    24 - 230V
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 240 V
  • Spolespænding AC 60HZ:
    24 - 240 V
  • Spolespænding DC:
    24 - 240 V
  • SVHC stof over 0,1%:
    Bly, Diarylmethane, Diboron-trioxide, Lead-monoxide, Octrizole
  • Tid:
    0,1 S - 5 S
  • Type:
    Niveaukontrol
  • Producent/forhandler:
    Schneider Electric
