Elpress – Pressemuffe KSF til flertrådige og fåtrådige kobber ledere (CU)Elpress – Pressemuffe KSF til CU 16 mm² (flertrådet & fåtrådet), 35 mm langElpress – Pressemuffe KSF til CU 25 mm² (flertrådet & fåtrådet), 35 mm langElpress – Pressemuffe KSF til CU 35 mm² (flertrådet & fåtrådet), 35 mm langElpress – Pressemuffe KSF til CU 50 mm² (flertrådet & fåtrådet), 45 mm langElpress – Pressemuffe KSF til CU 70 mm² (flertrådet & fåtrådet), 45 mm langElpress – Pressemuffe KSF til CU 95 mm² (flertrådet & fåtrådet), 45 mm langElpress – Pressemuffe KSF til CU 120 mm² (flertrådet & fåtrådet), 55 mm langElpress – Pressemuffe KSF til CU 150 mm² (flertrådet & fåtrådet), 65 mm langElpress – Pressemuffe KSF til CU 240 mm² (flertrådet & fåtrådet), 70 mm lang

Elpress KSF pressemuffe til kobberledere

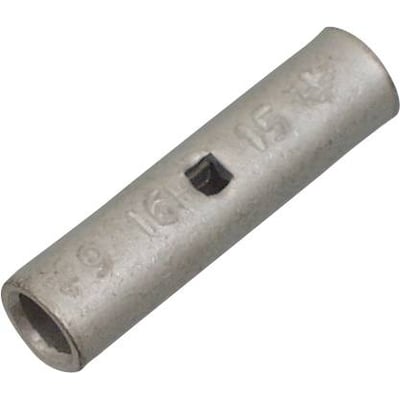

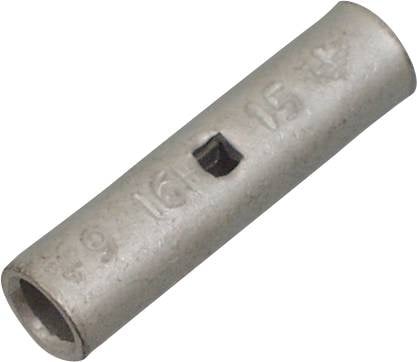

Elpress KSF pressemuffen er designet til sikker og pålidelig samling af kobberledere. Fremstillet af fortinnet elektrolytisk kobber (Cu 99,95% renhed), sikrer denne muffe optimal ledningsevne og korrosionsbestandighed. Den er udstyret med et inspektionshul, der giver mulighed for visuel kontrol af lederens korrekte isætning, samt en indvendig kabelstop, der sikrer korrekt positionering af lederen.

KSF pressemuffen er kompatibel med en bred vifte af kobberledere i henhold til IEC 60228-standarderne, herunder:

• Fåtrådede ledere (klasse 2)
• Mangetrådede ledere (klasse 5 og 6)
• Runde komprimerede Cu-ledere

Med en længde på 35 mm og en dimension på 25 mm² er denne pressemuffe velegnet til en række applikationer. Den har en udvendig diameter på 11,0 mm og en indvendig diameter på 8,0 mm. Muffen er mærket med "25F 21-29" og har kodetal "11", hvilket indikerer korrekt værktøj og bakkenummer til presning.

For optimal presning anbefales følgende værktøjer:

• Knoppresning: T3165A1
• Sekskantspresning: EL2258, PVL350 (MB11), V600/V611/PVX611/T2600 (TB11-14,5/TB11-16), PVX1300/V1300/V1311-A/DV1300 (B11/13B11), DV1300C2/PVX1300C2/V1311C2-A (B11/13CB11), V250/DV250 (B11)
• DUALpresning: PVX1300/DV1300 (13DB11), DV1300C2/PVX1300C2 (13DCB11)

Elpress KSF pressemuffe til kobberledere

Elpress KSF pressemuffen er designet til sikker og pålidelig forbindelse af kobberledere. Fremstillet af fortinnet elektrolyt kobber (Cu 99,95% med Cu/Sn fortinning), sikrer denne pressemuffe høj ledningsevne og korrosionsbestandighed. Den er udstyret med et inspektionshul og en indvendig kabelstop, som letter korrekt isætning af lederen og sikrer en optimal presning.

Fleksibel anvendelse

KSF pressemuffen er velegnet til en bred vifte af kobberledere, herunder:

• Mangetrådede ledere (klasse 5 og 6) i henhold til IEC 60228.
• Fåtrådede ledere (klasse 2) i henhold til IEC 60228.
• Runde komprimerede Cu-ledere (klasse 2).

Produktspecifikationer

• Materiale: Cu 99,95%, fortinnet Cu/Sn
• Nominelt tværsnit: 35 mm²
• Længde: 35 mm
• Indvendig diameter: 9,0 mm
• Udvendig diameter: 13,0 mm
• Mærkning: 35F 41
• Kodetal: 13

Anbefalet værktøj

For at opnå den bedste og mest sikre presning anbefales følgende værktøjer:

• Knoppresning: T3165A1
• Sekskantspresning: PVL350 (MB13), V600/V611/PVX611/T2600 (TB9-13), PVX1300/V1300/V1311-A/DV1300 (B13/13B13), DV1300C2/PVX1300C2/V1311C2-A (B13/13BC13), V250/DV250 (B13)
• DUALpresning: PVX1300/DV1300 (13DB13), DV1300C2/PVX1300C2 (13DCB13)

Elpress KSF pressemuffe til 50 mm² CU

Denne Elpress KSF pressemuffe er designet til at sikre en pålidelig og holdbar forbindelse for 50 mm² kobberledere. Muffen er fremstillet af fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn), hvilket giver optimal ledningsevne og korrosionsbestandighed.

KSF pressemuffen er velegnet til både fåtrådede (klasse 2) og mangetrådede (klasse 5+6) ledere i henhold til IEC 60228 standarden, samt runde komprimerede Cu-ledere. Den er udstyret med et inspektionshul, der gør det muligt at verificere korrekt isætning af kablet, og et indvendigt kabelstop, der sikrer den korrekte positionering.

Produktdetaljer

• Materiale: Fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn)
• Dimensioner: 50 mm²
• Længde: 45 mm
• Diameter udvendig: 14,5 mm
• Diameter indvendig: 11,0 mm
• Mærkning: 50F 57
• Kodetal: 14,5
• Kompatibilitet: Fåtrådede (klasse 2) og mangetrådede (klasse 5+6) ledere i henhold til IEC 60228
• Funktioner: Inspektionshul og indvendigt kabelstop

Anbefalet værktøj

For at opnå den bedste og sikreste presning anbefales følgende værktøjer:

• Knoppresning: T3165A1
• Sekskantspresning: PVL350 (MB14,5), V600/V611/PVX611/T2600 (TB11-14,5), PVX1300/V1300/V1311-A/DV1300 (B14,5/13B14,5), DV1300C2, PVX1300C2, V1311C2-A (B14,5/13CB14,5), V250/DV250 (B14,5)
• DUALpresning: PVX1300/DV1300 (13DB14,5), DV1300C2/PVX1300C2 (13DCB14,5)
• Bakkenummer: 14,5

Elpress KSF pressemuffe til CU 70 mm²

Elpress KSF pressemuffen er fremstillet af fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn), hvilket sikrer en pålidelig og holdbar forbindelse. Den er specielt designet til at forbinde 70 mm² kobberledere og er velegnet til både flertrådede (klasse 5 og 6) og fåtrådede (klasse 2) ledere i henhold til IEC 60228 standarden.

Pressemuffen er udstyret med et praktisk inspektionshul, som gør det muligt at verificere korrekt isætning af lederen. En indvendig kabelstop sikrer desuden, at lederen positioneres optimalt under presningen.

Egenskaber og fordele

• Materiale: Fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn).
• Kompatibilitet: Til 70 mm² fåtrådige (klasse 2) og mangetrådige (klasse 5+6) ledere i henhold til IEC 60228.
• Design: Med inspektionshul for nem kontrol og indvendig kabelstop for præcis positionering.
• Dimensioner: Længde 45 mm, udvendig diameter 17,0 mm, indvendig diameter 13,0 mm.
• Mærkning: 70F 72-88, Kodetal 17.

Anbefalet værktøj

For optimal presning af KSF70 pressemuffen anbefales følgende værktøj:

• Knoppresning: T3165A1
• Sekskantspresning: PVL350 (MB17), V600/V611/PVX611/T2600 (TB8-17), PVX1300/V1300/V1311-A/DV1300 (B17/13B17), DV1300C2/PVX1300C2/V1311C2-A (B17/13CB17), V250/DV250 (B17)
• DUALpresning: PVX1300/DV1300 (13DB17), DV1300C2/PVX1300C2 (13DCB17)
• Bakkenummer: 17

Elpress pressemuffe KSF til kobberledere

Elpress KSF pressemuffen er designet til at sikre en pålidelig og holdbar forbindelse for kobberledere. Fremstillet af fortinnet elektrolyt kobber (Cu 99,95% renhed), er denne pressemuffe ideel til professionel brug, hvor kvalitet og sikkerhed er afgørende.

Muffen er udstyret med et inspektionshul, der gør det muligt at verificere korrekt indsættelse af lederen, samt en indvendig kabelstop, der sikrer optimal positionering før presning. KSF-serien er kompatibel med både flertrådede (klasse 5 og 6) og fåtrådede (klasse 2) Cu-ledere i henhold til IEC 60228 standarden, samt runde komprimerede Cu-ledere.

Egenskaber og fordele

• Materiale: Fortinnet elektrolyt kobber (Cu 99,95%) for maksimal ledningsevne og korrosionsbestandighed.
• Kompatibilitet: Velegnet til 95 mm² flertrådede (klasse 5 og 6) og fåtrådede (klasse 2) Cu-ledere.
• Design: Med inspektionshul for nem kontrol af lederposition og indvendig kabelstop for præcis montering.
• Dimensioner: Længde på 45 mm, udvendig diameter på 20,0 mm og indvendig diameter på 15,0 mm.
• Mærkning: Tydelig mærkning med 95F 111 og kodetal 20 for nem identifikation.

Anbefalet værktøj

For optimal presning anbefales følgende værktøjer:

• Sekskantspresning: V600/V611/PVX611/T2600 (bakke TB7-20), PVX1300/V1300/V1311-A/DV1300 (bakke B20/13B20), DV1300C2/PVX1300C2/V1311C2-A (bakke 13CB20), V250/DV250 (bakke B20).
• DUALpresning: PVX1300/DV1300 (bakke 13DB20), DV1300C2/PVX1300C2 (bakke 13DCB20).

Disse pressemuffer er en essentiel komponent for sikre og effektive elektriske installationer, der lever op til høje standarder.

Elpress KSF pressemuffe til kobberledere

Elpress KSF pressemuffen er designet til sikker og effektiv samling af kobberledere. Fremstillet af fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn), sikrer den en robust og korrosionsbestandig forbindelse. Muffen er udstyret med et inspektionshul og et indvendigt kabelstop, hvilket forenkler monteringen og sikrer korrekt indsættelse af lederen.

Kompatibilitet og anvendelse

Denne KSF pressemuffe er specifikt udviklet til mangetrådige og fåtrådige ledere i henhold til IEC 60228 klasse 2 og klasse 5 kabler, samt runde komprimerede Cu-ledere. Den er et ideelt valg for professionelle installationer, hvor pålidelighed og standardoverholdelse er afgørende.

Produktdetaljer

• Dimensioner: 120 mm²
• Længde: 55 mm
• Diameter udvendig: 22,0 mm
• Diameter indvendig: 17,0 mm
• Mærkning: 120F
• Kodetal: 22
• Materiale: Fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn)
• Egenskaber: Inspektionshul og indvendigt kabelstop
• Kompatibel med: Fåtrådige (klasse 2) og mangetrådige (klasse 5+6) ledere i.h.t. IEC 60228

Anbefalet værktøj

For optimal presning anbefales følgende værktøjer:

• Til sekskantspresning: V600/V611/PVX611/T2600 (KB22), PVX1300/V1300/V1311-A/DV1300 (B22/13B22), DV1300C2/PVX1300C2/V1311C2-A (B22/13CB22), V250/DV250 (B22)
• Til DUALpresning: PVX1300/DV1300 (13DB22), DV1300C2/PVX1300C2 (13DCB22), DV250 (DB2522)
• Bakkenummer: 22

Elpress KSF pressemuffe til CU 150 mm²

Elpress KSF pressemuffen er designet til at give en sikker og pålidelig forbindelse for kobberledere. Fremstillet af fortinnet elektrolytisk kobber med en renhed på 99,95% (Cu/Sn), sikrer denne pressemuffe høj ledningsevne og korrosionsbestandighed. Den er udstyret med et inspektionshul og en indvendig kabelstop, som letter korrekt installation og sikrer optimal ydeevne.

Fleksibel anvendelse

KSF pressemuffen er alsidig og kompatibel med en række forskellige kobberledere:

• Mangetrådede (klasse 5 og 6) i henhold til IEC 60228
• Fåtrådede (klasse 2) i henhold til IEC 60228
• Runde komprimerede Cu-ledere (klasse 2)

Tekniske specifikationer

• Materiale: Cu 99,95%, fortinnet Cu/Sn
• Dimensioner: 150 mm²
• Længde: 65 mm
• Udvendig diameter: 25,0 mm
• Indvendig diameter: 19,0 mm
• Mærkning: 150F
• Kodetal: 25
• Kompatibel med: IEC 60228 klasse 2, 5 og 6 kabler

Anbefalet værktøj

For optimal presning anbefales følgende værktøj:

• Sekskantspresning: V600/V611/PVX611/T2600 (KB25), PVX1300/V1300/V1311-A/DV1300 (B25/13B25), DV1300C2/PVX1300C2/V1311C2-A (B25/13CB25), V250/DV250 (B25)
• DUALpresning: PVX1300/DV1300 (13DB25), DV1300C2/PVX1300C2 (13DCB25), DV250 (DB2525)

Bakkenummer: 25

Elpress KSF pressemuffe til kobberledere

Elpress KSF pressemuffen er en robust løsning til sikker samling af kobberledere. Fremstillet af fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn), sikrer den en optimal elektrisk forbindelse og korrosionsbestandighed. Muffen er udstyret med et inspektionshul og en indvendig kabelstop, hvilket forenkler monteringen og sikrer korrekt placering af lederen.

Kompatibilitet og anvendelse

KSF pressemuffen er designet til brug med både mangetrådige og fåtrådige ledere i henhold til IEC 60228 klasse 2 og klasse 5 kabler, samt runde komprimerede Cu-ledere. Dette gør den alsidig og egnet til en bred vifte af applikationer, hvor en pålidelig og holdbar forbindelse er essentiel.

Produktdetaljer

• Nominel tværsnit: 240 mm²
• Længde: 70 mm
• Diameter indvendig: 22,5 mm
• Diameter udvendig: 29 mm
• Materiale: Fortinnet elektrolyt kobber (Cu 99,95%, fortinnet Cu/Sn)
• Mærkning: 240F
• Kodetal: 30
• Funktioner: Inspektionshul og indvendig kabelstop
• Kompatibel med: Fåtrådige (klasse 2) og mangetrådige (klasse 5+6) ledere i.h.t. IEC 60228

Anbefalet værktøj

For optimal sekskantspresning anbefales følgende værktøjer:

• PVX1300/V1300/V1311-A/DV1300 (13B30)
• DV1300C2/PVX1300C2/V1311C2-A (13CB30)
• V250/DV250 (B30)

For DUALpresning anbefales:

• PVX1300/DV1300 (13DB30)
• DV1300C2/PVX1300C2 (13DCB30)
• DV250 (DB2530)

Bakkenummer: 30.
