Prestabo overgangsbøjning, 22 mm x 3/4", 90°

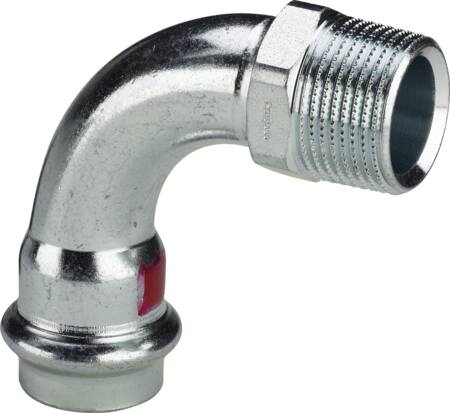

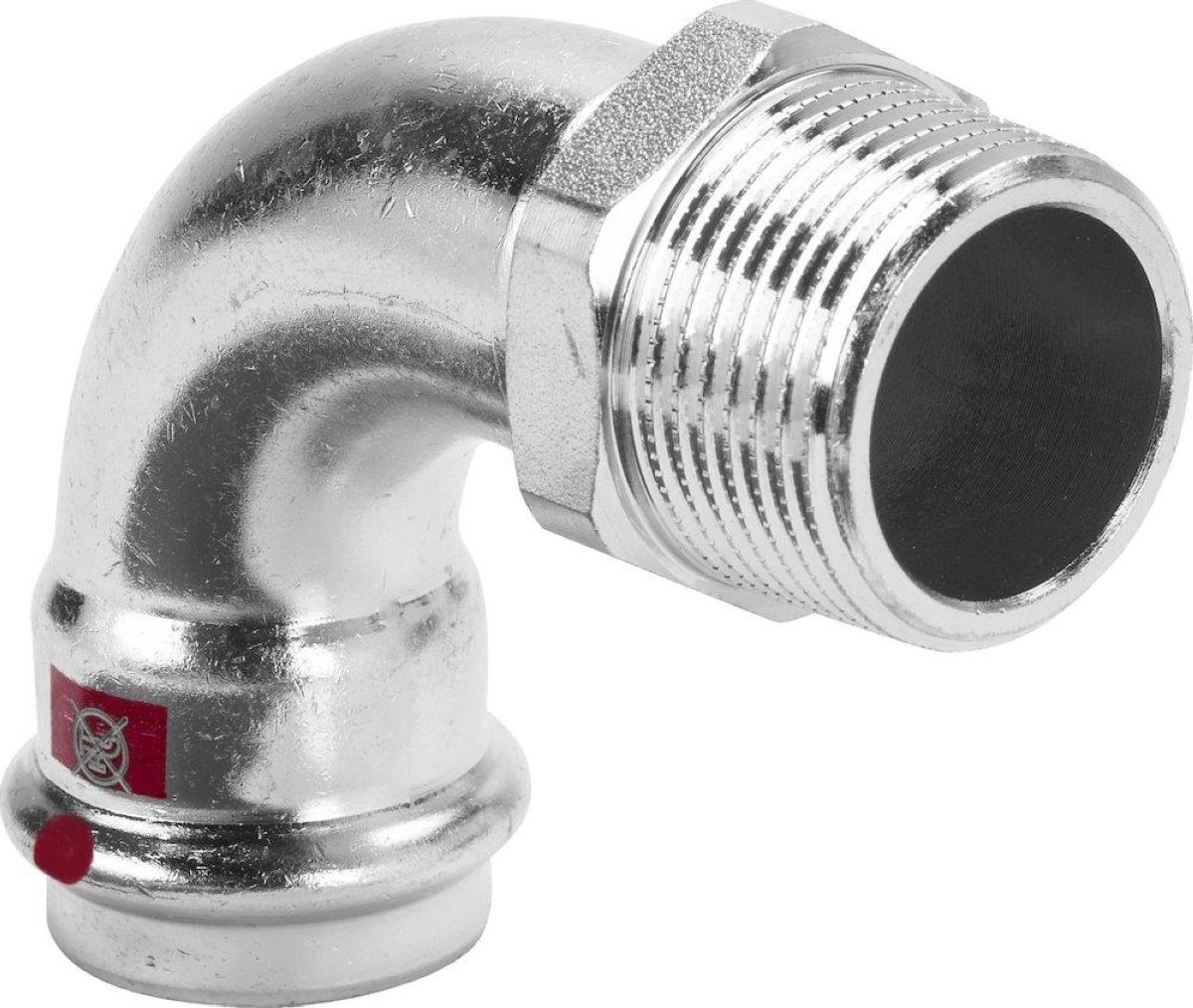

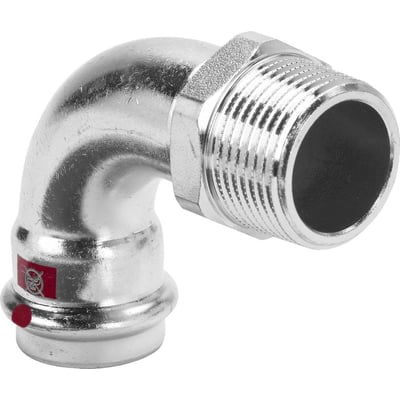

Viega Prestabo overgangsbøjning i blankt, forzinket stål med 22 mm presmuffe og 3/4" udvendigt gevind.Viega Prestabo 90° overgangsbøjning set fra en anden vinkel med presmuffen nederst og gevindstudsen øverst.Stregtegning af Viega Prestabo overgangsbøjning med 22 mm presmuffe og 3/4" udvendigt gevind.
PRISGARANTI
70+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11
GLS Erhverv49,00 kr.Fredag d. 20/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Viega
Prestabo 90° overgangsbøjning i zinkbelagt stål med 22 mm presmuffe, 3/4" udvendigt NPT-gevind og EPDM-tætning. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033902022
  • EAN nr.:
    4015211558437
  • Typenr.:
    558437
pr. stk. inkl. moms
84,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Prestabo overgangsbøjning i galvanisk forzinket stål med en 22 mm presmuffe og 3/4" udvendigt konisk amerikansk rørgevind (NPT). Bøjningen er 90° og leveres med EPDM-tætning.

Anvendelse og Prestabo-systemet

Prestabo-systemet kan anvendes til varme, vandbaserede køleanlæg og trykluft, angivet som u/25 mg/m². Systemet må ikke anvendes til drikkevand. Fittings og rør er markeret med røde markeringer og linjer.

Prestabo-systemrør findes i følgende udførelser:

  • Ulegeret stål med udvendig galvanisk forzinkning.
  • Ulegeret stål med udvendig galvanisk forzinkning og hvid kunststofbeklædning af polypropylen (PP), RAL 9001.

Prestabo-systemets dimensioner er 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Tekniske specifikationer

  • Type: 1-styks overgangsbøjning, ikke reducerende og ikke excentrisk.
  • Tilslutning 1: Pres system, DN20, udvendig rørdiameter 22 mm. Én presmuffe; V-bakker og V-kontur.
  • Tilslutning 2: 3/4" udvendigt konisk amerikansk rørgevind (NPT). Den angivne udvendige rørdiameter er 22 mm.
  • Konturkode for tilslutning 1 og 2: SC.
  • Materiale: Stål, galvanisk/elektrolytisk zinkbelagt. Overfladebehandlingen for begge tilslutninger er angivet som ubehandlet.
  • Materialekvalitet for begge tilslutninger: St. 35 (DIN 10308). Prestabo-systembeskrivelsen angiver desuden ulegeret stål St. 37/2, også beskrevet som sort jern.
  • Tætning: EPDM. Tætningsringe/pakninger medfølger.
  • Vinkel: 90°. Nøglebredde: 27 mm.
  • Længde/arbejdslængde for tilslutning 1: 49,4 mm. Længde/arbejdslængde for tilslutning 2: 61 mm.
  • Tryk: PN 16; maksimalt arbejdstryk 16 bar ved 20 °C.
  • Temperatur: Angivet kontinuerligt temperaturområde −25 til 105 °C. Maksimal kontinuerlig middeltemperatur er også angivet til 110 °C, og den minimale kontinuerlige middeltemperatur er −25 °C.
  • Trækfast: Ja. Systembundet: Ja. Ringstivhedsklasse: Andet. Hovedfarve for fitting: Andet.
  • Uden aftapning, udlufter og stopbuffer. Ikke afdækket.
  • VdS-kontrolleret: Ja. UL-undersøgelse: Ja. FM- og LPCB-undersøgelse, ULC-farve, KIWA-certificering og gastilladelse QA: Nej.

Vareoplysninger

  • Produktnummer: 033902022.
  • EAN: 4015211558437.
  • Typenummer: 558437.

Specifikationer

  • Varenummer:
    033902022
  • EAN nummer:
    4015211558437
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558437
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Gevind:
    3/4"
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    49.4 mm
  • Længde tilslutning 2:
    61.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    27.0 mm
  • Nominel diameter tilslutning 2:
    3/4"
  • Nominel diameter tilslutning 1:
    DN20
  • O ring:
    EPDM
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    49.4 mm
  • Reel arbejdslængde tilslutning 2:
    61.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension udvendig:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
