Viega Prestabo bøjning, 90°, 22 mm, muffe/muffe

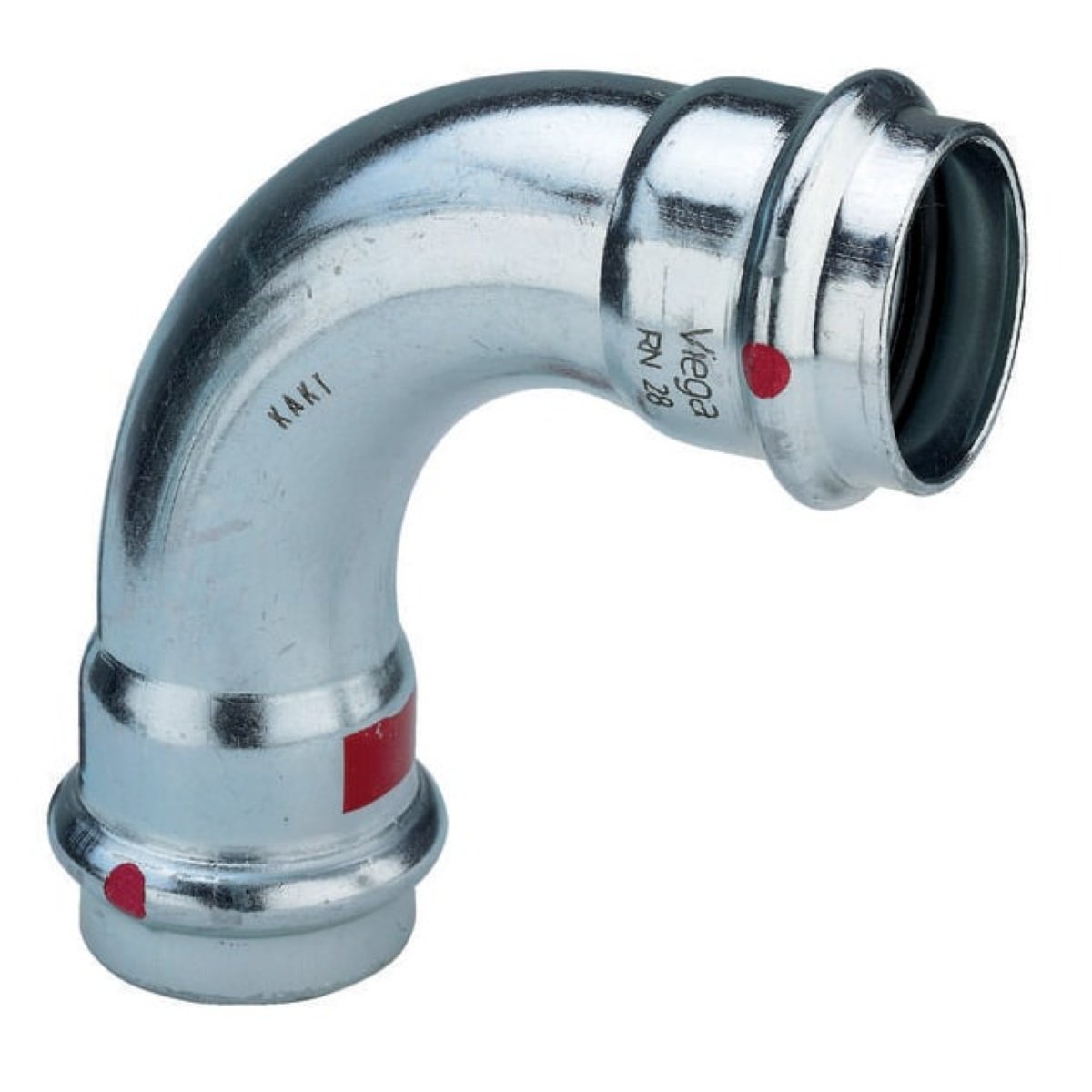

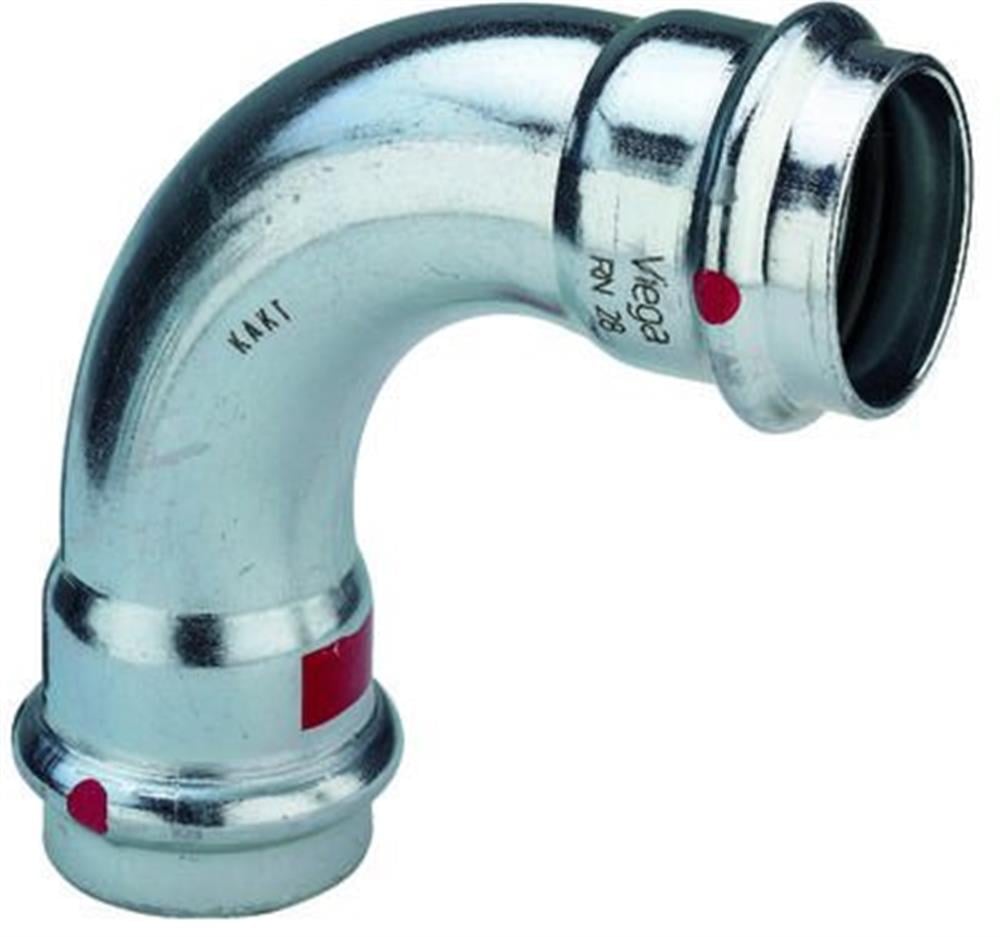

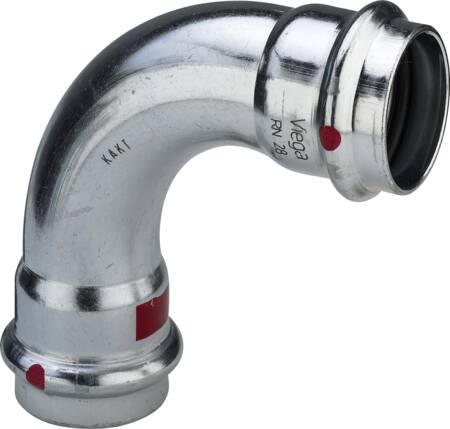

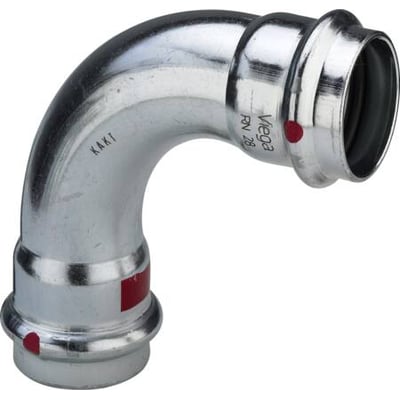

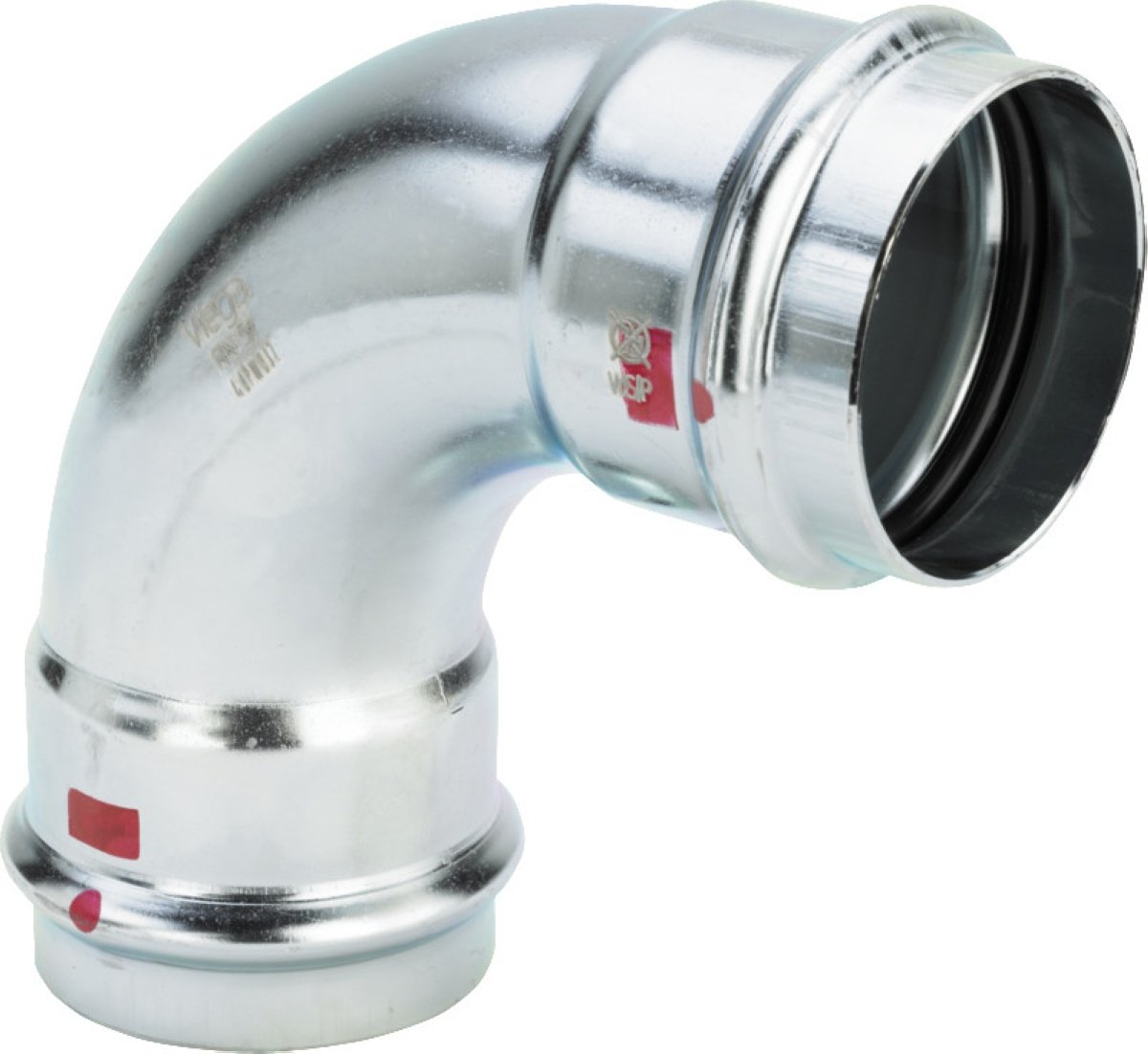

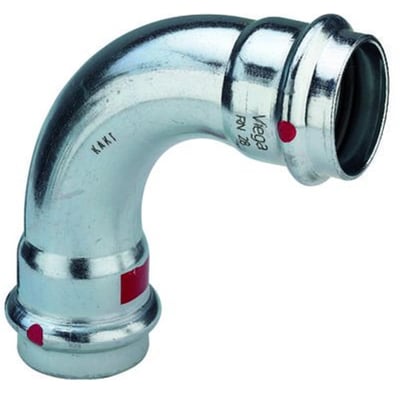

Viega Prestabo 22 mm bøjning med 90° vinkel og to muffeender, vist forfra med sølvfarvet overflade.Viega Prestabo 22 mm 90° bøjning set lidt på afstand, med den øverste muffeåbning vendt mod højre.Viega Prestabo 22 mm bøjning set skråt forfra, hvor den store muffeåbning og markeringerne er synlige.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 31/10)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 31/10
GLS Erhverv49,00 kr.Mandag d. 2/11
GLS Hjemmelevering59,00 kr.Mandag d. 2/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Prestabo 90°-bøjning til 22 mm presrør med to muffeender, V-kontur og EPDM-pakning. Ikke til drikkevandsinstallationer. Læs mere…
  • Varenr.:
    033901022
  • EAN nr.:
    4015211558147
  • Typenr.:
    558147
pr. stk. inkl. moms
30,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Viega Prestabo bøjning

Denne 90°-bøjning har to muffeender til Prestabo-presfittingsystemet. Den er fremstillet af ulegeret stål, galvanisk forzinket udvendigt og blå kromateret. Bøjningen har V-kontur og EPDM-pakning og er beregnet til rør med en udvendig diameter på 22 mm.

  • Tilslutninger: 2 x presmuffe, DN20
  • Vinkel: 90°
  • Kontur og bakker: V
  • Materiale: ulegeret stål 1.0308 (E235), jf. DIN EN 10305-3
  • Overflade: galvanisk forzinket; zinklag 8–15 µm, blå kromateret
  • Pakning: EPDM
  • Længde ved hver tilslutning: 49 mm; reel arbejdslængde: 23 mm
  • Trykklasse: PN 16
  • VdS-kontrolleret
  • Viega type 558147, produktnummer 033901022, EAN 4015211558147

SC-Contur og mærkning

Prestabo-fittings i alle størrelser har SC-Contur. Fittings, der ikke er presset, kan dermed blive synligt utætte, når anlægget fyldes. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Fittings og rør har rød mærkning, der angiver, at systemet ikke er til drikkevandsinstallationer.

Anvendelse og driftsdata

Prestabo-systemet anvendes blandt andet til varme-, industri- og anlægsbyggeri, solvarme- og klimaanlæg samt vandbaserede, lukkede kølekredse. Sprinkler- og trykluftanlæg er angivet til brug med sendzimirforzinkede rør. Systemet må ikke anvendes til drikkevand.

  • Temperaturområde angivet for bøjningen: −25 til 105 °C
  • Maksimal driftstemperatur med EPDM-pakning: 110 °C
  • Maksimalt driftstryk: 16 bar (1,6 MPa), PN 16
  • Tryk ved 20 °C: 16 bar
  • Tilslutningerne er trækfaste og ikke reducerende eller excentriske
  • Ingen aftapnings- eller udluftertilslutning

Prestabo-systemrør

Systemrør fås i standarddimensionerne 12, 15, 18, 22, 28, 35, 42 og 54 mm samt XL-dimensionerne 64,0, 76,1, 88,9 og 108,0 mm. De beskrevne rørvarianter omfatter:

  • Ulegeret stål 1.0308 (E235) efter DIN EN 10305-3, udvendigt galvanisk forzinket
  • Ulegeret stål 1.0308 (E235) efter DIN EN 10305, udvendigt galvanisk forzinket og forsynet med hvid PP-kappe, RAL 9001
  • Ulegeret stål 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt

Specifikationer

  • Varenummer:
    033901022
  • EAN nummer:
    4015211558147
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558147
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    True
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    49.0 mm
  • Længde tilslutning 2:
    49.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    2 muffer
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    23.0 mm
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    True
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
