Viega Profipress bøjning, 45°, 22 mm, muffe/nippel, kobber

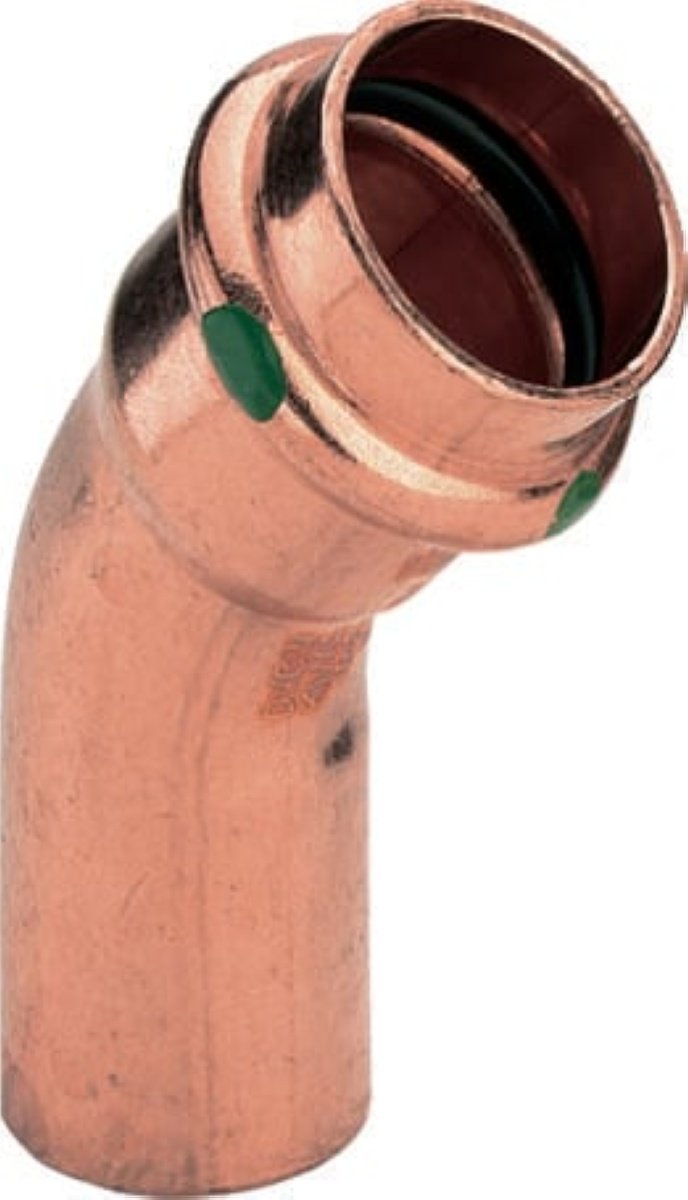

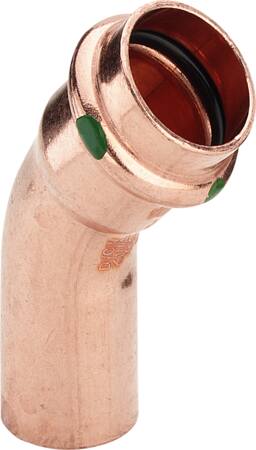

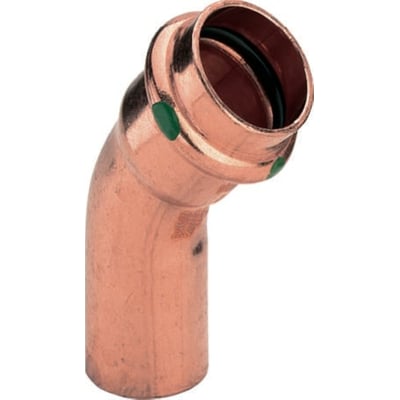

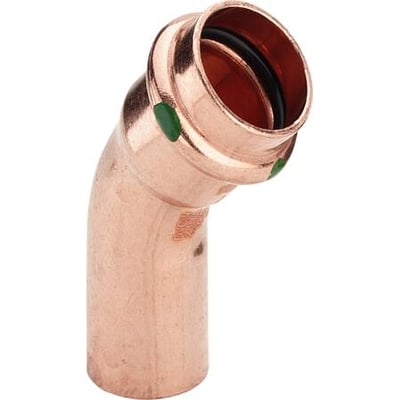

Viega Profipress 45° bøjning i kobber til 22 mm rør med muffe og nippel, set skråt med åbningen synlig.Viega Profipress 45° kobberbøjning til 22 mm rør, vist i sin fulde bue med presmuffens åbning øverst.Viega Profipress 45° bøjning til 22 mm rør set fra siden, med lys metallisk overflade og synlig åbning.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress bøjning i kobber til 22 mm rør. 45° udførelse med EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045511022
  • EAN nr.:
    4015211292515
  • Typenr.:
    292515
pr. stk. inkl. moms
33,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning i kobber med 45° vinkel, muffe/nippel-tilslutning og SC-Contur. Bøjningen passer til 22 mm kobberrør og har DN20 ved begge tilslutninger. Den er en del af Viega Profipress-systemet.

  • Materiale: kobber, ubehandlet
  • Tilslutninger: indstik og pres system
  • Preskontur: V-bakker, konturkode V; SC-kontur ved begge tilslutninger
  • Én presmuffe
  • EPDM-pakning, sort
  • Længde: 34 mm. Tilslutningslængder: 34 mm og 36 mm; reel arbejdslængde ved tilslutning 2: 23 mm
  • Zeta-værdi: 0,3
  • Trækfast udførelse; ikke excentrisk eller reducerende
  • Kontinuerligt temperaturområde: -25 °C til 110 °C
  • Maks. driftstryk: 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur

SC-Contur og mærkning

SC-Contur gør fittings, der ikke er presset, synligt utætte ved fyldning af anlægget. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1-0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er registreringsområdet 22 hPa-0,3 MPa. SC-Contur er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Prestilslutningen er mærket med en grøn prik.

Anvendelse og kompatibilitet

Profipress-systemet er beregnet til blandt andet drikkevandsinstallationer, varme- og radiatortilslutninger, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri. Systemet er beregnet til formstabile, overflademonterede og indbyggede fordelings- og stigeledninger.

Fittingsystemet er til kobberrør efter DIN EN 1057 og DVGW-arbejdsseddel W 392. Det kan anvendes med hårde og bløde kobberrør. Der kræves ikke støttebøsning; bløde kobberrør skal kalibreres før presning. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.

  • Drikkevandsinstallation: maks. 85 °C og maks. 1,6 MPa
  • Varmeinstallation: maks. 110 °C og maks. 1,6 MPa
  • Drikkevandsrør og -fittings af kobber må kun anvendes ved pH 7,4 eller ved pH 7,0-7,4, når TOC ikke overstiger 1,5 mg/l
  • For varmeinstallationer gælder VDI 2035 og DIN EN 12828
  • EPDM-pakningen tåler op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin

Systemdimensioner og særlige anvendelser

Profipress-systemets standarddimensioner i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er d 64,0 mm i kobber samt d 76,1, 88,9 og 108,0 mm i rødgods. Presfittings med gevindtilslutning fås i rødgods i dimensionerne d 12-54 mm og d 76,1-108,0 mm samt i kobber i d 64,0 mm.

Med fabriksmonteret EPDM-pakning omfatter systemets særlige anvendelser stationære sprinkleranlæg med VdS-certifikat G 4980009 i størrelserne DN20-DN50 sammen med hårde kobberrør efter DIN EN 1057 R290. Med FKM-pakning som tilbehør omfatter anvendelserne solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg.

Godkendelser

  • Profipress: DVGW-registreringsnummer DW-8511AP3139
  • Profipress XL: DVGW-registreringsnummer DW-8511AT2347
  • Produktattributter: KIWA-certificeret, VdS-kontrolleret og UL-undersøgelse angivet

Specifikationer

  • Varenummer:
    045511022
  • EAN nummer:
    4015211292515
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292515
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    34.0 mm
  • Længde tilslutning 1:
    34.0 mm
  • Længde tilslutning 2:
    36.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    23.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.3
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
