Viega Profipress bøjning, 90°, 22 mm, kobber, muffe/nippel

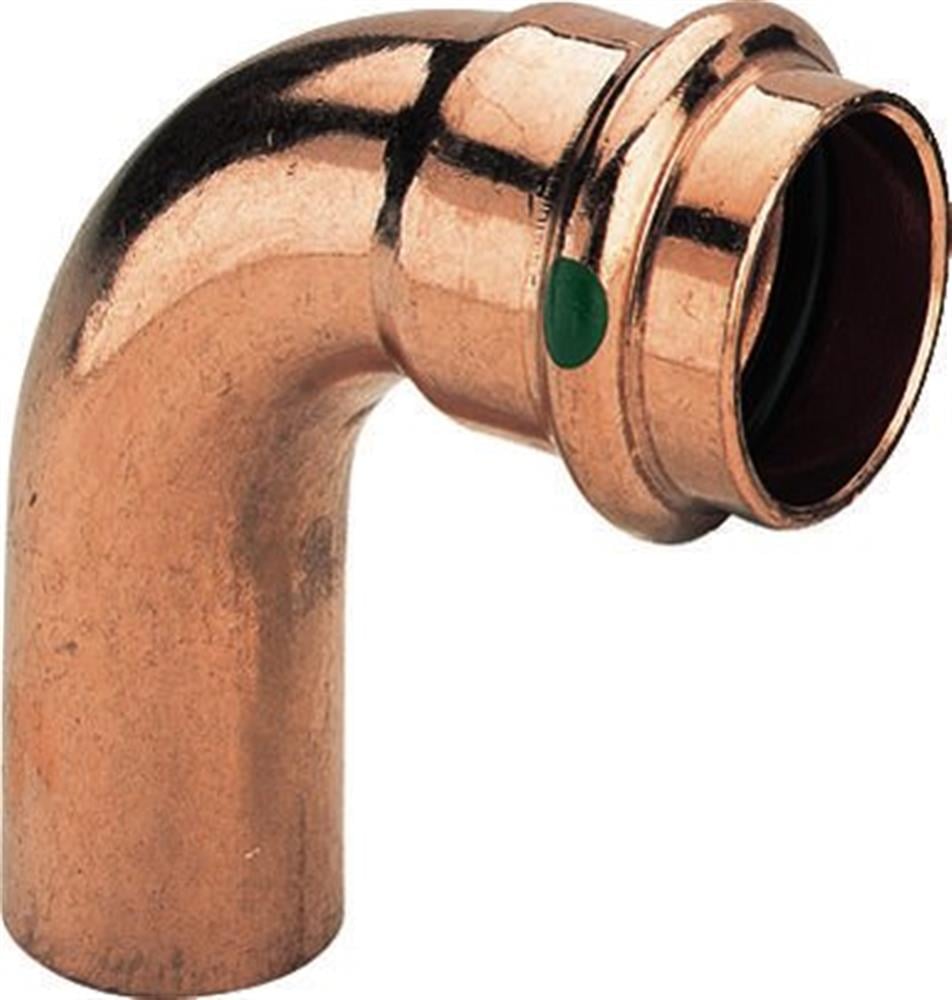

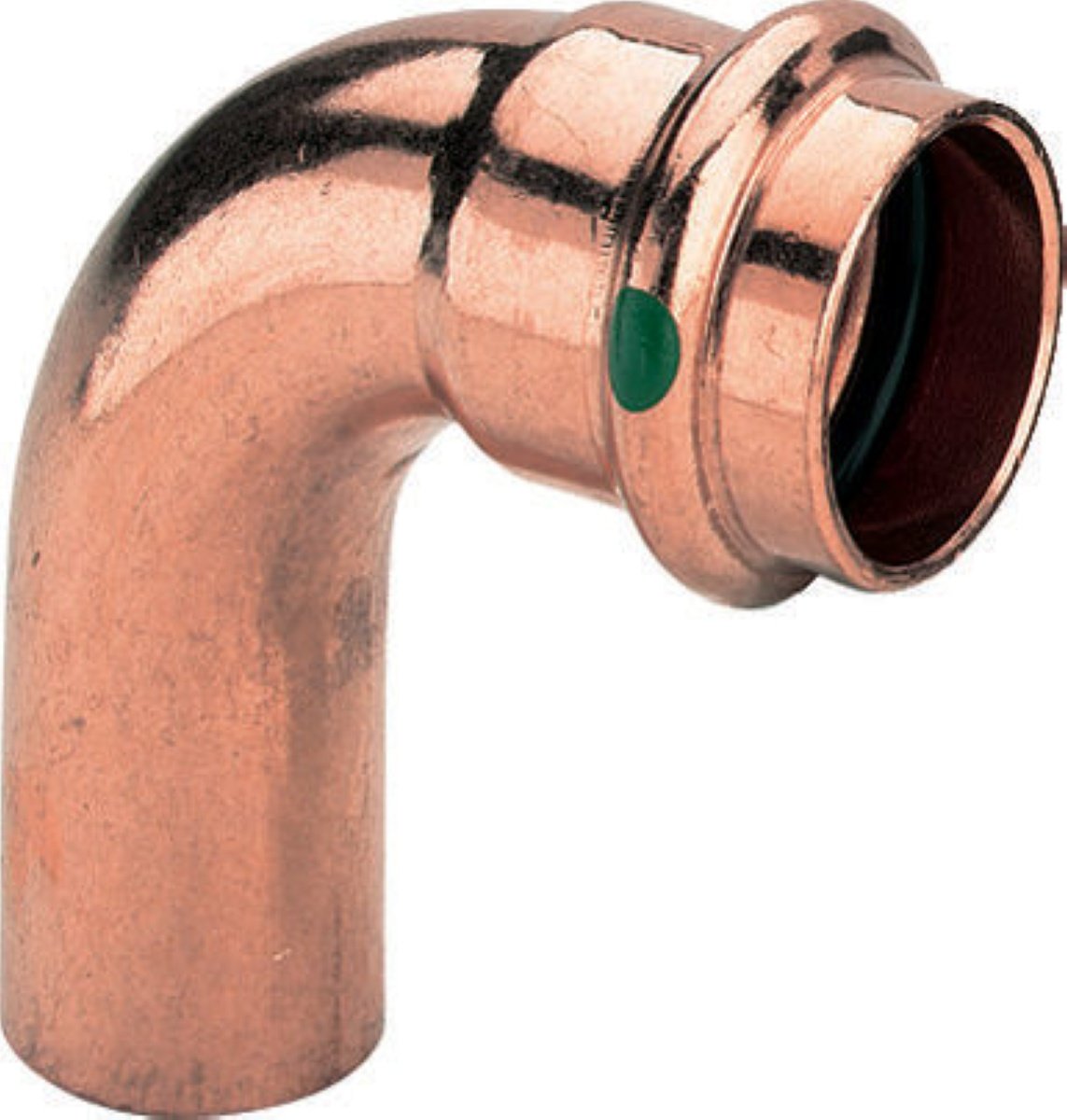

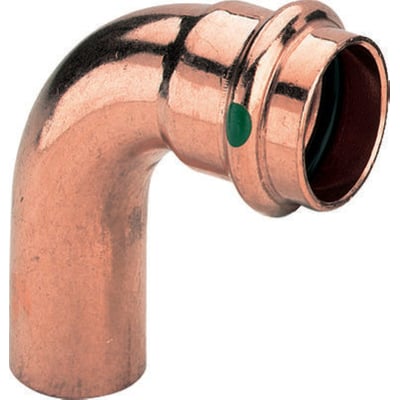

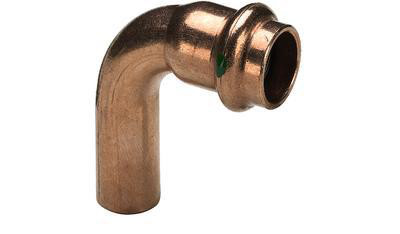

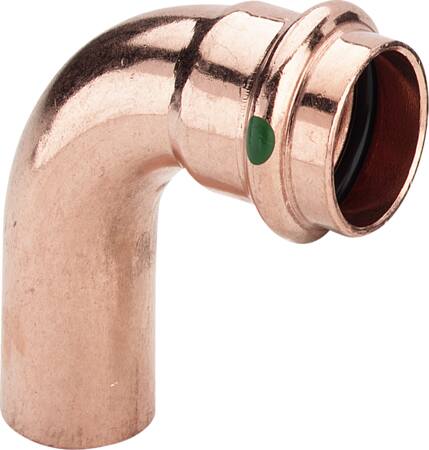

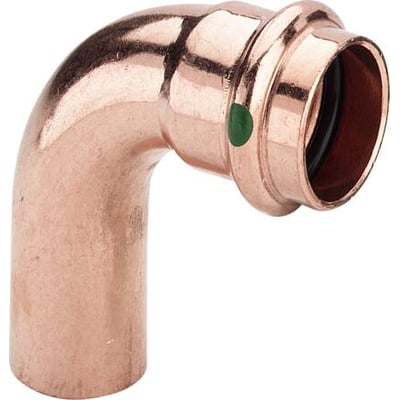

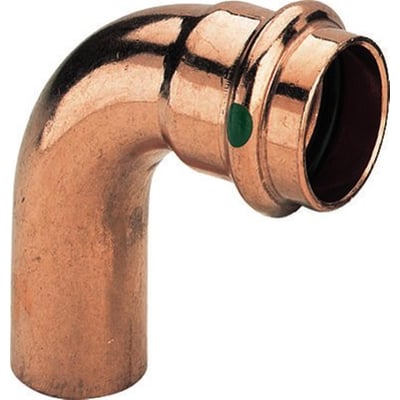

Viega Profipress 90° kobberbøjning på 22 mm med muffe og nippel samt grøn markering ved presmuffen.Hele Viega Profipress kobberbøjningen ses skråt med rørenderne nedad og mod højre samt grøn prik ved presmuffen.Viega Profipress 90° kobberbøjning set skråt fra siden med den åbne presmuffe vendt mod højre.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress bøjning i kobber med 90° vinkel, 22 mm indstiksende og presstilslutning, EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045501022
  • EAN nr.:
    4015211291679
  • Typenr.:
    291679
pr. stk. inkl. moms
42,25 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 90° bøjning i kobber med 22 mm tilslutninger. Den har én indstiksende og én presstilslutning, EPDM-pakning og V-preskontur. Begge tilslutninger har nominel diameter DN20. Bøjningen er ikke reducerende eller excentrisk.

SC-Contur gør upressede fittings synligt utætte ved fyldning af anlægget. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er registreringsområdet 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Tekniske data

  • Materiale: kobber, ubehandlet overflade
  • Dimension: 22 mm ved begge tilslutninger, DN20
  • Vinkel: 90°
  • Tætningsmateriale: sort EPDM, ethylen-propylen-dien-kautsjuk
  • Temperaturområde angivet for produktet: -25 °C til 110 °C
  • Maksimalt arbejdstryk: 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur
  • V-presbakker
  • Angivne mål: længde 49,0 mm; længde ved tilslutning 1: 50,9 mm; længde ved tilslutning 2: 49,4 mm; reel arbejdslængde 26,4 mm ved hver tilslutning
  • Zeta-værdi: 0,4

Anvendelse og kompatibilitet

Bøjningen indgår i Viega Profipress-systemet til formstabile, synlige eller indbyggede fordelings- og stigeledninger. Systemet kan anvendes til drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser.

Profipress-fittings af kobber kan anvendes med hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning til disse rør; bløde kobberrør skal kalibreres før presning. Kobberrør i systembeskrivelsen er angivet efter DIN EN 1057 og DVGW-arbejdsseddel W 392.

  • Drikkevandsinstallationer efter DIN 1988
  • Stationære sprinkleranlæg med EPDM-pakning: VdS-certifikat G 4980009 for DN20–DN50 sammen med hårde kobberrør efter DIN EN 1057 R290
  • Solvarmeanlæg med flade solfangere eller vakuumsolfangere med FKM-pakning som tilbehør
  • Fjernvarmeforsyning og lavtryksdampanlæg med FKM-pakning som tilbehør

Profipress-systemet omfatter standarddimensioner i kobber på 12, 15, 18, 22, 28, 35, 42 og 54 mm samt XL-dimensioner på 64,0 mm i kobber og 76,1, 88,9 og 108,0 mm i rødgods. Systemets gevindtilsluttede presfittings fås i rødgods i dimensionerne 12–54 mm og 76,1–108,0 mm samt i kobber i dimensionen 64,0 mm.

Driftsforhold og godkendelser

  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 1,6 MPa
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa
  • EPDM-pakningen er angivet til brug op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin
  • Profipress er angivet med DVGW-registreringsnummer DW-8511AP3139; Profipress XL med DW-8511AT2347
  • Systemet er beskrevet som godkendt efter DVGW-arbejdsseddel W 534, herunder punkt 12.14
  • Produktdata angiver KIWA-certificering samt VdS- og UL-undersøgelse

Vigtige tekniske bemærkninger

Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis den samlede mængde organisk kulstof ikke overstiger TOCmax 1,5 mg/l. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer, og strømningsretningen skal overholdes. For varmeinstallationer gælder VDI 2035 og DIN EN 12828. Ved andre anvendelsesområder end de beskrevne skal materialernes egnethed afstemmes med Viega Service Center. Tilbehør til anvendelse med Easytop-armaturer findes i produktområdet for afspærringsventiler.

Specifikationer

  • Varenummer:
    045501022
  • EAN nummer:
    4015211291679
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    291679
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    49.0 mm
  • Længde tilslutning 1:
    50.9 mm
  • Længde tilslutning 2:
    49.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    26.4 mm
  • Reel arbejdslængde tilslutning 2:
    26.4 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
