Viega Profipress bøjning 45°, 28 mm, muffe/nippel

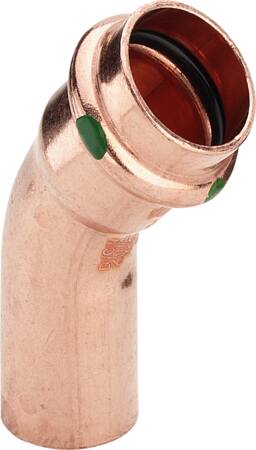

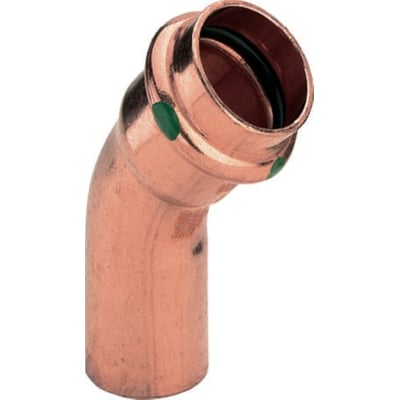

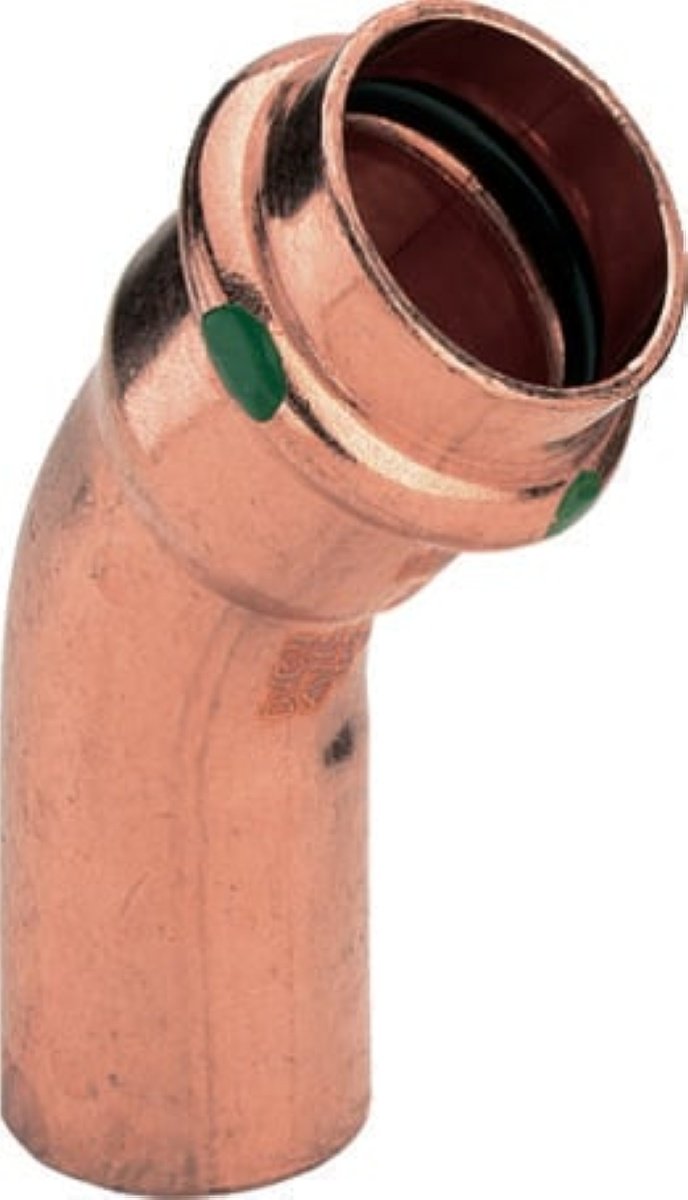

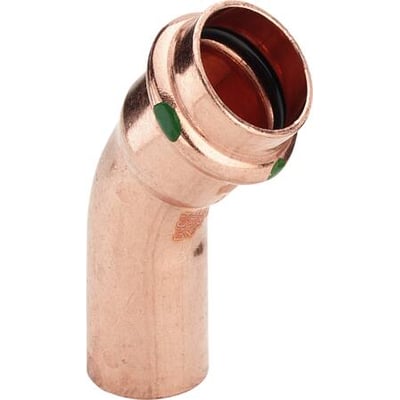

Viega Profipress 45°-bøjning i kobber til 28 mm rør, med åben presmuffe, sort pakning og grønne markeringer.Viega Profipress 45°-bøjning til 28 mm kobberrør set skråt, med den glatte nippel nederst og presmuffen øverst.Viega Profipress 45°-bøjning til 28 mm kobberrør set fra siden, med åben presmuffe og sort pakning øverst.
PRISGARANTI
9 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress 45°-bøjning i kobber til 28 mm rør med muffe/nippel, V-kontur, EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045511028
  • EAN nr.:
    4015211292522
  • Typenr.:
    292522
pr. stk. inkl. moms
102,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Viega Profipress bøjning med 45° vinkel til 28 mm kobberrør. Bøjningen har én presmuffe og en glat nippel, V-kontur og en sort EPDM-pakning. Begge tilslutninger er udført i kobber Cu-DHP (CW024A) og er ubehandlede.

Funktioner og mål

  • Rørdiameter: 28 mm på begge tilslutninger, svarende til DN25
  • Tilslutninger: presmuffe og glat nippel
  • Preskontur: V
  • Vinkel: 45°
  • Længde: 40 mm ved nippeltilslutningen og 36 mm ved presstilslutningen
  • Reel arbejdslængde: 24 mm
  • Zeta-værdi: 0,2
  • Tætningsmateriale: EPDM

SC-Contur og anvendelse

Fittingen har Viega SC-Contur. En fitting, der ikke er presset, bliver synlig ved tæthedsprøvning. Ved prøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør prøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14.

Profipress-systemet er beregnet til formstabile overflademonterede installationer og indbygningsinstallationer, herunder fordelings- og stigeledninger. Systemets anvendelsesområder omfatter drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 1,6 MPa
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa
  • Fittingens maksimale arbejdstryk er angivet til 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur
  • Angivet kontinuerligt middeltemperaturområde: -25 til 105 °C; maksimal kontinuerlig middeltemperatur er også angivet til 110 °C

Materialer, godkendelser og begrænsninger

Profipress-systemet består af presfittings af kobber og rødgods og anvendes med kobberrør efter DIN EN 1057. Systemet er godkendt efter DVGW-arbejdsseddel W 534, og kobberrør er angivet efter DVGW-arbejdsseddel W 392. Profipress-registreringsnummer hos DVGW er DW-8511AP3139. Fittingen er desuden angivet som KIWA-certificeret og VdS-kontrolleret.

  • EPDM-pakningen er angivet til temperaturer op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.
  • Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis det samlede indhold af organisk kulstof ikke overstiger TOC 1,5 mg/l.
  • Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. Ved varmeinstallationer gælder VDI 2035 og DIN EN 12828.

Profipress-systemet kan anvendes i stationære sprinkleranlæg med EPDM-pakning og VdS-certifikat G 4980009 for størrelserne DN20–DN50 sammen med hårde kobberrør efter DIN EN 1057 R290. Solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg er angivet som specialanvendelser med FKM-pakning, der fås som tilbehør.

Profipress-systemets dimensioner

Standarddimensionerne 12, 15, 18, 22, 28, 35, 42 og 54 mm er af kobber. XL-dimensionen 64 mm er af kobber, mens XL-dimensionerne 76,1, 88,9 og 108 mm er af rødgods. Gevindtilsluttede presfittings af rødgods findes i dimensionerne 12–54 mm og 76,1–108 mm; dimension 64 mm er af kobber.

Varenumre

  • Varenummer: 045511028
  • Typenummer: 292522
  • EAN: 4015211292522

Specifikationer

  • Varenummer:
    045511028
  • EAN nummer:
    4015211292522
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292522
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    28 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    True
  • Kontur kode:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    40.0 mm
  • Længde tilslutning 2:
    36.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    24.0 mm
  • Rørdimension 1:
    28mm
  • Rørdimension 2:
    28mm
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Glat nippel
  • Tilslutning 2:
    Pres system
  • Type:
    Bøjning
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
